SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
45
5.1.9.3. COS/802.1p

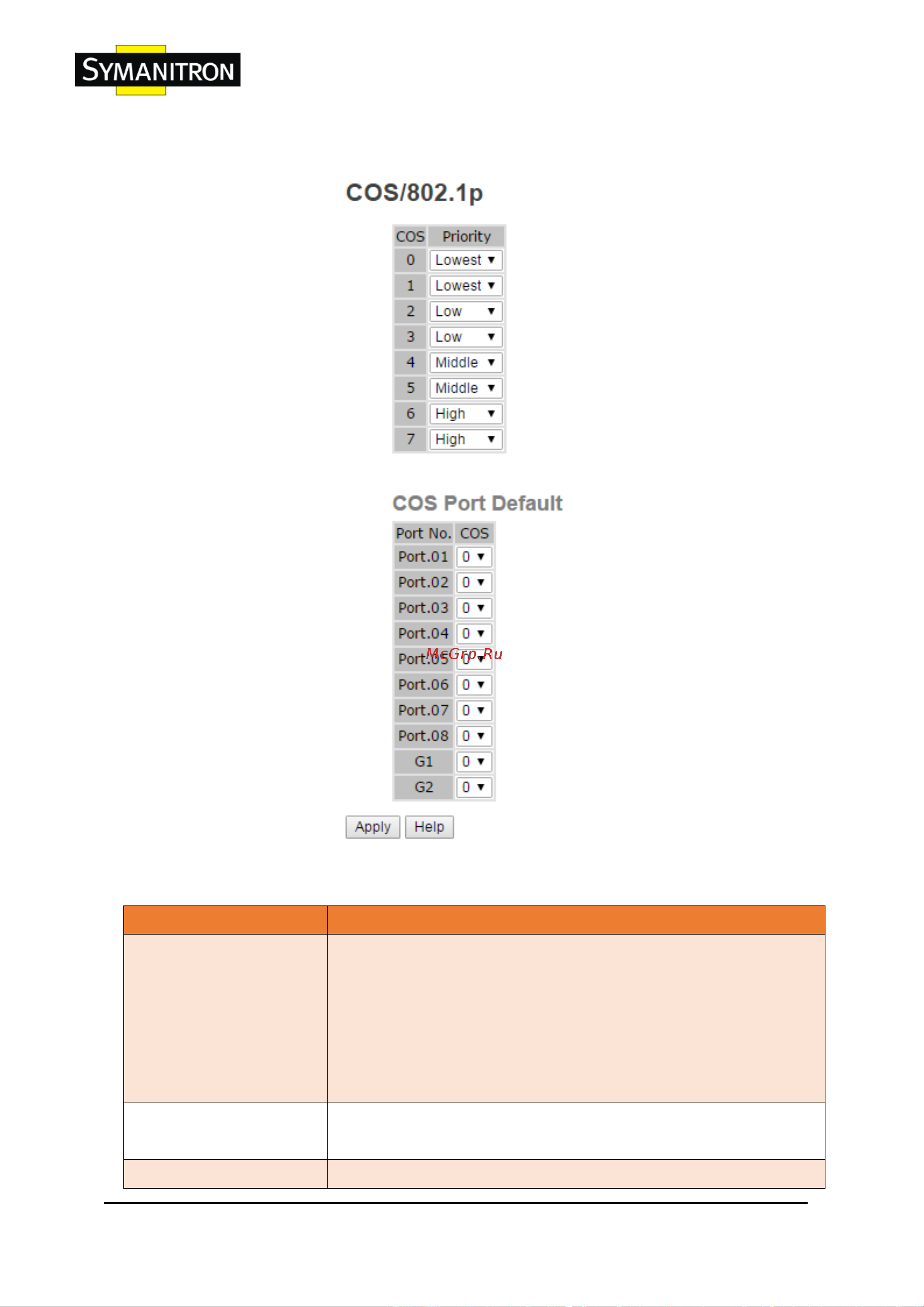

Интерфейс настройки COS/802.1p
Таблица с описанием параметров настройки COS/802.1p:
Параметр
Описание
COS/802.1p
COS (Class Of Service) хорошо известен как 802.1p. Согласно
описанию протокола, выходной приоритет пакета определяется
пользователем в поле приоритета в теге 802.1Q VLAN. Значение
приоритета может составлять от 0 до 7. Для COS могут быть
назначены 4 степени приоритета: Высокая (High), Средняя
(Middle), Низкая (Low), и Низшая (Lowest)
COS Port Default
Когда у входящего пакета нет тега VLAN, значение приоритета по
умолчанию определяется по входному порту
Apply
Нажмите «Apply» для активации настроек
