SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
46
5.1.9.4. TOS/DSCP

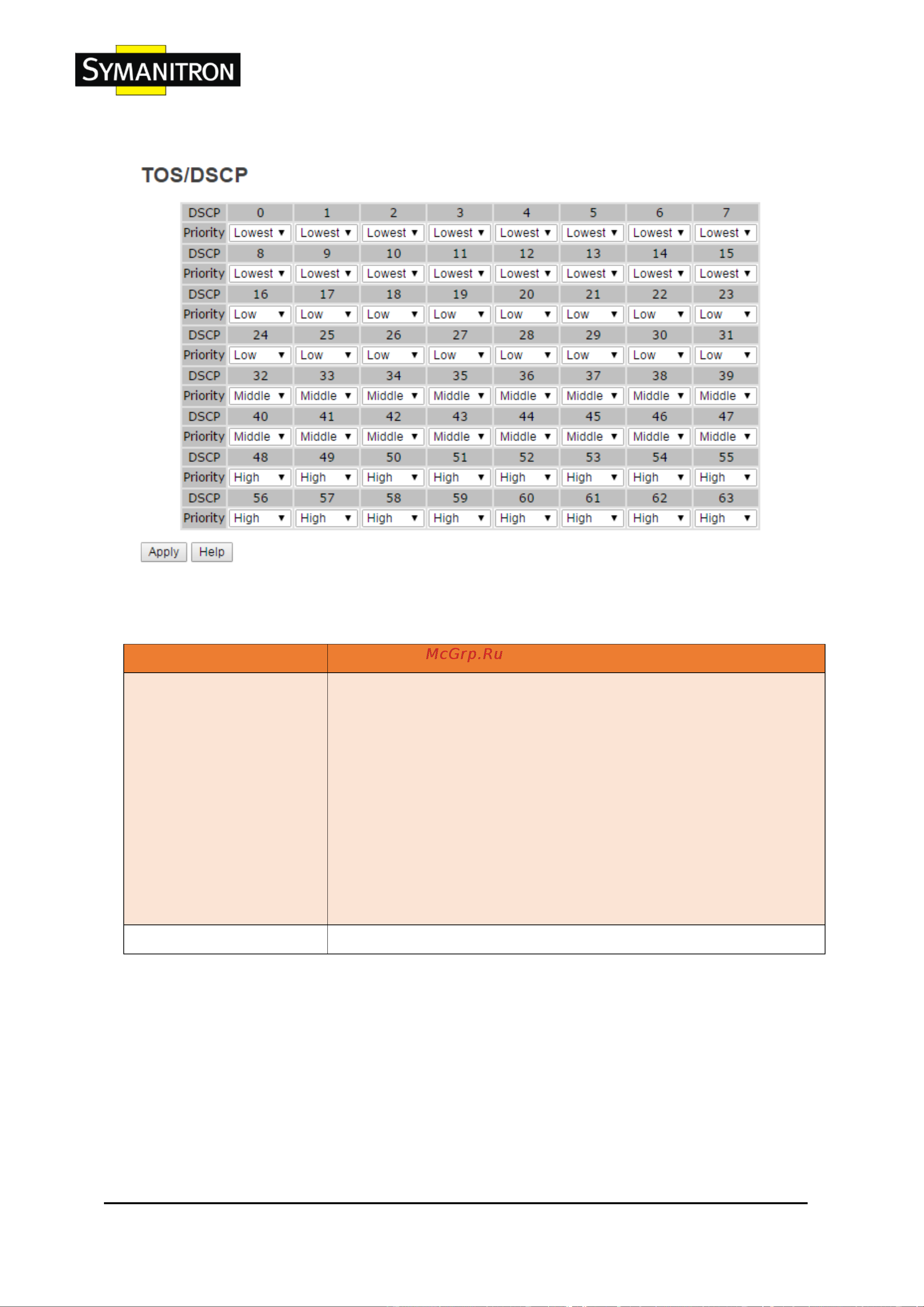

Интерфейс настройки TOS/DSCP
Таблица с описанием параметров настройки TOS/DSCP:
Параметр
Описание
TOS/DSCP
TOS (Type Of Service) представляет собой поле в IP-заголовке
пакета. Поле TOS также используется для Дифференцированных
Сервисов (DC) и называется Кодовой Точкой
Дифференцированных Сервисов (Diferented Services Code Point)
(DSCP). Выходной приоритет пакета может быть определен с
помощью этого поля, значение приоритета может составлять от 0
до 63. Для DSCP могут быть назначены 4 степени приоритета:
Высокая (High), Средняя (Middle), Низкая (Low), и Низшая
(Lowest)
Apply
Нажмите «Apply» для активации настроек
5.1.10. DHCP-сервер
5.1.10.1. DHCP-сервер – Настройки
Система поддерживает функцию DHCP-сервера. Включив функцию DHCP-сервера,
система коммутатора становится DHCP-сервером.
