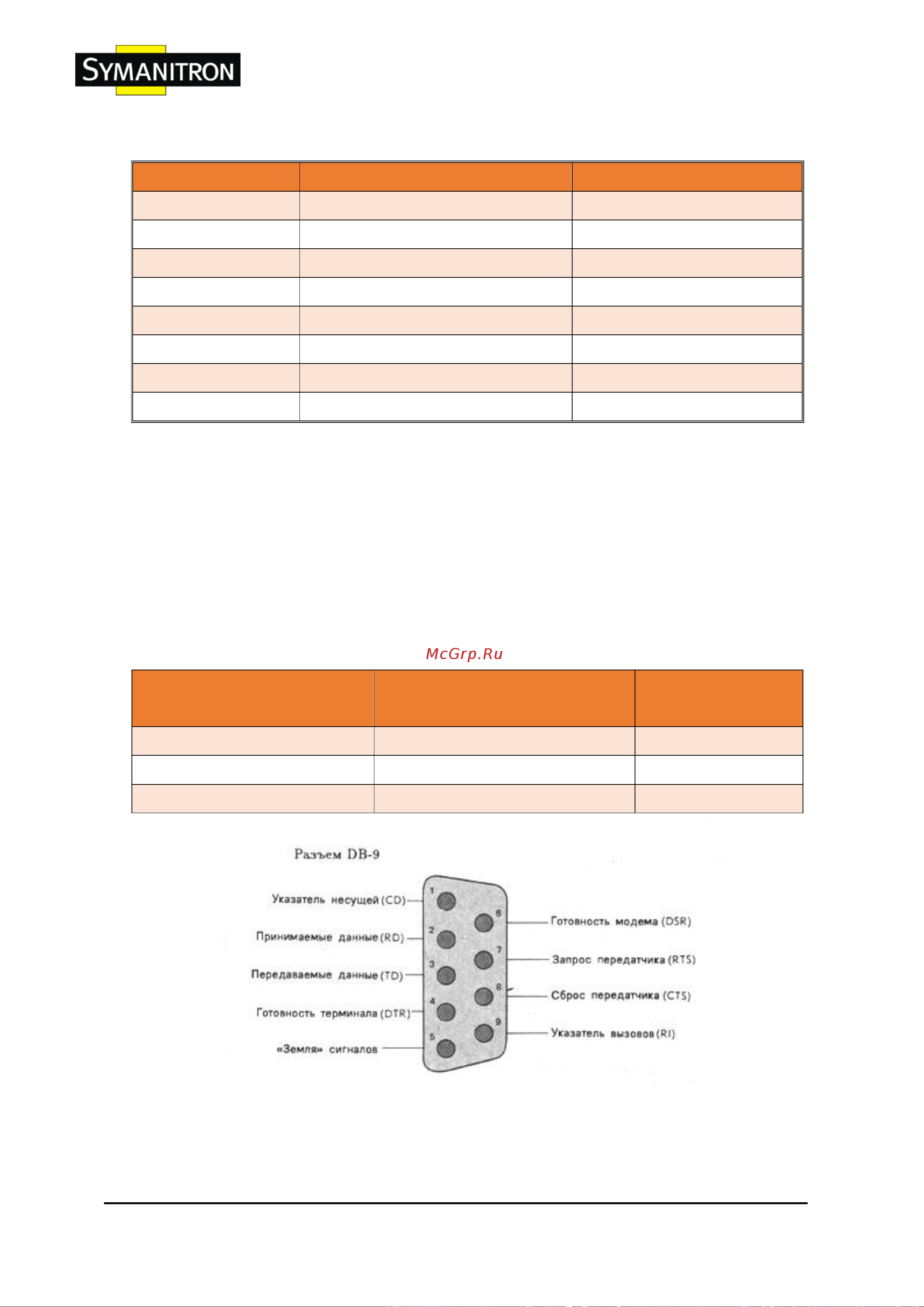

![Symanitron SWM-80 [15/92] Назначение выходных контактов пк папа](/img/pdf.png)
Symanitron SWM-80 [15/92] Назначение выходных контактов пк папа
![Symanitron SWM-80 [15/92] Назначение выходных контактов пк папа](/views2/1850253/page15/bgf.png)
SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
14
Назначение контактов 100 Base-T MDI / MDI-X:
Контакт
MDI сигнал
MDI-X сигнал
1
BI_DA+
BI_DB+
2
BI_DA-
BI_DB-
3
BI_DB+
BI_DA+
4
BI_DC+
BI_DD+
5
BI_DC-
BI_DD-
6
BI_DB-
BI_DA-
7
BI_DD+
BI_DC+
8
BI_DD-
BI_DC-
Примечание: “+” и “-” означают полярность.
4.2 Кабель консоли
Коммутаторы SWM-80 / SWM-62 серии могут управляться через консольный порт.
Переходной кабель DB-9/RJ-45 можно найти в упаковке. Вы можете подключиться к
ПК через кабель RS-232 с «материнским» разъемом DB-9, а другой конец (с
разъемом RJ-45) подключается к консольному порту коммутатора.
Назначение выходных
контактов ПК («папа»)
RS-232 с коннектором DB-9
(«мама»)
Переходник
DB-9/RJ-45
Контакт #2 RD
Контакт #2 TD
Контакт #2
Контакт #3 TD
Контакт #3 TD
Контакт #3
Контакт #5 GD
Контакт #5 GD
Контакт #5
Рис.5 Контакты разъема DB-9
