SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
16

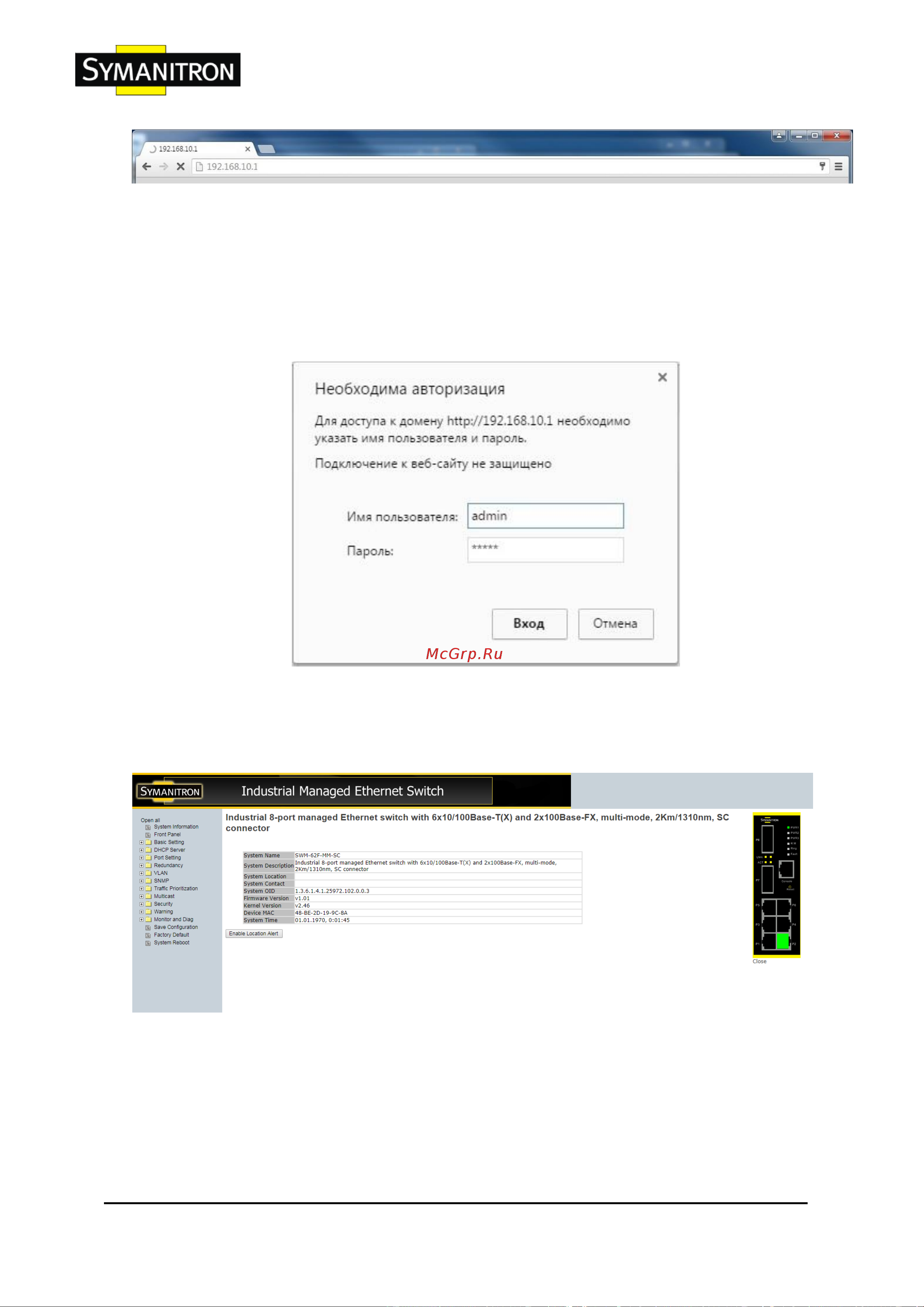

3. Появится окно входа в систему
4. Введите имя пользователя и пароль. По умолчанию имя пользователя и
пароль имеют значение admin
5. Нажмите «Enter» или кнопку «OK», затем появится основное окно
управления через Web-интерфейс.
Экран входа в систему
Основной интерфейс
Основной интерфейс
