SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
40
(tagged-based) VLAN. Конфигурация по умолчанию режима работы VLAN
находится на "802.1Q".
5.1.8.1. Настройки VLAN - IEEE 802.1Q
Tagged-based VLAN является спецификацией стандарта IEEE 802.1Q, и позволяет
создать виртуальную локальную сеть для всех устройств от разных производителей
коммутаторов. IEEE 802.1Q VLAN использует технику, чтобы вставить "метки" в
кадры Ethernet. Метка содержит идентификатор VLAN (VID), который указывает
число VLAN.
Вы можете создать VLAN на основе тегов, а также включить или отключить
протокол GVRP. Есть 256 VLAN групп, для обеспечения конфигурации. При
включении 802.1Q VLAN все порты коммутатора принадлежат VLAN по
умолчанию, VID равно 1. Значения по умолчанию VLAN не могут быть удалены.
GVRP позволяет производить автоматическую конфигурацию VLAN между
коммутатором и узлами. Если коммутатор подключен к устройству с поддержкой
GVRP, вы можете отправить запрос GVRP с помощью VID виртуальной локальной
сети, определенной на коммутаторе; коммутатор автоматически добавит это
устройство к существующей сети VLAN

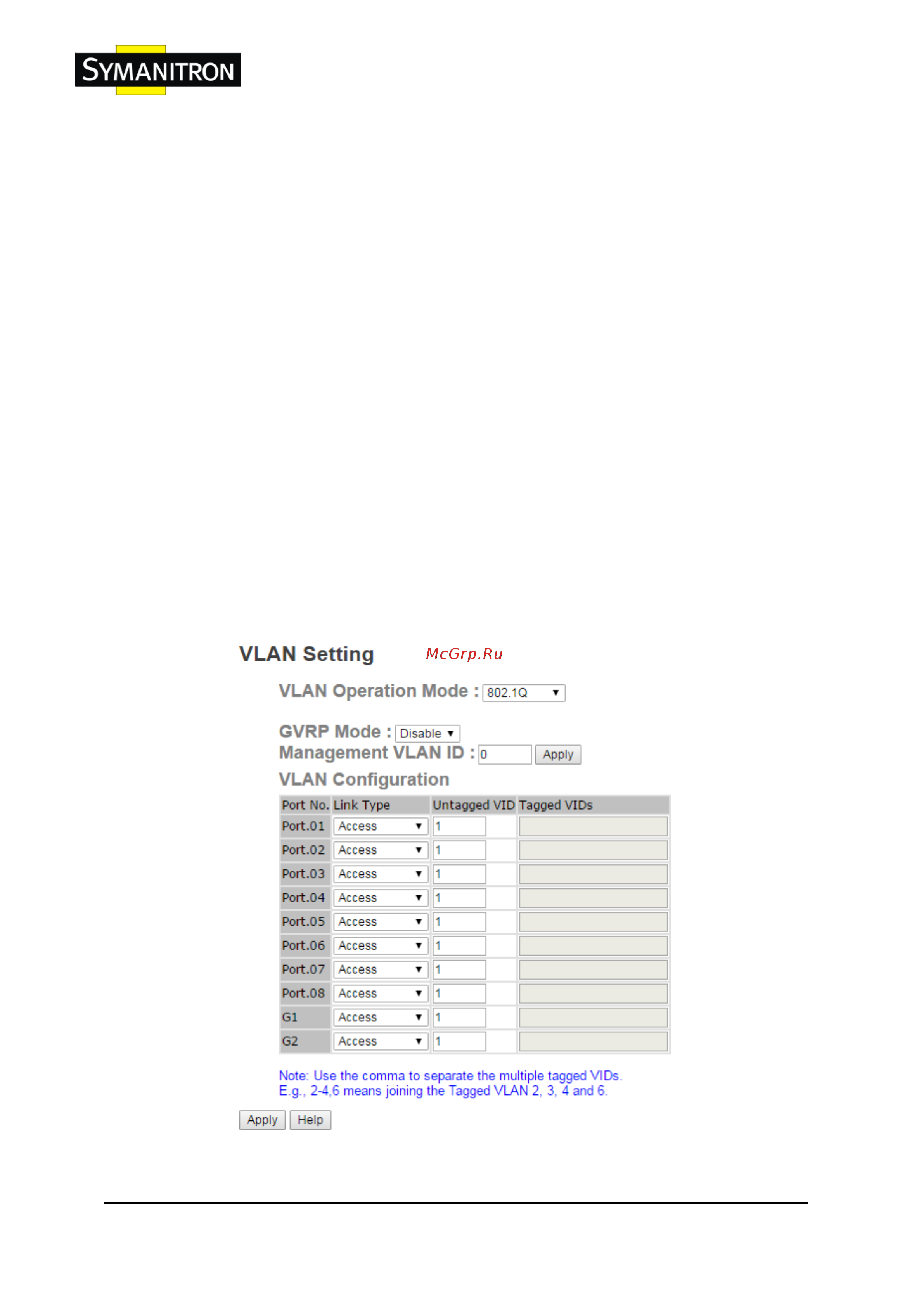

Настройка VLAN – интерфейс 802.1Q
