5.1.11.2. Настройка SNMP-trap
Trap-менеджер является управляющей станцией, которая принимает
trap-сообщения, сгенерированные системой оповещения коммутатора. Если ни один
trap-менеджер не определен, никаких trap-сообщений отпаравлено не будет.
Сконфигурировать trap-менеджер можно, введя IP-адрес станции и строку
community. Определите станцию управления в качестве trap-менеджера и введите
строки SNMP community, а также выберите версию SNMP.

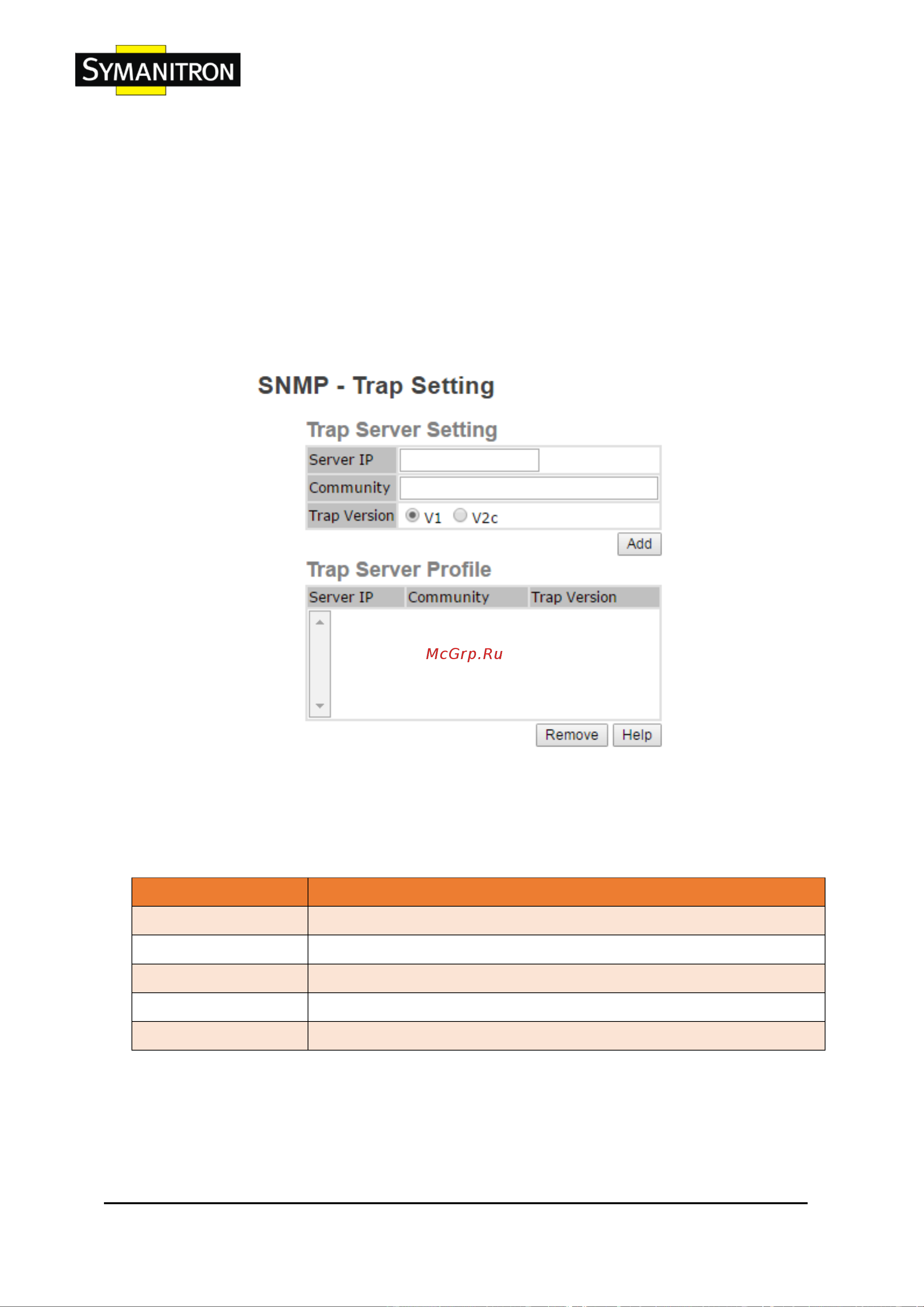

Интерфейс настроек SNMP-trap
Таблица с описанием параметров настроек SNMP-trap:
Параметр
Описание
Server IP
IP-адрес сервера для приема trap-сообщения
Community
Аутентификация с использованием строки community
Trap Version
Поддерживаются trap-сообщения версий V1, V2c и V3
Add
Добавить профиль сервера trap-сообщения
Remove
Удалить профиль сервера trap-сообщения
