SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
53
5.1.12. Безопасность
Безопасность коммутатора могут повысить пять полезных функций:
IP-безопасность (IP Security), Безопасность портов (Port Security), Черный список
MAC-адресов (MAC Blacklist), Время хранения MAC-адресов (MAC address Aging)
и протокол 802.1x.
5.1.12.1. Управление безопасностью
Только IP, включенный в список безопасных IP-адресов, может управлять
коммутатором с помощью определенных режимов управления (WEB, Telnet,
SNMP).

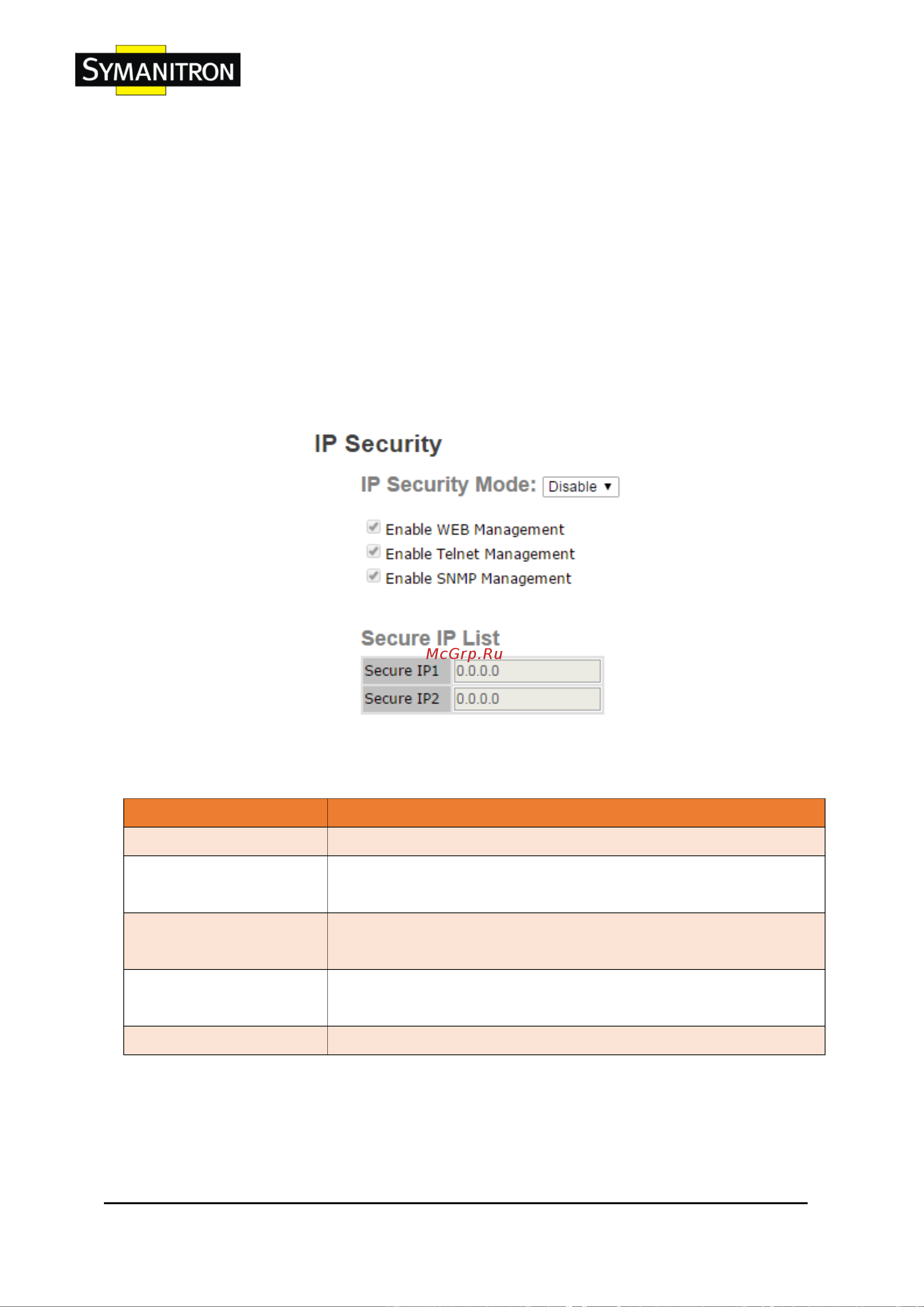

Интерфейс IP-безопасности
Таблица с описанием параметров настроек управления безопасностью:
Параметр
Описание
IP security Mode
Включение/выключение функции IP-безопасности
Enable WEB
Management
Поставьте отметку чтобы разрешить управление по WEB
Enable Telnet
Management
Поставьте отметку чтобы разрешить управление по Telnet
Enable SNMP
Management
Поставьте отметку чтобы разрешить управление по SNMP
Apply
Нажмите «Apply» для активации настроек
5.1.12.2. Функция Static MAC Forwarding
Static MAC Forwarding – функция пересылки на основе статических MAC-адресов,
вручную занесенных в список. Пересылка на основе статических MAC-адресов
вместе со средствами безопасности порта позволяет разрешить доступ к
