SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
7
2.2 Установка на стену
Каждый коммутатор также можно установить альтернативным способом. Панель
для крепления на стену можно найти в коробке из-под оборудования. Следующая
схема покажет, как закрепить коммутатор на
стене.

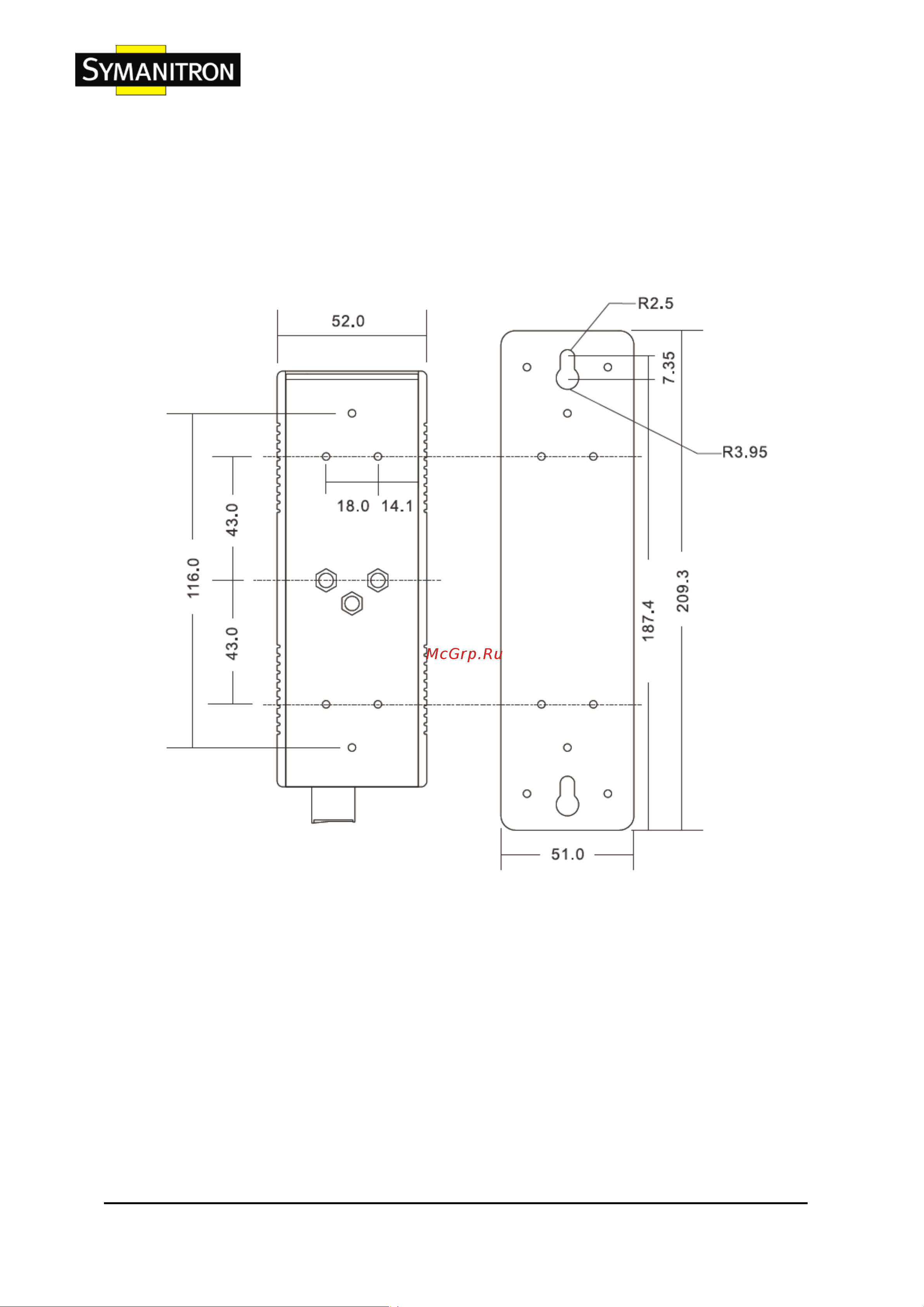

Рис.2 Размер настенного крепления
