Dell Vostro 5402-5521 [15/85] Установка нижней крышки
![Dell Vostro 5402-5521 [15/85] Установка нижней крышки](/views2/1864054/page15/bgf.png)
Действия
1. Открутите пять винтов (M2x4), которыми нижняя крышка крепится на опорной панели и клавиатуре в сборе.
2. Ослабьте два невыпадающих винта (M2x7,5), которыми нижняя крышка крепится к опорной панели и клавиатуре в
сборе.

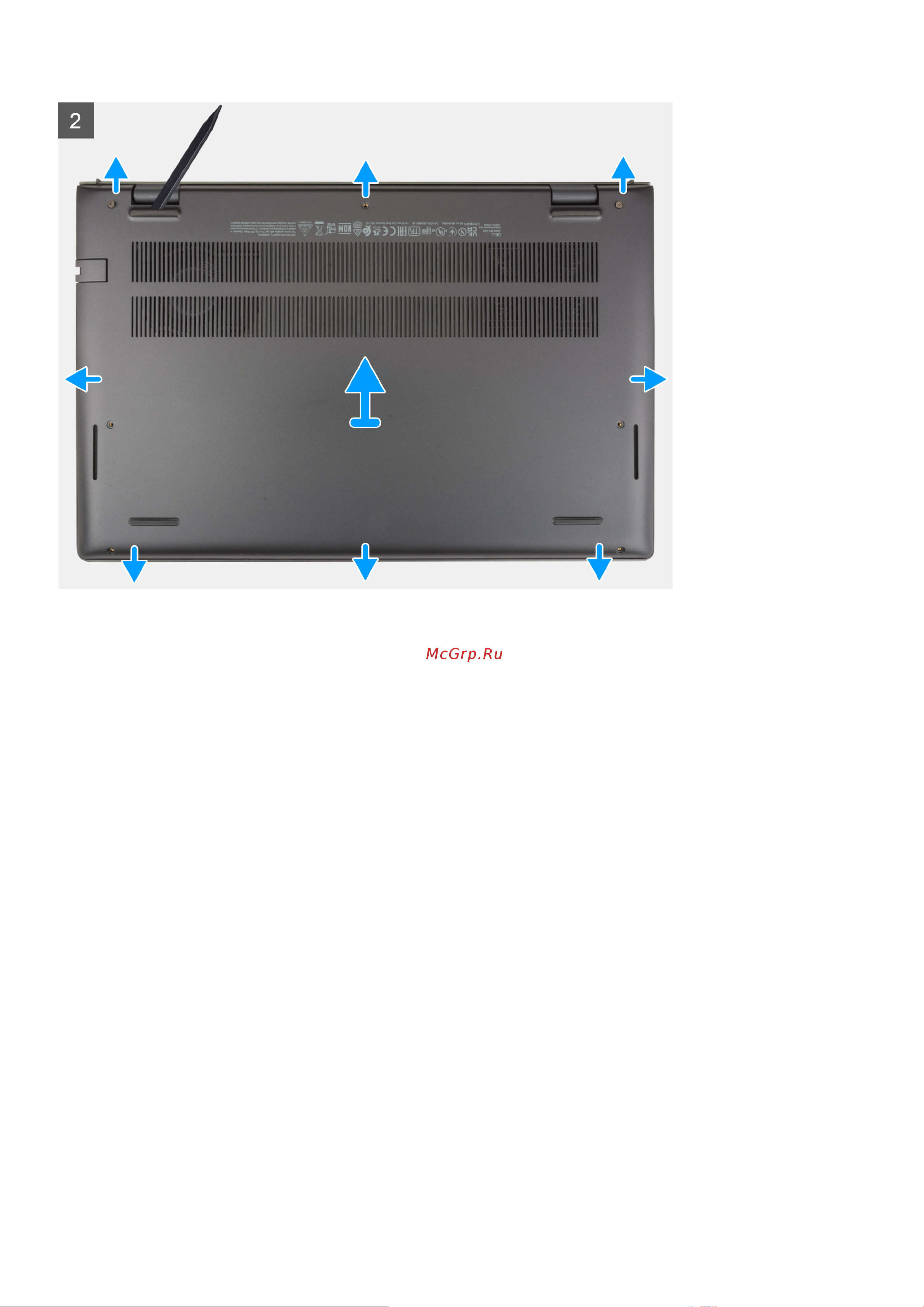

3. С помощью пластмассовой палочки подденьте нижнюю крышку за нижний левый угол и продолжайте отделять нижнюю
крышку по всем сторонам, чтобы высвободить ее.
4. Снимите нижнюю крышку с опорной панели и клавиатуры в сборе.
Установка нижней крышки
Предварительные условия
Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.
Об этой задаче
На следующих рисунках показано расположение нижней крышки и проиллюстрирована процедура ее снятия.
Извлечение и установка компонентов 15
