Установка динамиков

Предварительные условия

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.

Об этой задаче

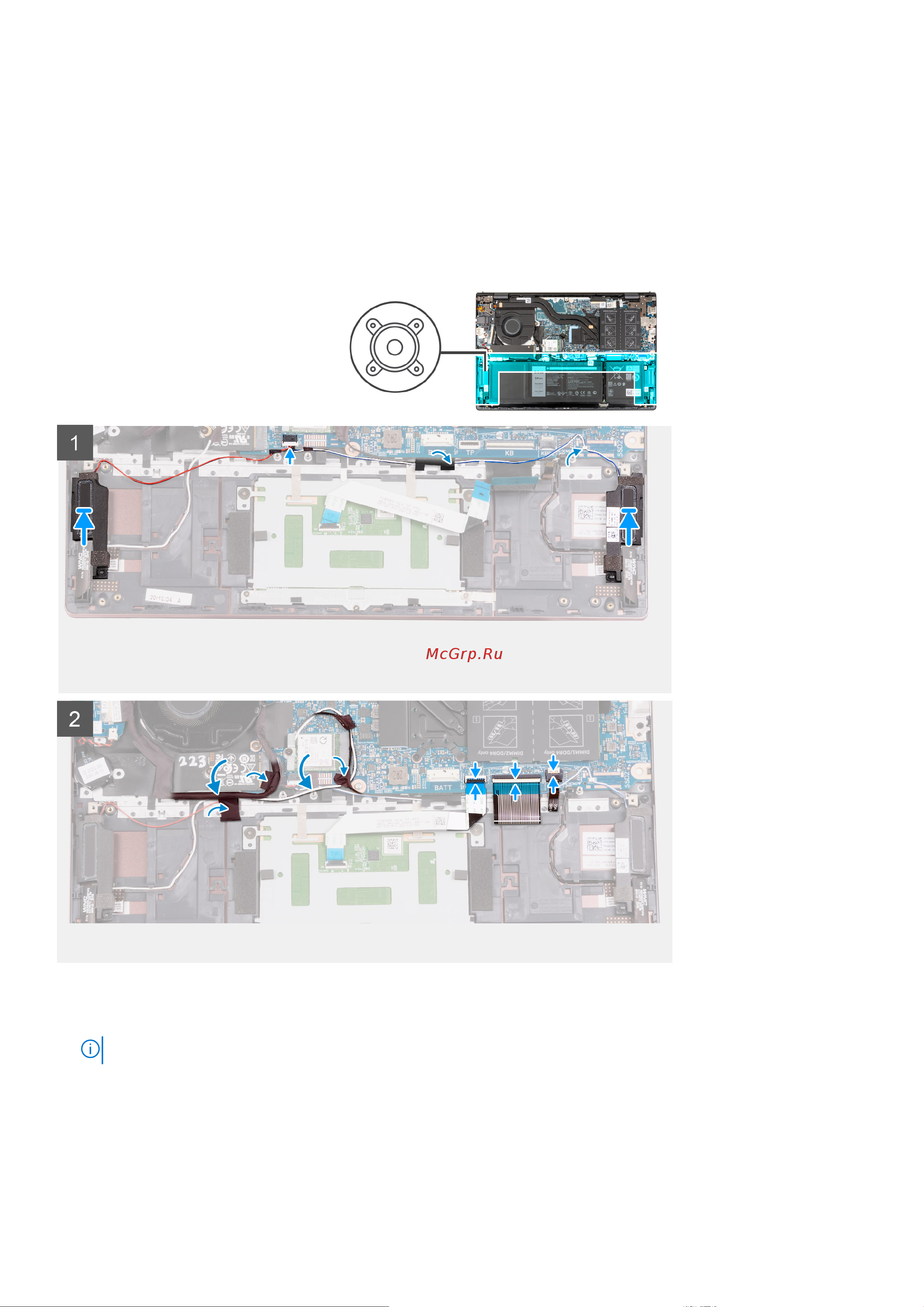

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура их установки.

Действия

1. С помощью направляющих штырьков установите левый и правый динамики на опорную панель и клавиатуру в сборе.

ПРИМЕЧАНИЕ: Убедитесь, что направляющие штыри проходят через резиновые втулки на динамике.

2. Проложите кабель динамиков через направляющие желобки на опорной панели и клавиатуре в сборе.

3. Подсоедините кабель динамиков к разъему на системной плате.

4. Приклейте ленту, с помощью которой кабель динамиков крепится к опорной панели и клавиатуре в сборе.

5. Подсоедините кабель тачпада к системной плате и закройте защелку.

6. Подсоедините кабель клавиатуры к системной плате и закройте защелку.

42 Извлечение и установка компонентов
