Dell Vostro 5402-5521 [38/85] Плата ввода вывода

Действия

1. Установите скобу сетевого порта на плату ввода-вывода.

2. Совместите отверстия для винтов на скобе сетевого порта с отверстиями на плате ввода-вывода.

3. Вкрутите обратно два винта (M2x5), чтобы прикрепить скобу сетевого порта к плате ввода-вывода.

4. Закройте левый шарнир дисплея и совместите отверстия для винтов на левом шарнире с отверстиями на плате

ввода-вывода.

5. Вкрутите обратно два винта (M2,5х5), чтобы прикрепить левый шарнир дисплея к опорной панели и клавиатуре в сборе.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Плата ввода-вывода

Снятие платы ввода-вывода

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Войдите в режим обслуживания.

3. Снимите нижнюю крышку.

4. Снимите скобу сетевого порта.

Об этой задаче

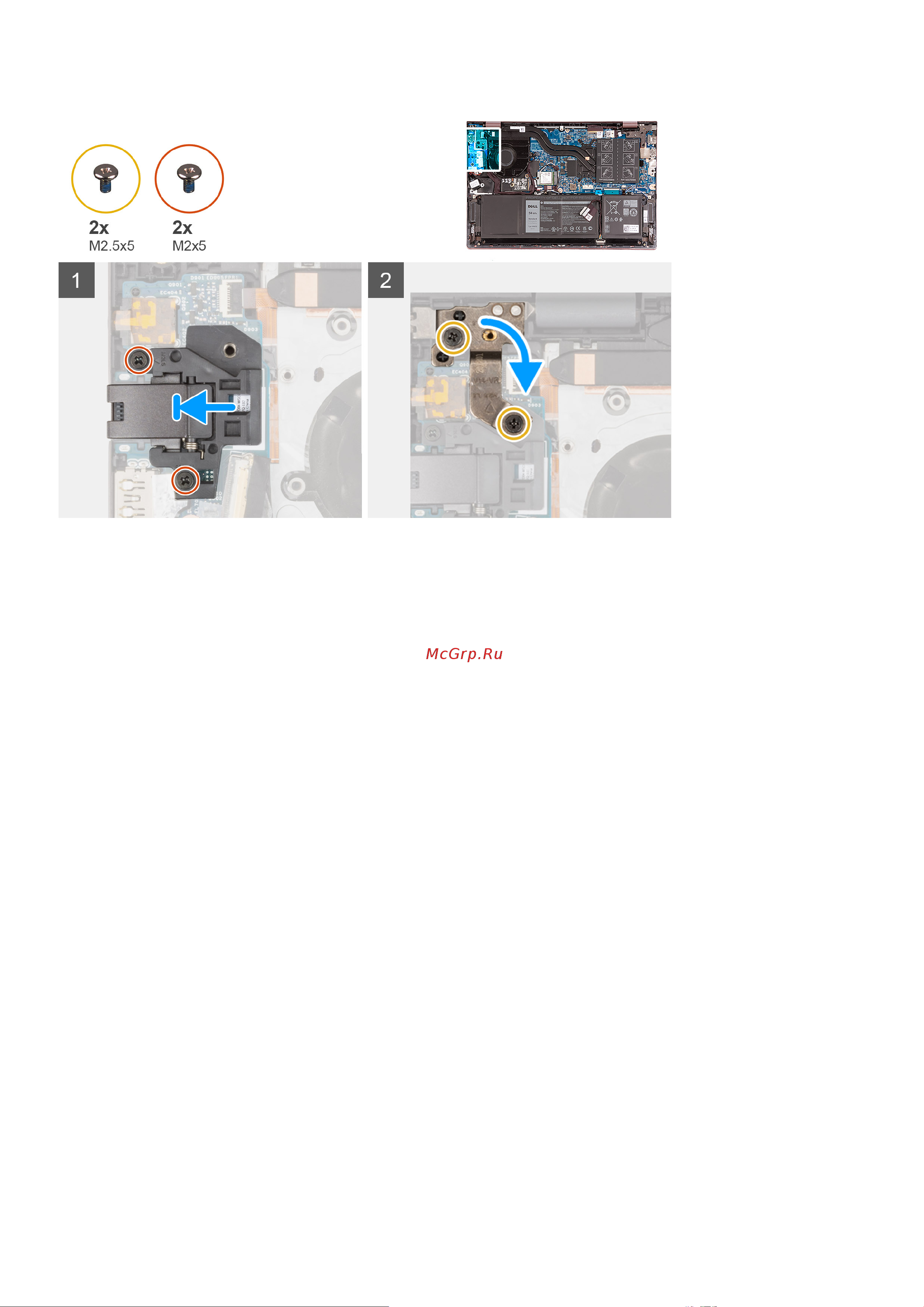

На следующем рисунке показано расположение платы ввода-вывода и проиллюстрирована процедура извлечения.

38 Извлечение и установка компонентов
