Твердотельный накопитель

Извлечение твердотельного накопителя М.2 2230

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Войдите в режим обслуживания.

3. Снимите нижнюю крышку.

Об этой задаче

ПРИМЕЧАНИЕ: Эта процедура касается только компьютеров, которые поставляются с установленным твердотельным

накопителем M.2 2230.

ПРИМЕЧАНИЕ: Плата М.2, установленная в компьютере, зависит от заказанной конфигурации. Поддерживаемые

конфигурации плат в слоте для платы M.2:

● Твердотельный накопитель M.2 2230

● Твердотельный накопитель M.2 2280

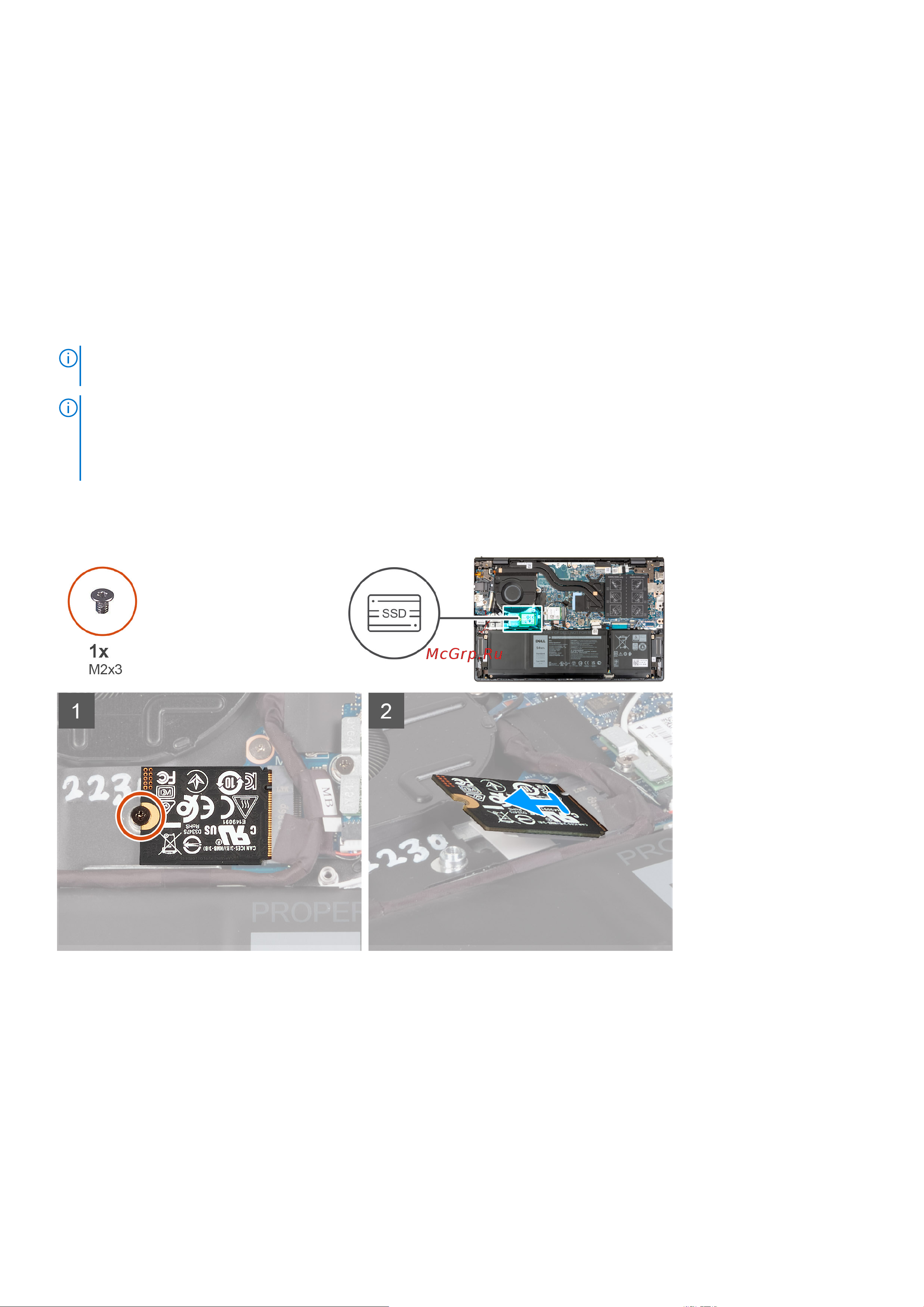

На следующих рисунках показано расположение твердотельного накопителя M.2 2230 и представлена процедура его

извлечения.

Действия

1. Открутите винт (M2x3), которым твердотельный накопитель М.2 2230 крепится к системной плате.

2. Сдвиньте и снимите твердотельный накопитель М.2 2230 с системной платы.

3. Сдвиньте и снимите твердотельный накопитель М.2 2230 с системной платы.

Установка твердотельного накопителя М.2 2230

Предварительные условия

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.
