3. Выйдите из режима обслуживания.

4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Порт адаптера питания

Снятие разъема адаптера питания

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Войдите в режим обслуживания.

3. Снимите нижнюю крышку.

Об этой задаче

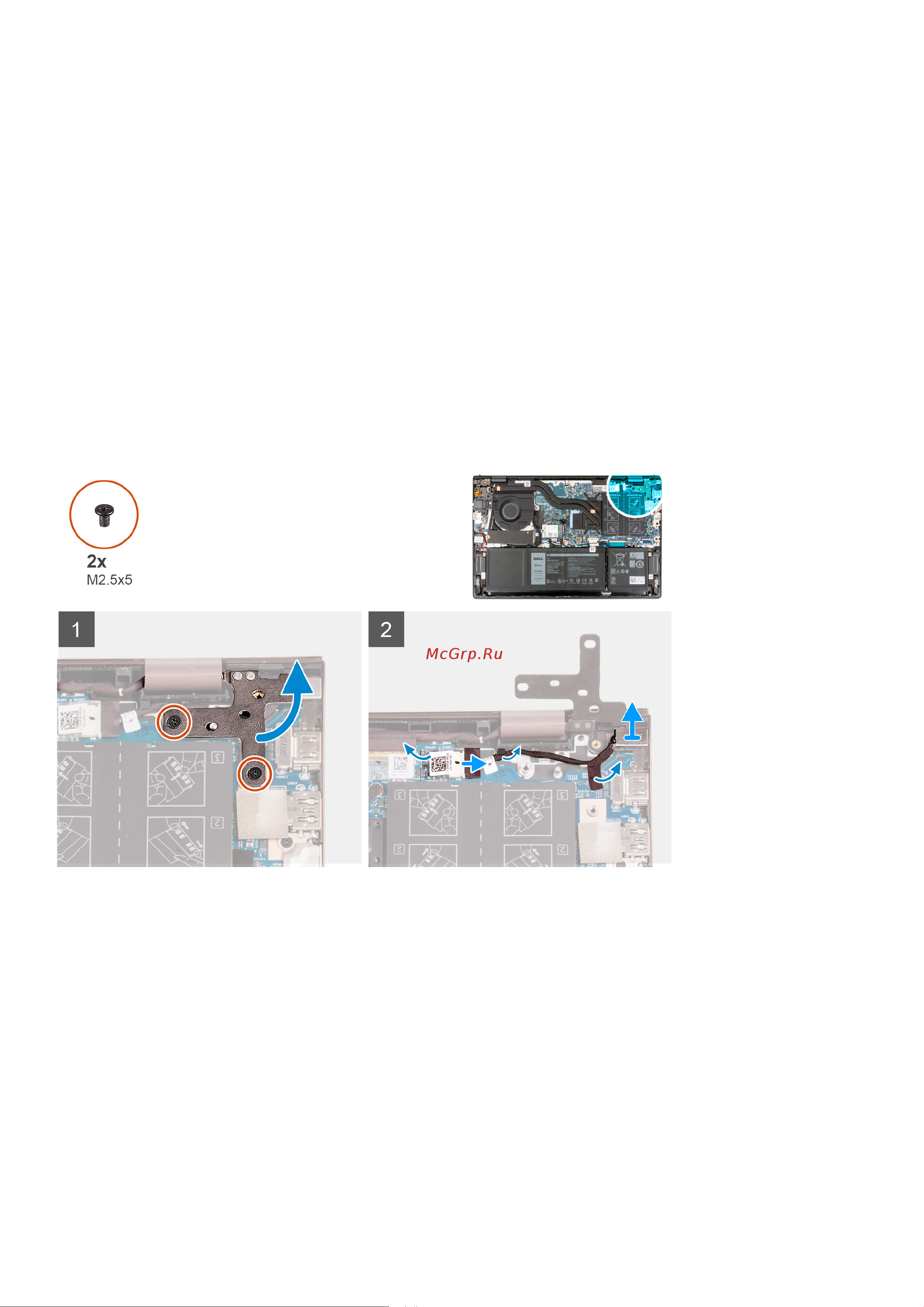

На следующих рисунках показано расположение разъема адаптера питания и проиллюстрирована процедура его

извлечения.

Действия

1. Открутите два винта (M2,5x5), которыми правая петля дисплея крепится к системной плате.

2. Подденьте и откройте правый шарнир дисплея на угол 90 градусов.

3. Отклейте ленту, которая закрывает разъем порта адаптера питания на системной плате.

4. Отсоедините порт адаптера питания от системной платы.

5. Извлеките кабель порта адаптера питания из направляющих на опорной панели и клавиатуре в сборе.

6. Извлеките порт адаптера питания из опорной панели и клавиатуры в сборе.

Установка разъема адаптера питания

Предварительные условия

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.
