Dell Vostro 5402-5521 [37/85] Установка скобы сетевого порта

Об этой задаче

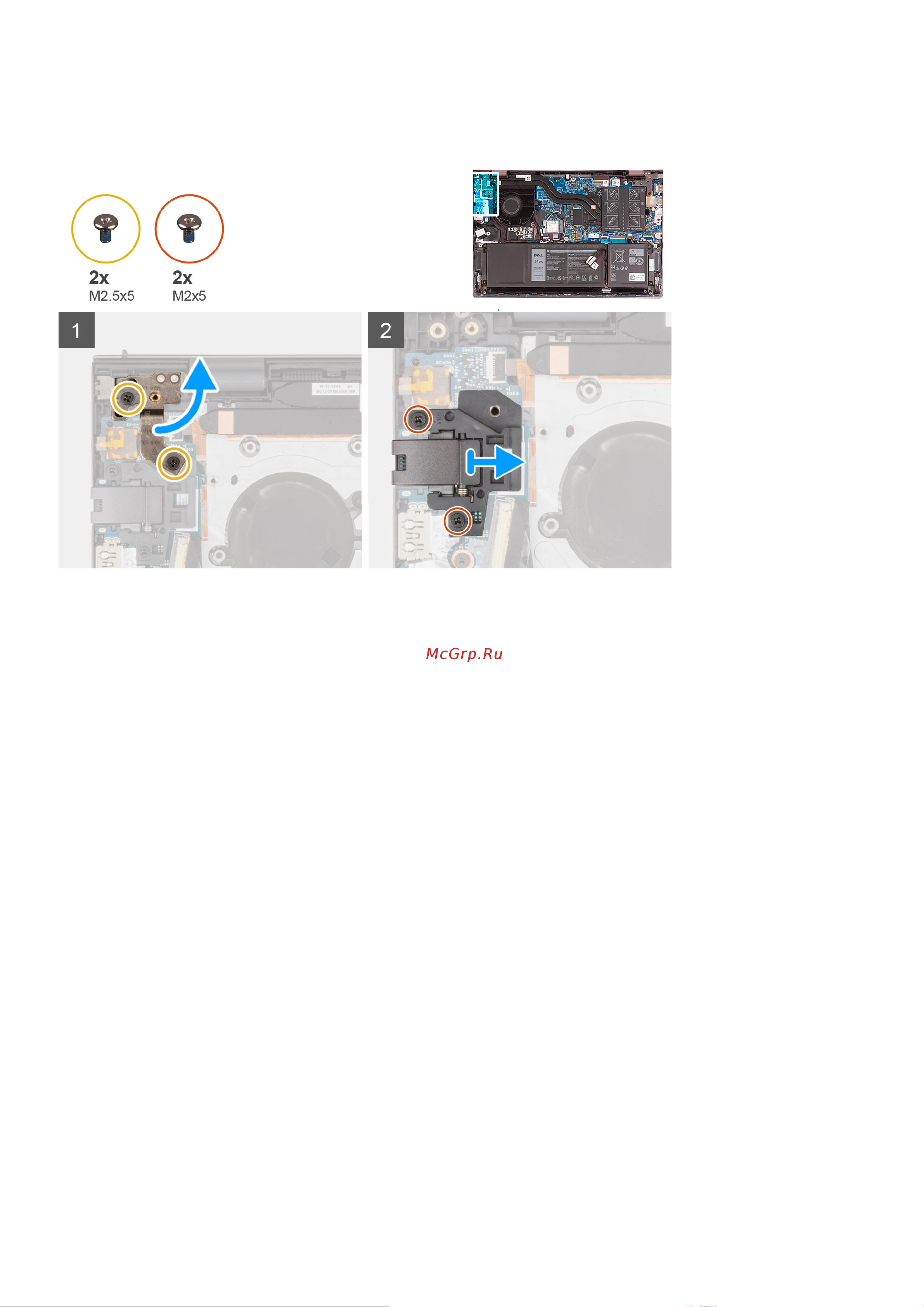

На следующих рисунках показано расположение скобы сетевого порта и проиллюстрирована процедура снятия.

Действия

1. Открутите два винта (M2,5x5), которыми левая петля дисплея крепится к плате ввода-вывода.

2. Подденьте и откройте левый шарнир дисплея на угол 90 градусов.

3. Открутите два винта (M2x5), которыми скоба сетевого порта крепится к плате ввода-вывода.

4. Снимите скобу сетевого порта с платы ввода-вывода.

Установка скобы сетевого порта

Предварительные условия

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.

Об этой задаче

На следующих рисунках показано расположение скобы сетевого порта и проиллюстрирована процедура установки.

Извлечение и установка компонентов 37
