Установка платы беспроводной сети

Предварительные условия

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.

Об этой задаче

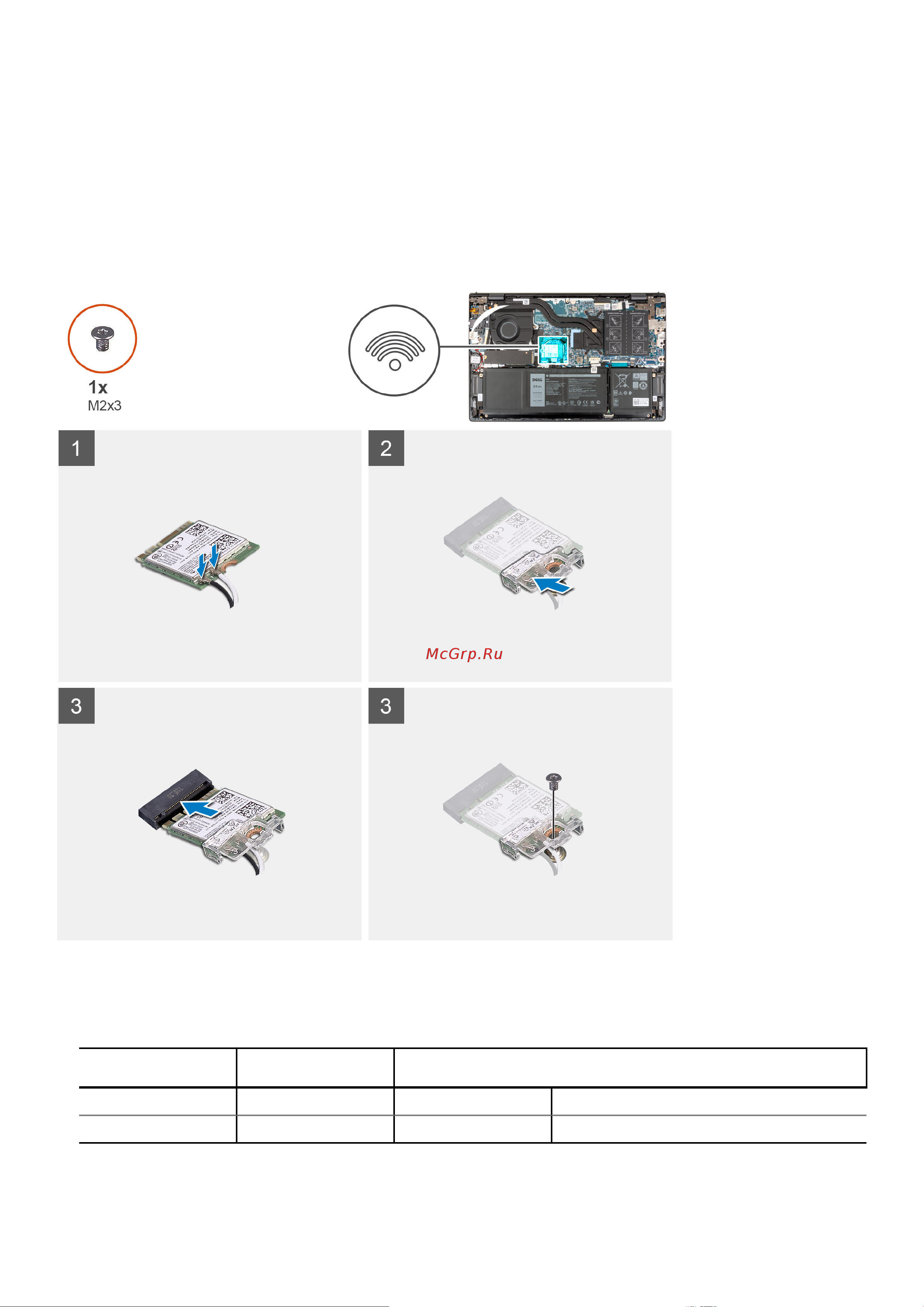

На следующем рисунке показано расположение платы беспроводной сети и проиллюстрирована процедура установки.

Действия

1. Подсоедините антенные кабели к плате беспроводной сети.

Таблица 2. Цветовая схема антенных кабелей

Разъемы на плате

беспроводной сети

Цвет антенного

кабеля

Маркировка, выполненная трафаретным способом

Main (Основная) Белый ГЛАВНОЕ △ (белый треугольник)

Вспомогательная Черный AUX ▲ (черный треугольник)

2. Установите кронштейн платы беспроводной сети на саму плату.
