Об этой задаче

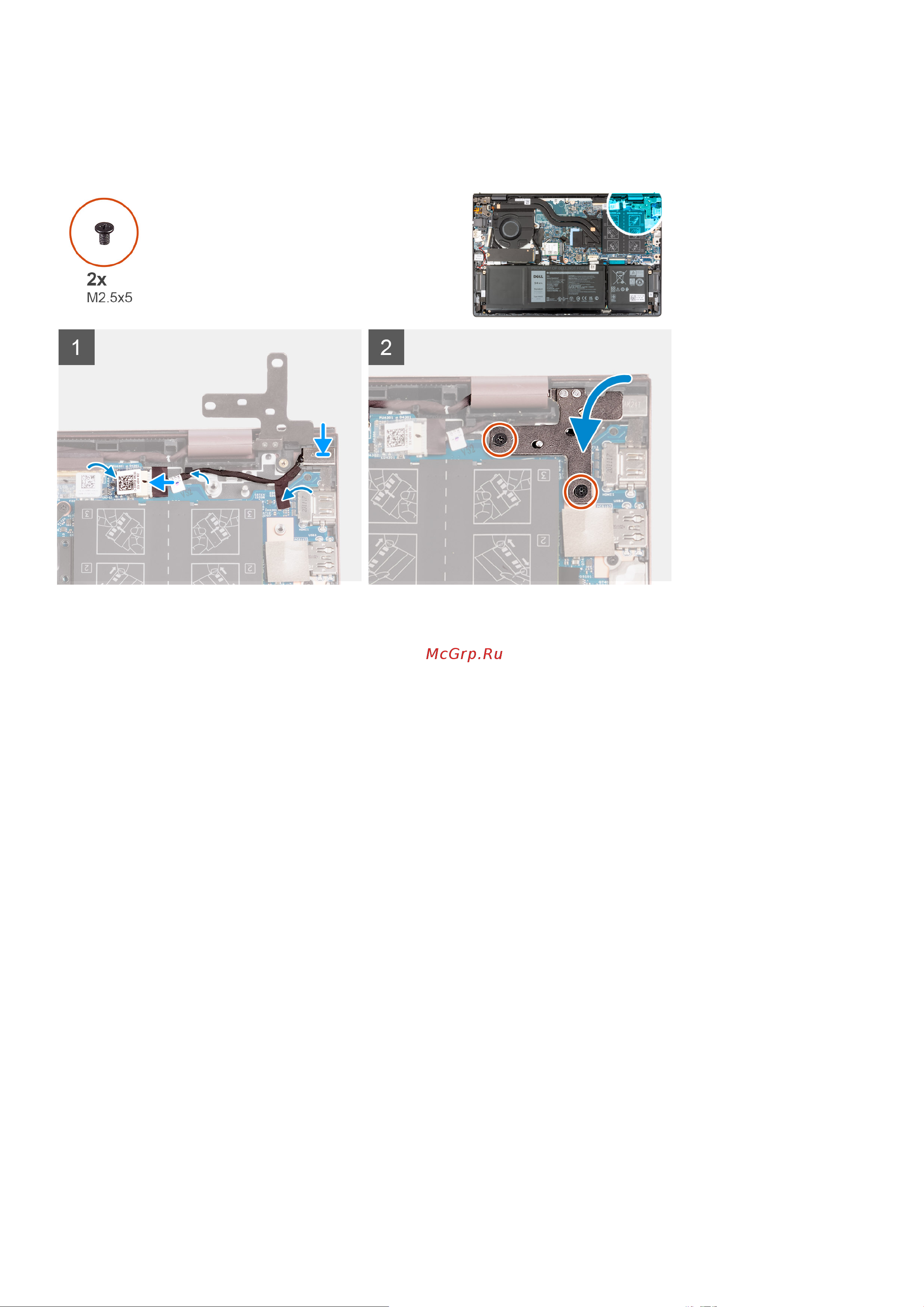

На следующих рисунках показано расположение разъема адаптера питания и проиллюстрирована процедура его

установки.

Действия

1. Подсоедините кабель разъема адаптера питания к системной плате.

2. Приклейте ленту, которая закрывает разъем порта адаптера питания на системной плате.

3. Проложите кабель порта адаптера питания через направляющие на опорной панели и клавиатуре в сборе.

4. Вставьте порт адаптера питания в слот на опорной панели и клавиатуре в сборе.

5. Закройте правый шарнир дисплея и совместите отверстия для винтов на правом шарнире с отверстиями на системной

плате.

6. Вкрутите обратно два винта (M2,5x5), чтобы прикрепить правую петлю дисплея к системной плате.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Системная плата

Извлечение системной платы

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките трехэлементный аккумулятор или четырехэлементный аккумулятор, в зависимости от того, что применимо.

4. Извлеките твердотельный накопитель M.2 2230.

5. Извлеките твердотельный накопитель M.2 2280.

6. Извлеките модуль памяти.

7. Извлеките плату беспроводной сети.

52 Извлечение и установка компонентов
