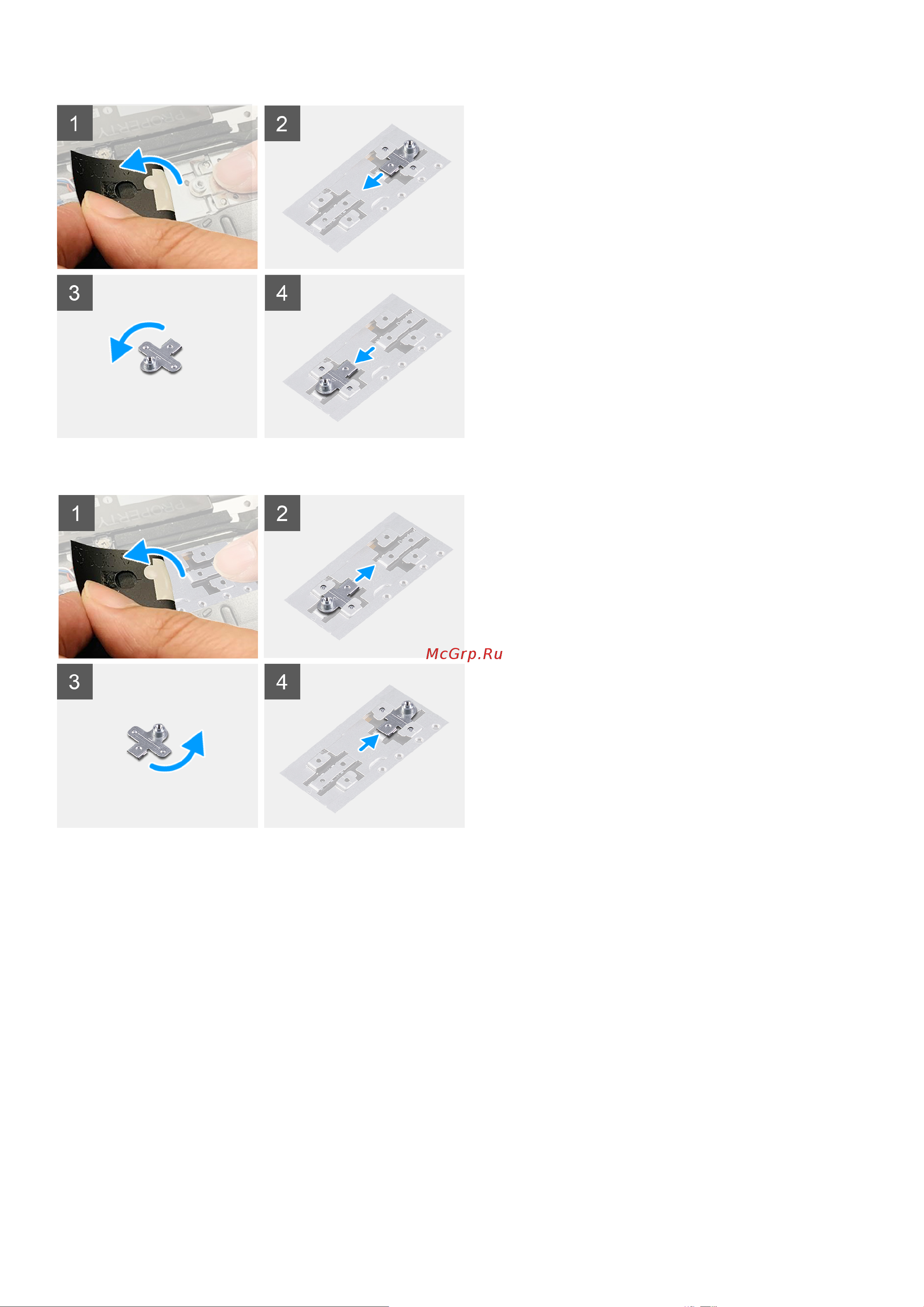

На следующем рисунке проиллюстрирована процедура установки крепежной скобы при замене твердотельного

накопителя M.2 2280 на твердотельный накопитель M.2 2230.

Действия

1. Извлеките твердотельный накопитель 2230 или твердотельный накопитель 2280 в зависимости от комплектации.

2. Отделите майларовую пленку, которая закрывает крепление твердотельного накопителя и гнездо крепления.

3. Сдвиньте и извлеките крепежную скобу твердотельного накопителя из гнезда на опорной панели и клавиатуре в сборе.

4. Поверните крепежную скобу твердотельного накопителя.

5. Вставьте крепежную скобу твердотельного накопителя в гнездо на опорной панели и клавиатуре в сборе.

6. Приклейте майларовую пленку, которая закрывает крепление твердотельного накопителя и гнездо крепления.

7. Установите твердотельный накопитель 2230 или твердотельный накопитель 2280, в зависимости от того, что

применимо.
