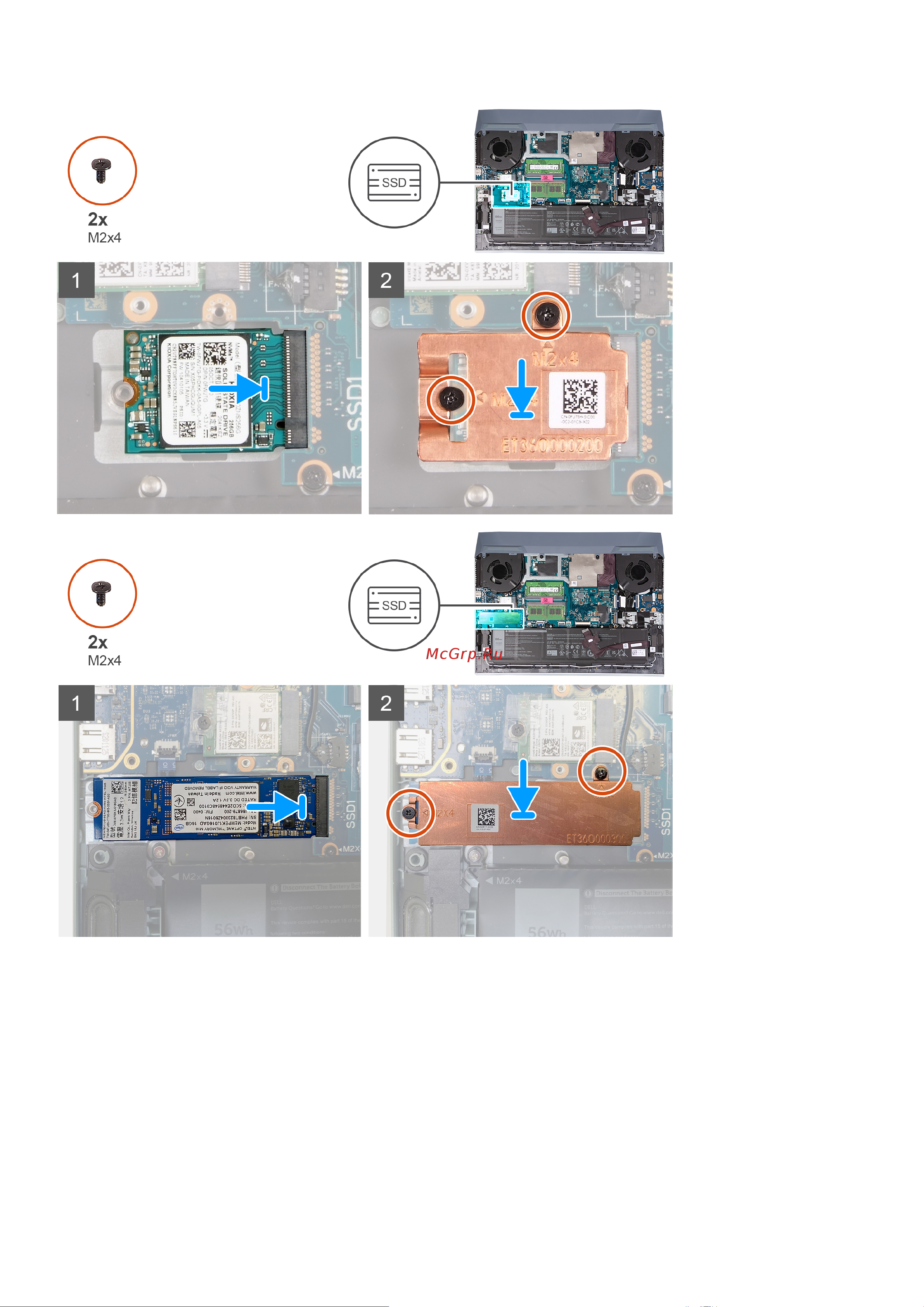

Действия
1. Совместите выемки на твердотельном накопителе с выступом на разъеме твердотельного накопителя.
2. Вставьте твердотельный накопитель в разъем для твердотельного накопителя.
3. Поместите теплозащитную крышку на твердотельный накопитель.
4. Совместите резьбовые отверстия на теплозащитной крышке с резьбовыми отверстиями на твердотельном накопителе
и системной плате.
5. Вкрутите обратно два винта (M2x4), чтобы прикрепить теплозащитную крышку к твердотельному накопителю и к
системной плате.
Извлечение и установка компонентов 19
