Действия
1. Запомните расположение кабеля, соединяющего левый и правый динамики, и извлеките его из направляющих на
опорной панели и клавиатуре в сборе.
ПРИМЕЧАНИЕ: Прежде чем поднять динамики, запомните положение резиновых втулок.
2. Отклейте ленту, фиксирующую кабель динамиков на опорной панели и клавиатуре в сборе.
ПРИМЕЧАНИЕ: Запомните расположение кабеля динамиков и извлеките его из-под платы USB, прежде чем
отсоединить кабель от системной платы.
3. Отсоедините кабель динамиков от системной платы и высвободите его из-под платы USB.
4. Приподнимите динамики и снимите вместе с кабелем с опорной панели и клавиатуры в сборе.
Установка динамиков
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

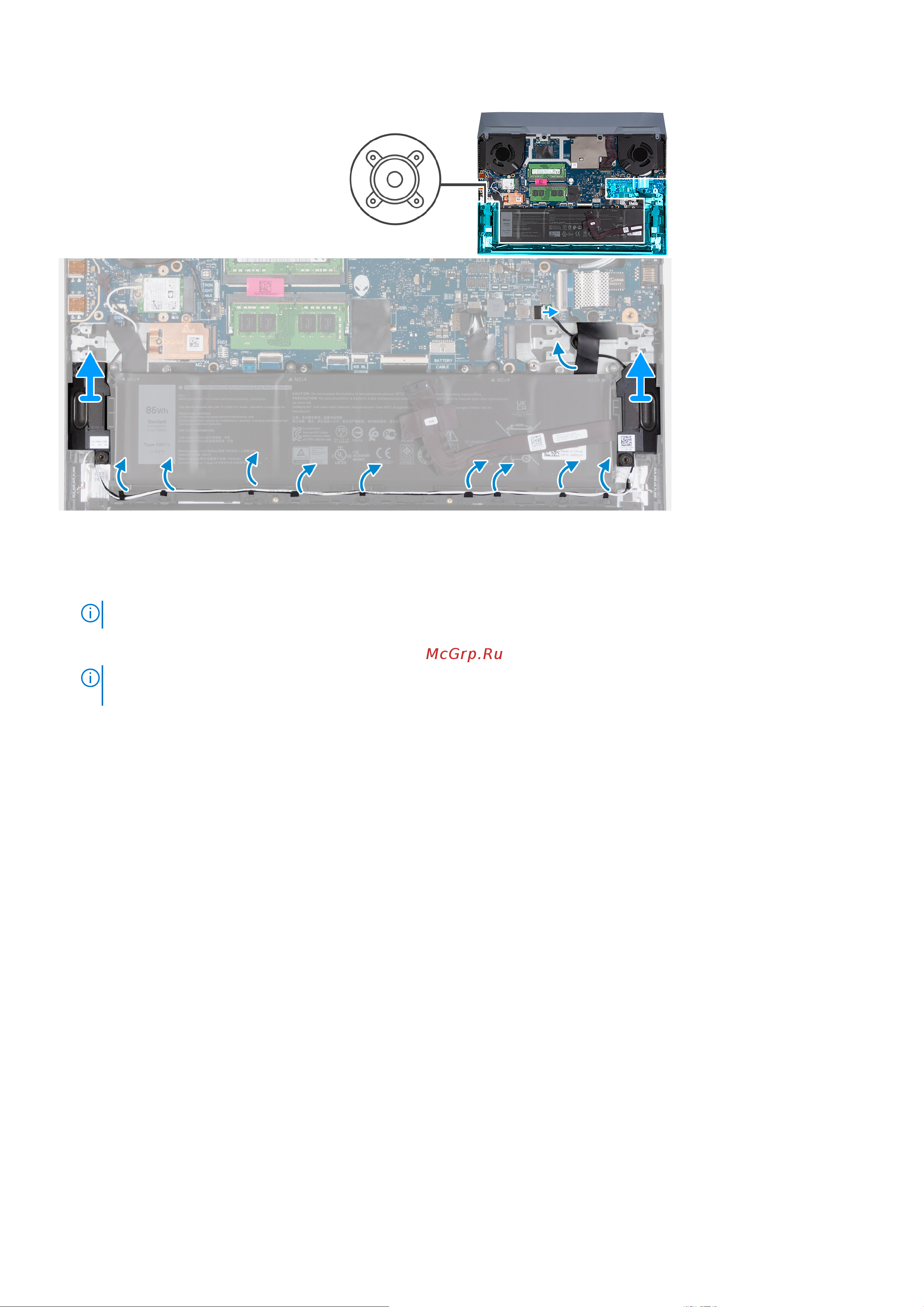

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура установки.
Извлечение и установка компонентов 35
