Установка системной платы
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
ПРИМЕЧАНИЕ: При замене системной платы удаляются любые изменения, внесенные в BIOS с помощью программы
настройки BIOS. Выполните необходимые изменения снова после замены системной платы.
Об этой задаче

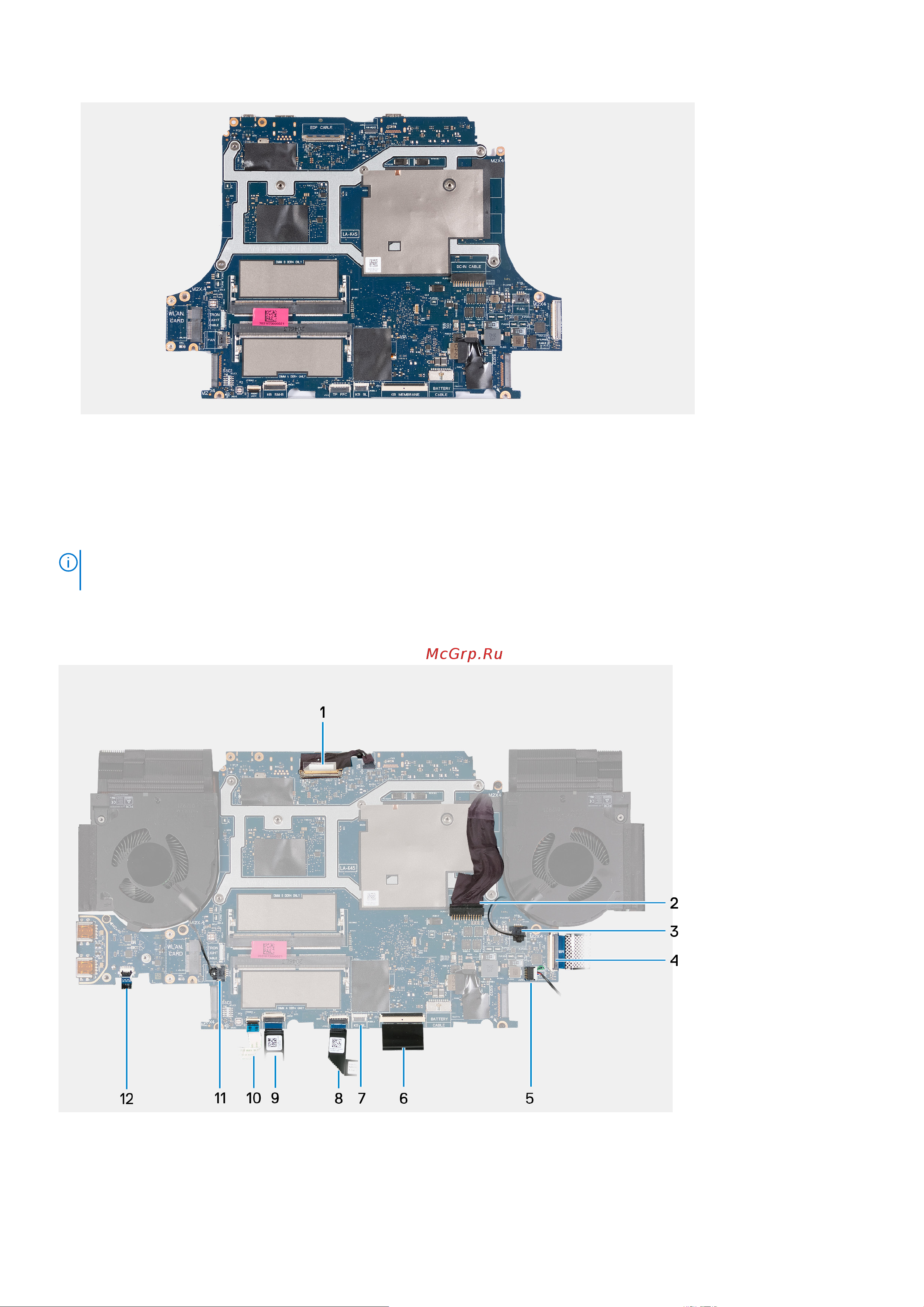

На следующем рисунке показаны разъемы на системной плате.
1. Кабель дисплея 2. Кабель порта адаптера питания
3. Кабель вентилятора 4. кабель платы ввода-вывода
5. Кабель динамиков 6. Кабель клавиатуры
48 Извлечение и установка компонентов
