4. Откройте защелку и отсоедините кабель порта адаптера питания от системной платы.

5. Отсоедините кабель вентилятора от системной платы.

6. Откройте защелку и отсоедините кабель платы ввода-вывода от системной платы.

7. Отсоедините кабель динамиков от системной платы.

8. Откройте защелку и отсоедините кабель клавиатуры от системной платы.

9. Откройте защелку и отсоедините кабель подсветки клавиатуры от системной платы.

10. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.

11. Откройте защелку и отсоедините кабель индикатора на передней панели от системной платы (опционально).

12. Откройте защелку и отсоедините кабель 4-зонной клавиатуры от системной платы (опционально).

13. Отсоедините кабель вентилятора от системной платы.

14. Откройте защелку и отсоедините кабель кнопки питания от платы USB.

15. Открутите винт (M2x4), которым плата USB крепится к опорной панели и клавиатуре в сборе.

16. Открутите винт (M2x4), которым левый вентилятор крепится на опорной панели и клавиатуре в сборе.

17. Открутите четыре винта (M2x4), которыми системная плата крепится к упору для рук и клавиатуре в сборе.

ПРИМЕЧАНИЕ: Плата USB и радиатор крепятся на системной плате.

ПРИМЕЧАНИЕ: После извлечения винтов отделите системную плату от левого и правого верхних углов радиатора.

Убедитесь, что разъемы освободились от портов и контактов на левой и правой сторонах компьютера.

ПРИМЕЧАНИЕ: Положите системную плату на чистую ровную поверхность.

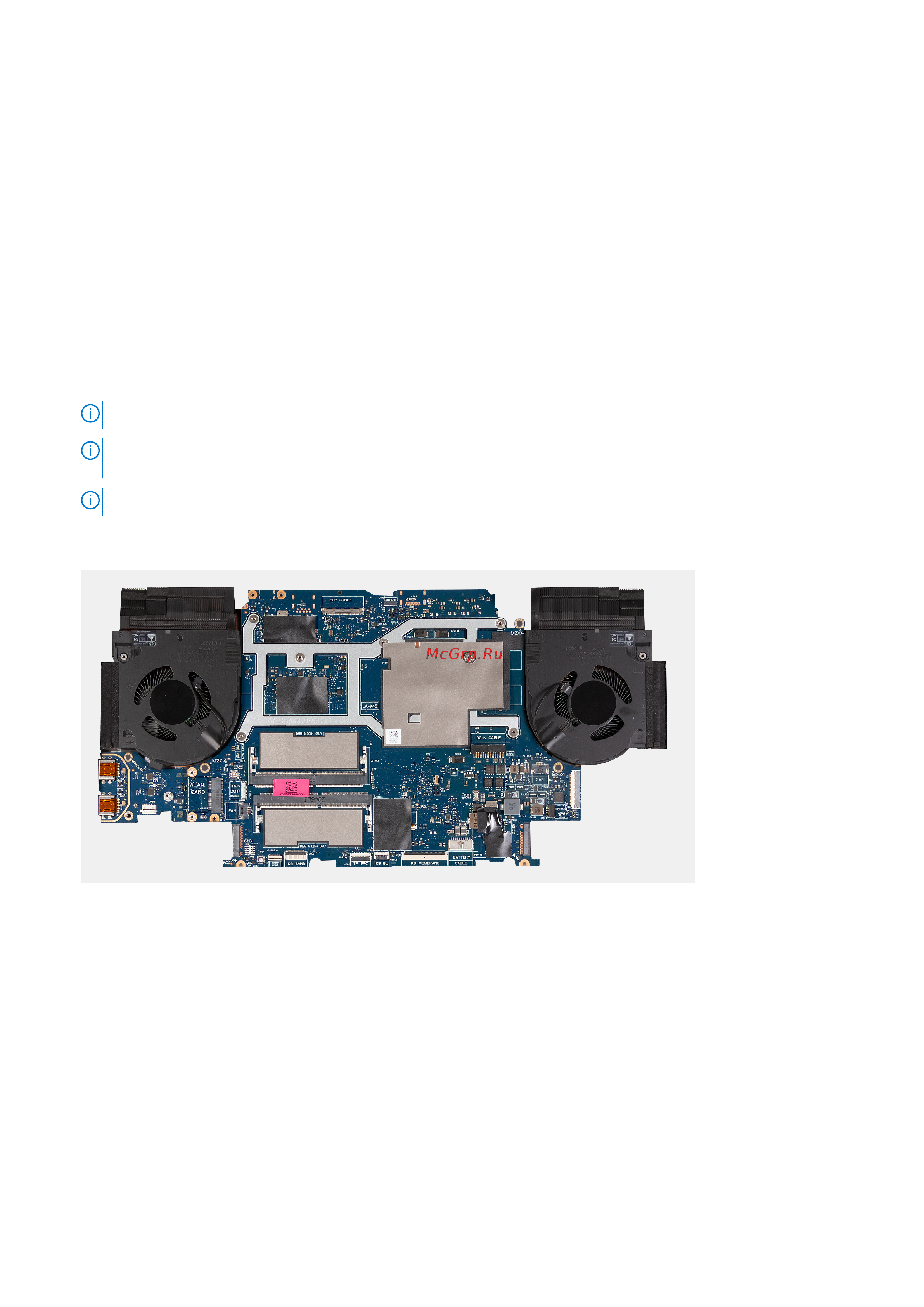

18. После выполнения указанных действий снимите системную плату с опорной панели и клавиатуры в сборе вместе c

платой USB и радиатором.

19. Переверните системную плату и извлеките плату USB и радиатор.

20. После выполнения указанных действий останется системная плата.

Извлечение и установка компонентов 47
