Dell G15 G515-0564 [40/80] Снятие дисплея в сборе
![Dell G15 G515-7104 [40/80] Снятие дисплея в сборе](/views2/1864215/page40/bg28.png)
3. Вкрутите обратно восемь винтов (M2,5x4), чтобы прикрепить петли дисплея в сборе к опорной панели и клавиатуре в
сборе.
4. Переверните панель дисплея.
5. Подсоедините кабель дисплея к разъему на системной плате и закройте защелку, чтобы зафиксировать кабель.
6. Приклейте ленту, которой кабель дисплея крепится к системной плате.
7. Проложите антенные кабели кабель через направляющие на вентиляторе и зафиксируйте кабели на системной плате с
помощью ленты.
Следующие действия
1. Установите плату беспроводной сети.
2. Установите заднюю крышку.
3. Установите нижнюю крышку.
4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Снятие дисплея в сборе
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Снимите заднюю крышку.
4. Извлеките плату беспроводной сети.
Об этой задаче

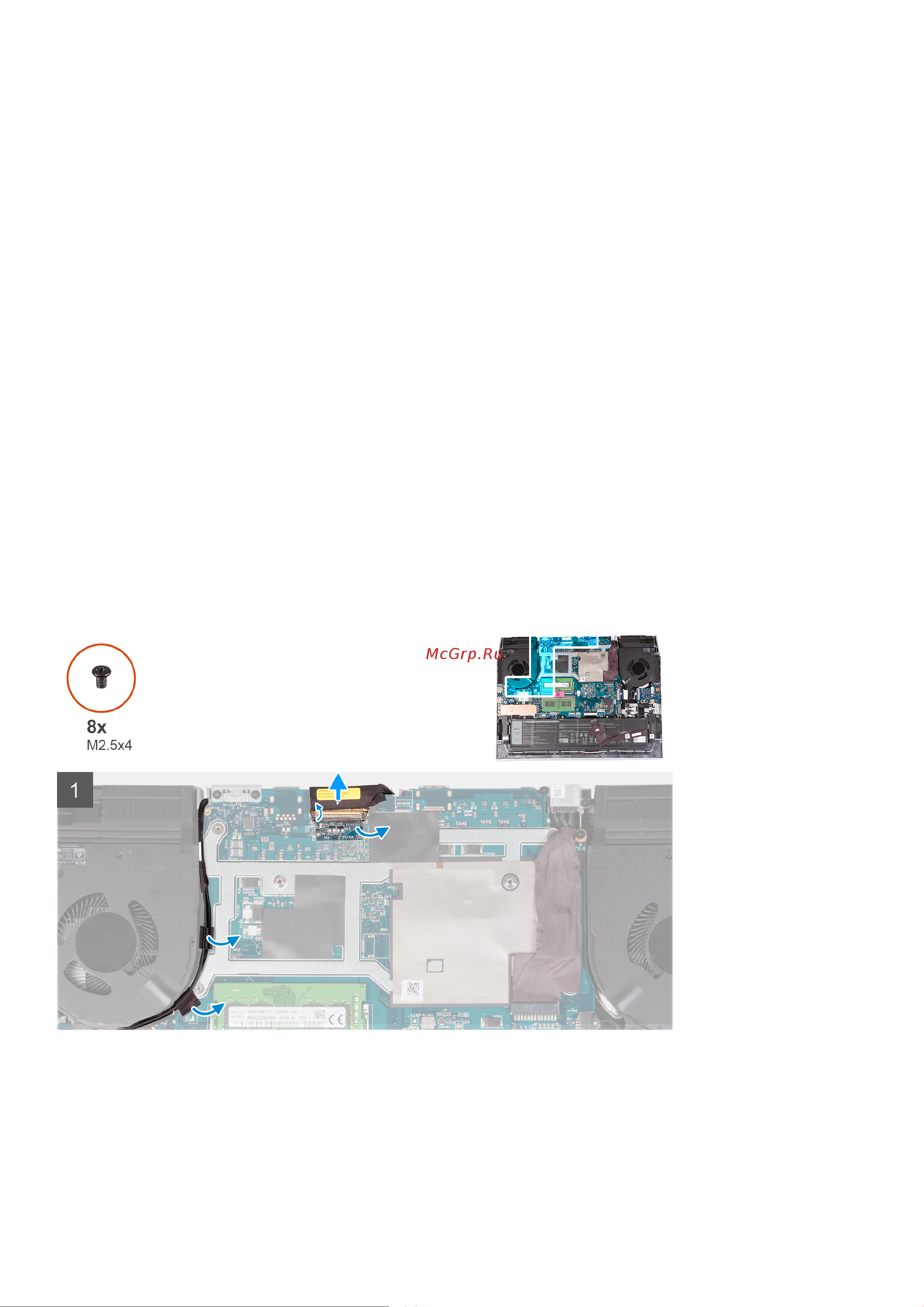

На следующих рисунках показано расположение дисплея в сборе и проиллюстрирована процедура снятия.
40 Извлечение и установка компонентов
