Dell G15 G515-0564 [52/80] Установка радиатора

Действия

1. Переверните системную плату.

2. Открутите шесть винтов (М2х4), которыми радиатор крепится к системной плате.

3. Снимите радиатор с системной платы.

Установка радиатора

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

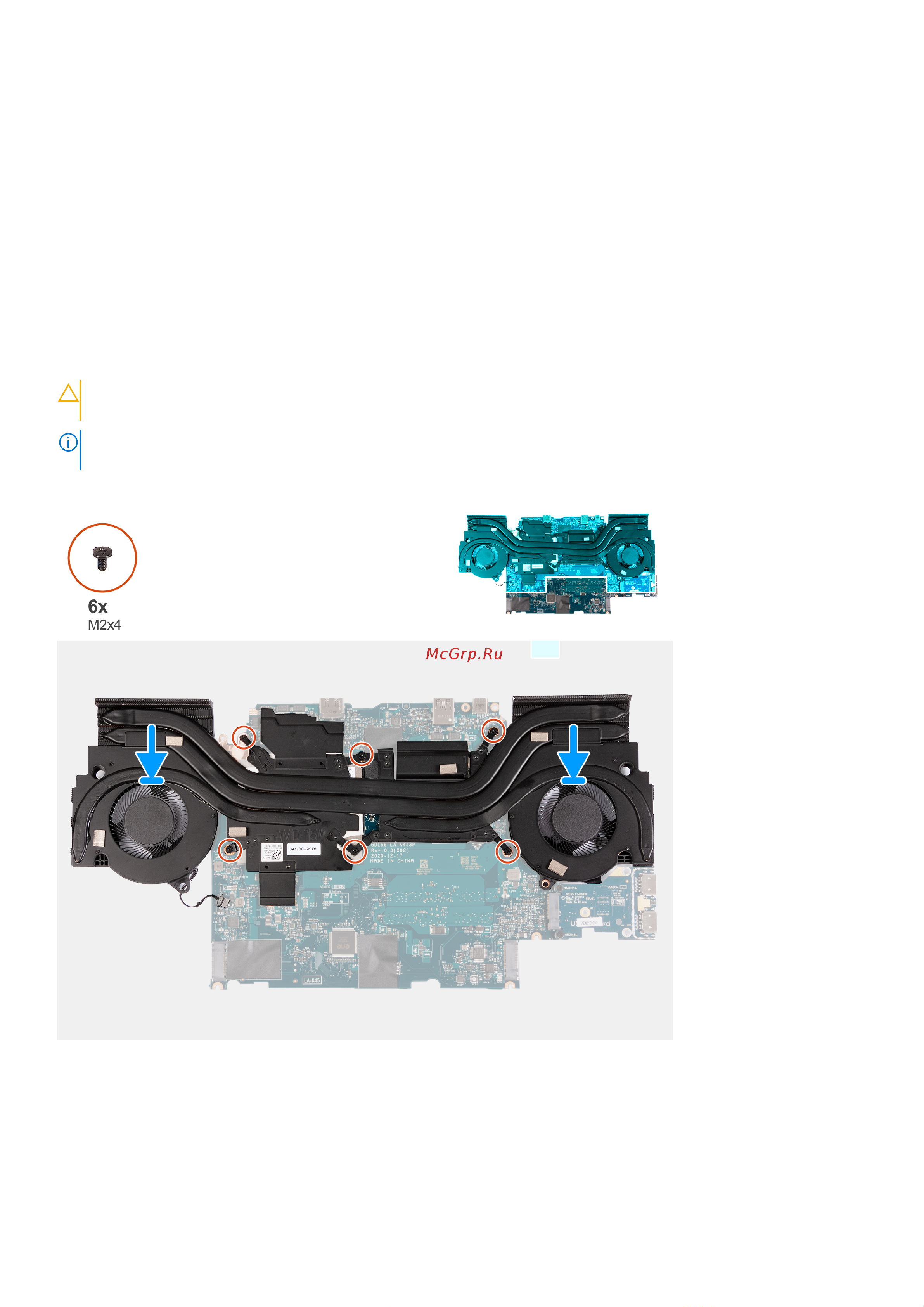

На следующем рисунке показано расположение радиатора и проиллюстрирована процедура установки.

ОСТОРОЖНО: Неправильное выравнивание радиатора процессора может повредить системную плату и

процессор.

ПРИМЕЧАНИЕ: В случае замены системной платы или радиатора используйте термопрокладку или термопасту из

комплекта поставки, чтобы обеспечить требуемую теплопроводность.

Действия

1. Поместите радиатор на системную плату и совместите резьбовые отверстия на радиаторе и на системной плате.

2. Вкрутите обратно шесть винтов (М2х4), чтобы прикрепить радиатор к системной плате.

3. Переверните плату ввода-вывода и совместите резьбовые отверстия на системной плате с резьбовыми отверстиями

на опорной панели и клавиатуре в сборе.
