Dell G15 G515-0564 [58/80] Снятие опорной панели и клавиатуры в сборе
![Dell G15 G515-0242 [58/80] Снятие опорной панели и клавиатуры в сборе](/views2/1864215/page58/bg3a.png)

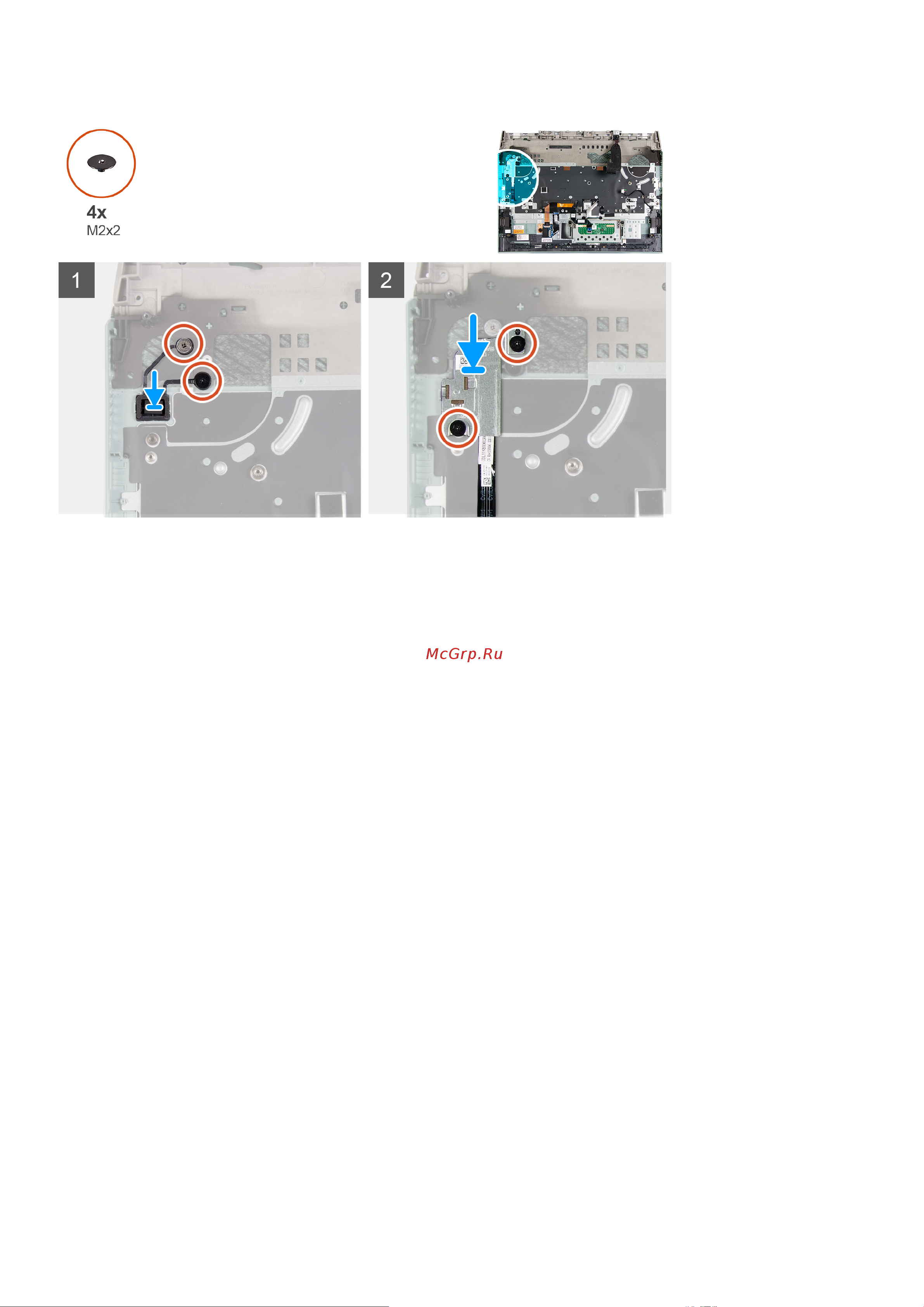

Действия
1. Вставьте кнопку питания в гнездо на опорной панели и клавиатуре в сборе.
2. Вкрутите обратно два винта (M2x2), чтобы прикрепить кнопку питания к упору для рук и клавиатуре в сборе.
3. Совместите резьбовые отверстия на защитной крышке кнопки питания с резьбовыми отверстиями на опорной панели и
клавиатуре в сборе.
4. Вкрутите обратно два винта (M2x2), чтобы прикрепить защитную крышку кнопки питания к опорной панели и клавиатуре
в сборе.
Следующие действия
1. Установите системную плату.
2. Установите модуль памяти.
3. Установите плату беспроводной сети.
4. Установите твердотельный накопитель 2.
5. Установите твердотельный накопитель 1.
6. Установите заднюю крышку.
7. Установите аккумулятор.
8. Установите нижнюю крышку.
9. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Упор для рук и клавиатура в сборе
Снятие опорной панели и клавиатуры в сборе
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Извлеките батарею.
4. Снимите тачпад.
5. Снимите заднюю крышку.
6. Снимите дисплей в сборе.
58 Извлечение и установка компонентов
