Dell G15 G515-0564 [59/80] Установка опорной панели и клавиатуры в сборе
![Dell G15 G515-0242 [59/80] Установка опорной панели и клавиатуры в сборе](/views2/1864215/page59/bg3b.png)
7. Извлеките твердотельный накопитель.
8. Извлеките твердотельный накопитель 2.
9. Извлеките плату беспроводной сети.
10. Извлеките модуль памяти.
11. Извлеките порт адаптера питания.
12. Извлеките динамики.
13. Выполните действия, приведенные в пунктах 1–17 раздела Извлечение системной платы.
ПРИМЕЧАНИЕ: Системную плату можно извлечь с прикрепленными радиатором и платой USB.
14. Извлеките кнопку питания.
Об этой задаче

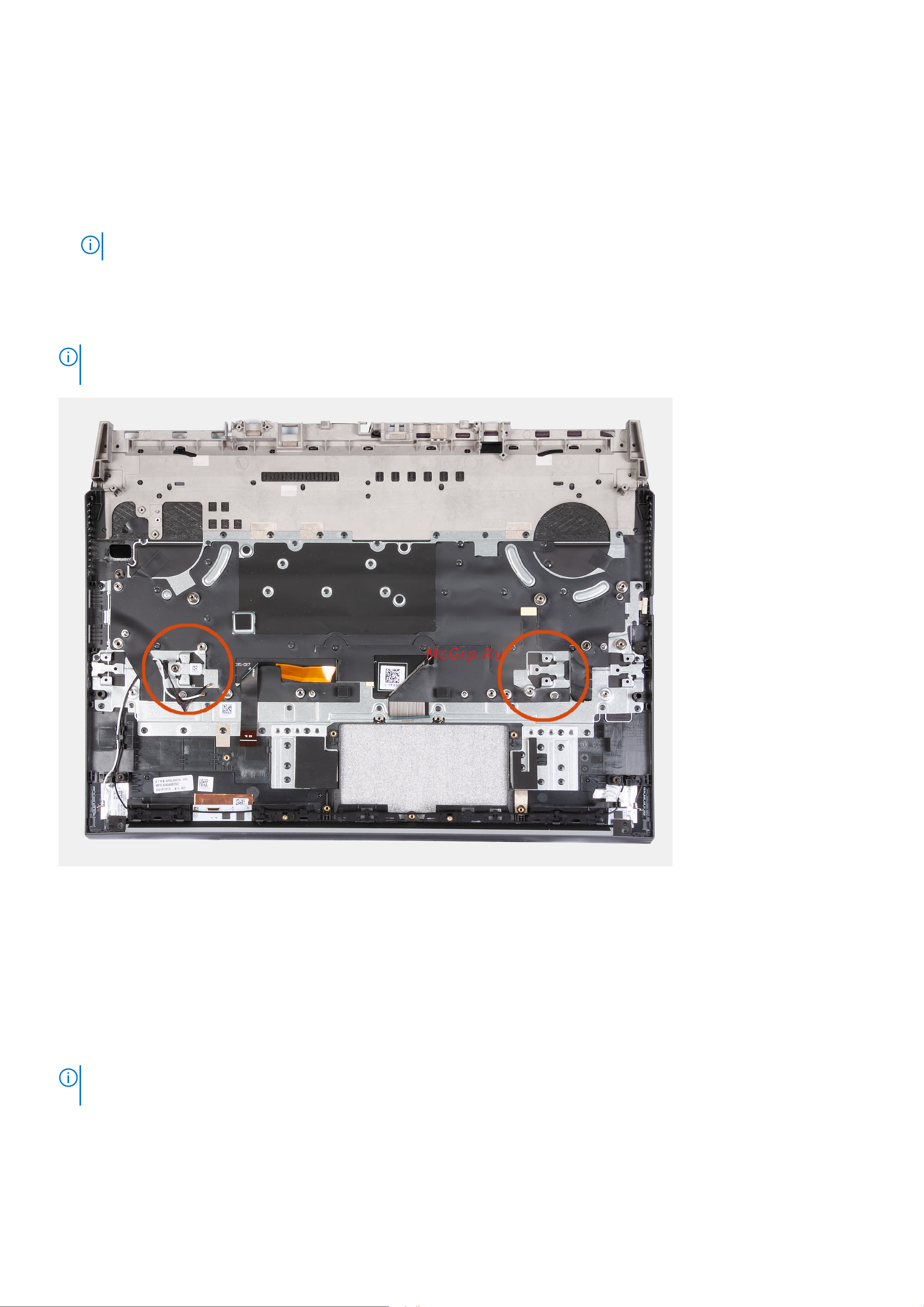

После выполнения шагов предварительных условий установлены упор для рук и клавиатура в сборе.
ПРИМЕЧАНИЕ: При замене упора для рук необходимо перенести крепления твердотельного накопителя, кронштейн
Type-C и кронштейн тачпада с имеющегося упора для рук на новый.
Установка опорной панели и клавиатуры в сборе
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
Установите упор для рук и клавиатуру в сборе на плоскую поверхность.
ПРИМЕЧАНИЕ: При замене опорной панели необходимо перенести крепления твердотельного накопителя со старой
опорной панели на новую.
Извлечение и установка компонентов 59
