Dell G15 G515-0564 [25/80] Таблица 2 цветовая схема антенных кабелей

Действия

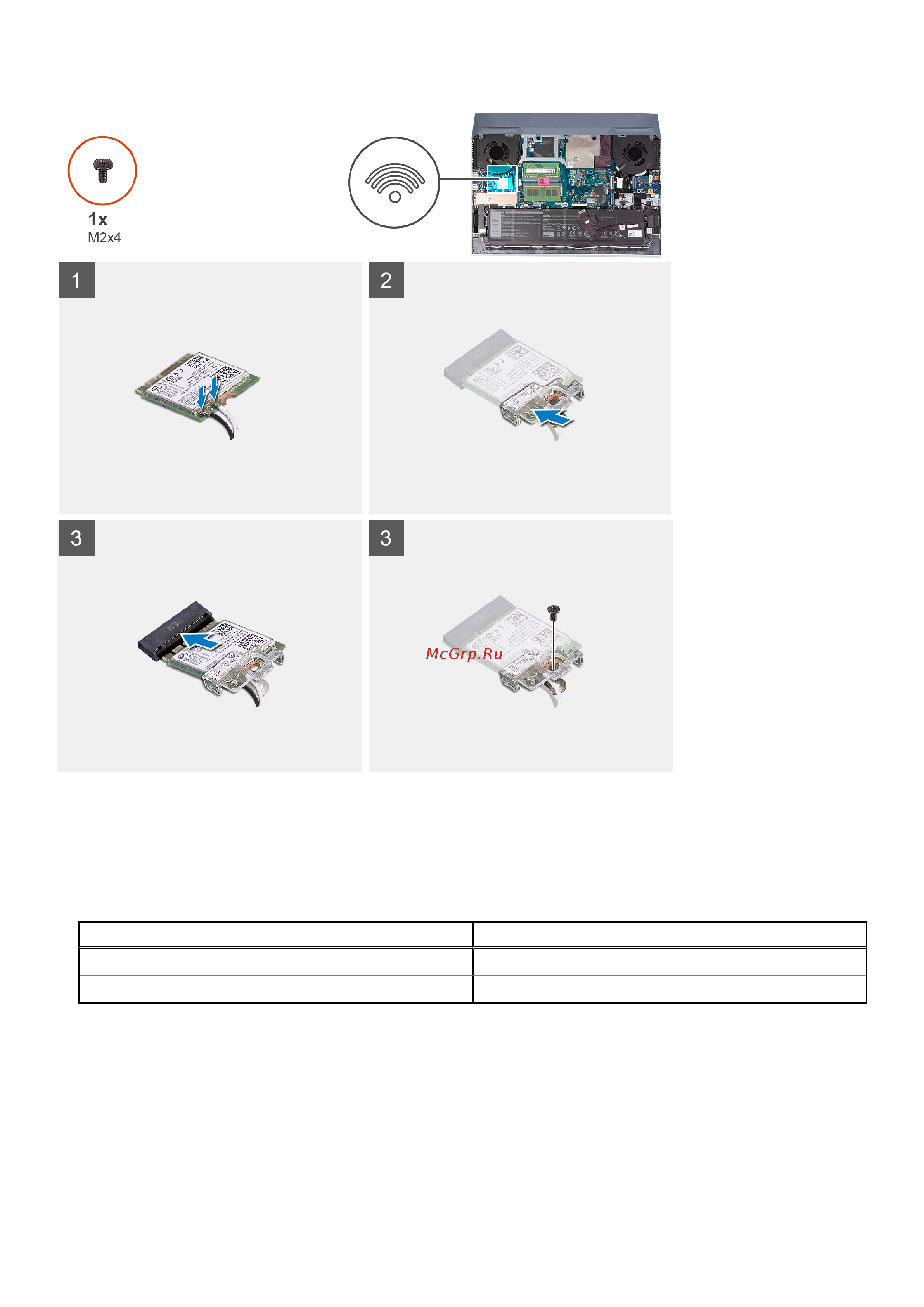

1. Подсоедините антенные кабели к плате беспроводной сети.

В приведенной ниже таблице описывается схема цветов антенных кабелей платы беспроводной сети, поддерживаемой

компьютером.

Таблица 2. Цветовая схема антенных кабелей

Разъемы на плате беспроводной сети Цвет антенного кабеля

Основной (белый треугольник) Белый

Вспомогательный (черный треугольник) Черный

2. Совместите выемку на плате беспроводной сети с выступом на слоте для платы беспроводной сети и вставьте плату в

слот под углом.

3. Выровняйте скобу платы беспроводной связи и установите на плату.

4. Закрутите винт (М2х4), чтобы закрепить плату беспроводной сети на плате USB.

Следующие действия

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
