Dell G15 G515-0564 [37/80] Установка задней крышки
![Dell G15 G515-7524 [37/80] Установка задней крышки](/views2/1864215/page37/bg25.png)
Действия
1. Открутите два винта (M2,5x5), которыми задняя крышка крепится на опорной панели и клавиатуре в сборе.
2. Открутите два винта (M2x2), которыми задняя крышка крепится на системной плате.
3. Отделите заднюю крышку от системной платы и снимите ее с опорной панели и клавиатуры в сборе.
Установка задней крышки
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

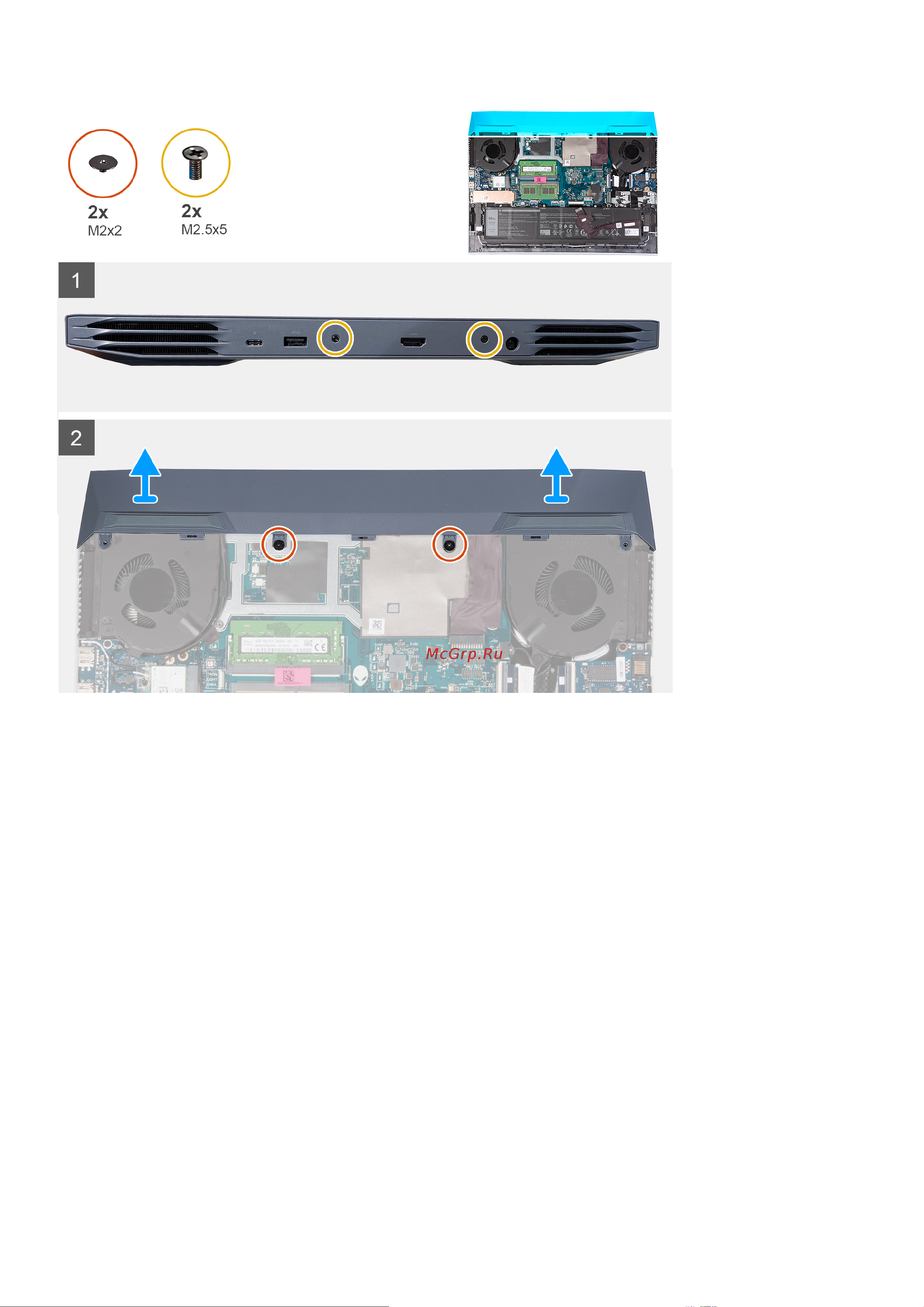

На следующем рисунке показано расположение задней крышки и проиллюстрирована процедура установки.
Извлечение и установка компонентов 37
