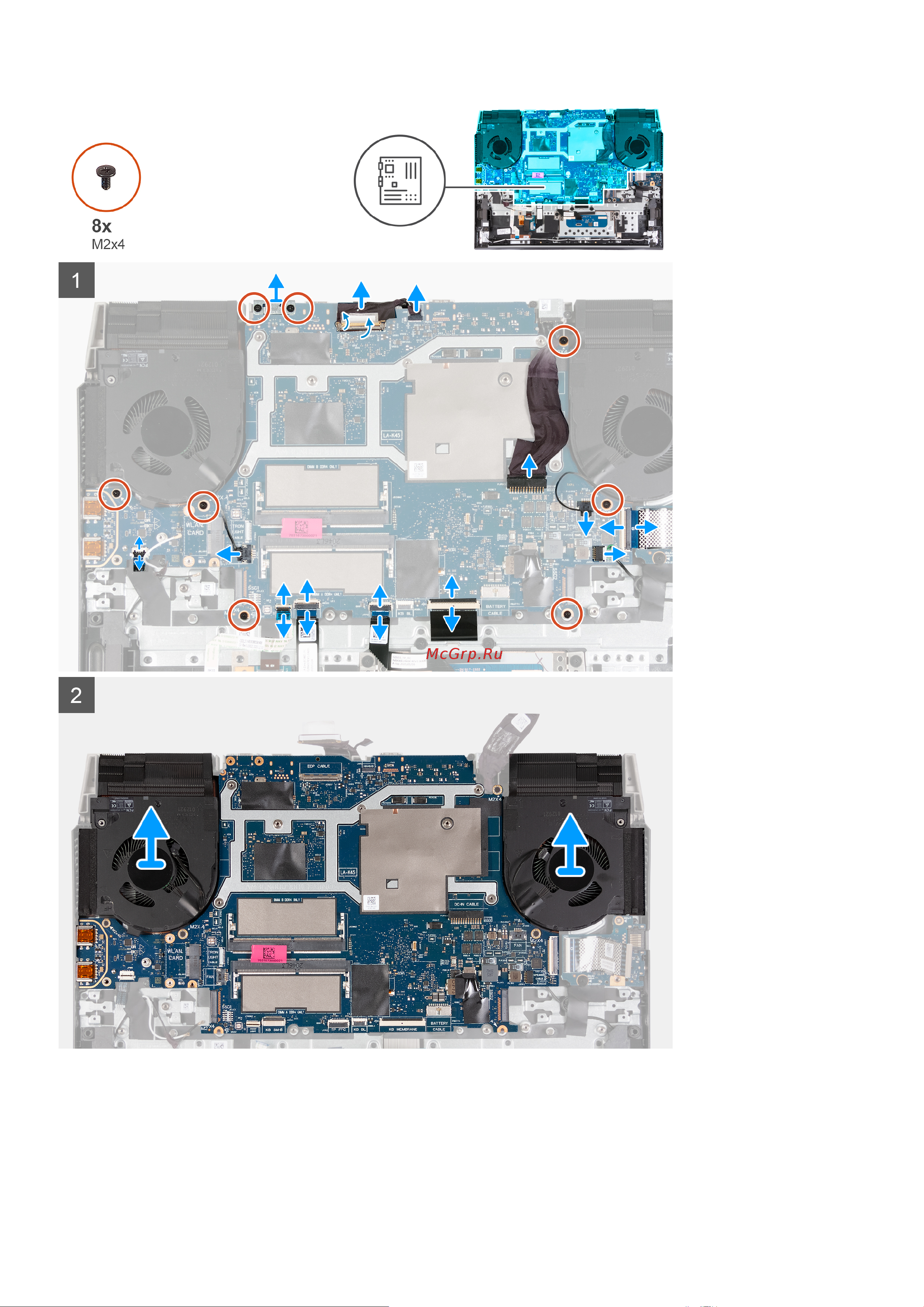

Действия
1. Открутите два винта (M2x4), которыми скоба порта USB Type-C крепится к системной плате, и снимите ее с системной
платы.
2. Отклейте ленту, которой кабель дисплея крепится к системной плате.
3. Откройте защелку, отсоедините кабель дисплея от системной платы и положите его на ровную и чистую поверхность.
46 Извлечение и установка компонентов
