7. Кабель подсветки клавиатуры 8. Кабель сенсорной панели
9. Кабель 4-зонной клавиатуры 10. Кабель индикатора на передней панели (опционально)
11. Кабель вентилятора 12. кабель кнопки питания.

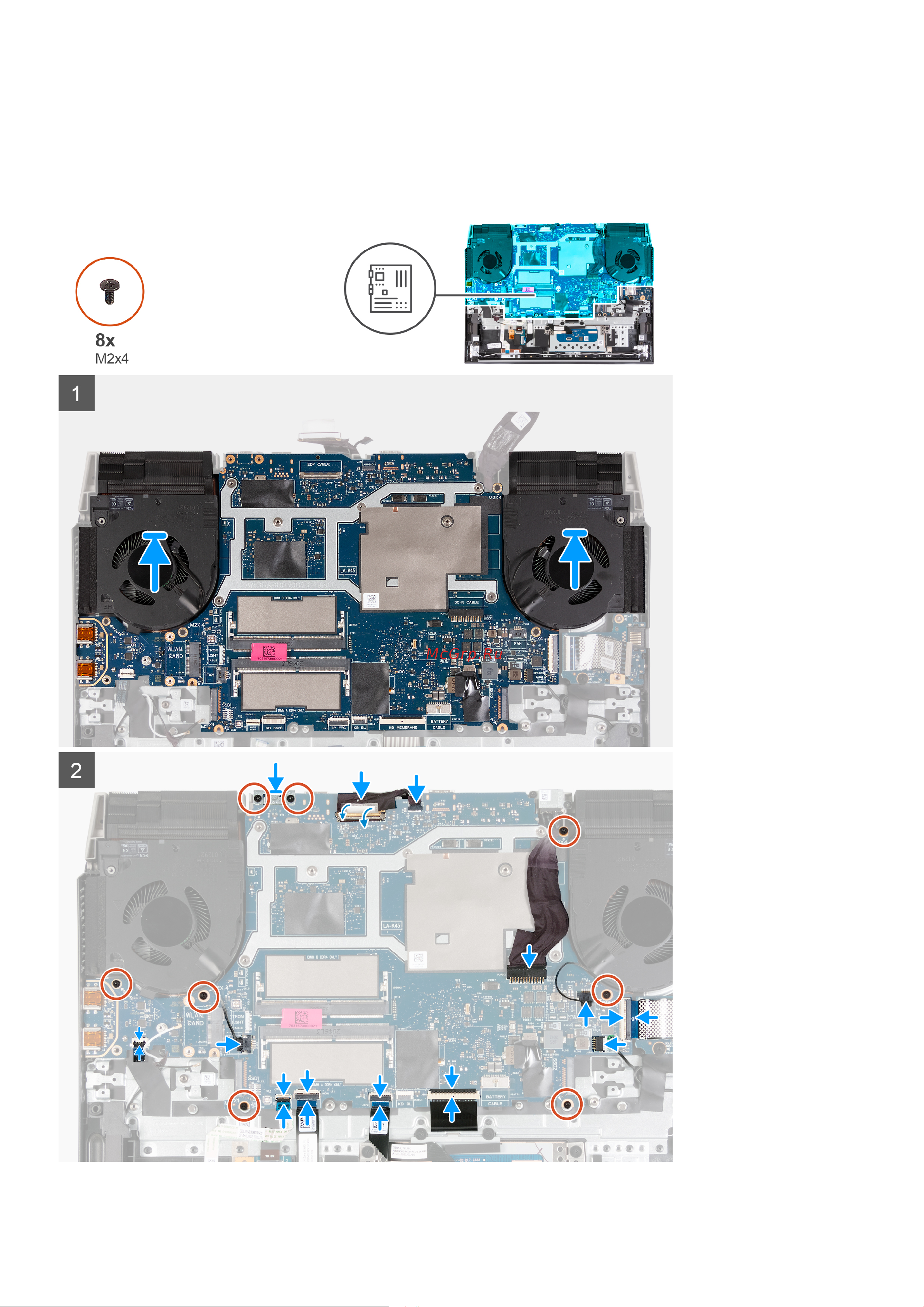

На следующем рисунке показано расположение системной платы и проиллюстрирована процедура установки.
Извлечение и установка компонентов 49
