Действия

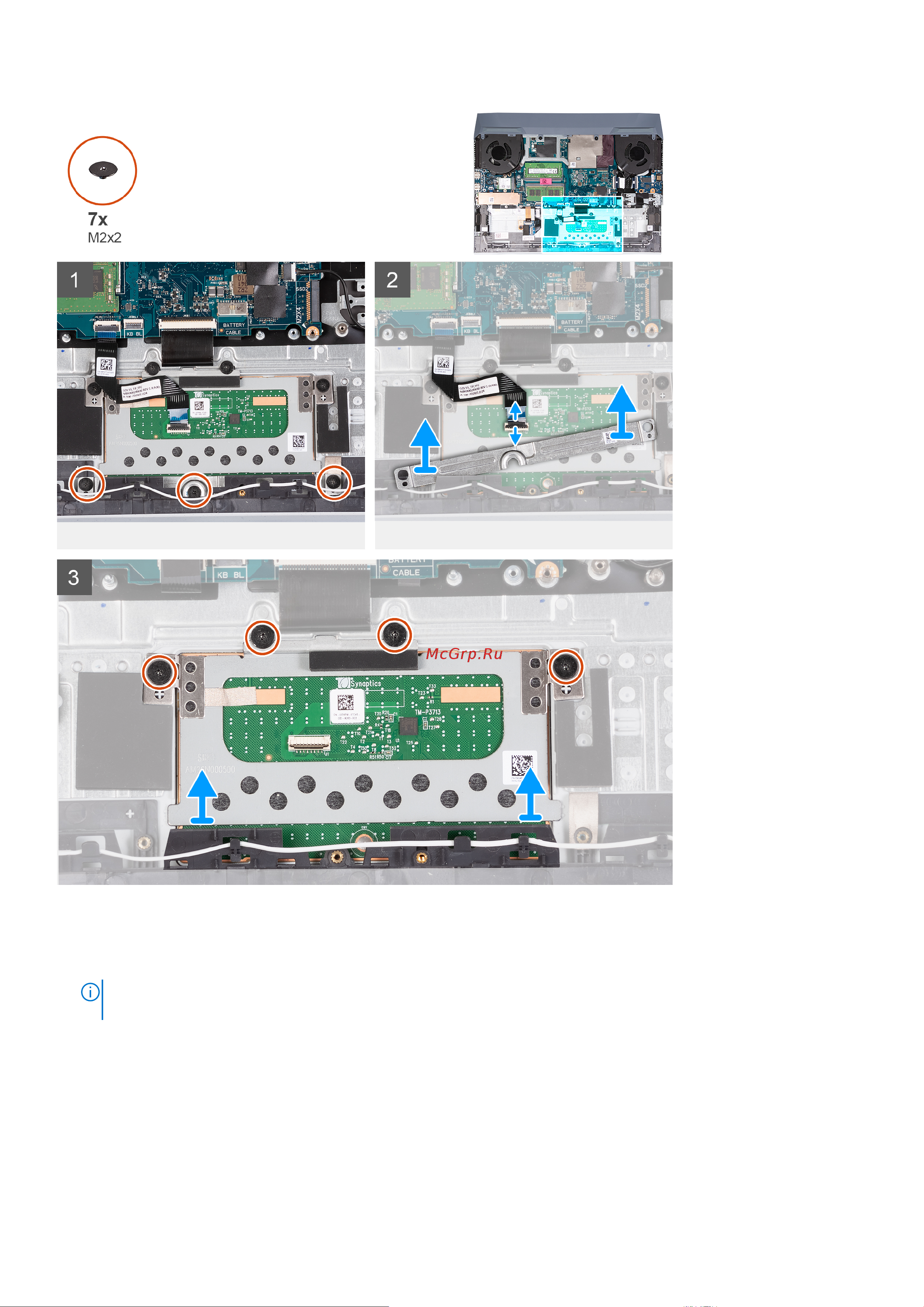

1. Открутите три винта (M2x2), которыми держатель сенсорной панели крепится к упору для рук и клавиатуре в сборе.
2. Снимите держатель тачпада с опорной панели и клавиатуры в сборе.
ПРИМЕЧАНИЕ: Если после снятия тачпада не планируется сразу устанавливать новый тачпад, установите
держатель тачпада обратно на опорную панель и клавиатуру в сборе.
3. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.
4. Открутите четыре винта (M2x2), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.
5. Снимите тачпад с опорной панели и клавиатуры в сборе.
Извлечение и установка компонентов 31
