14
Рабочий диапазон
температуры:
от -10℃ до + 50 ℃
Рабочая влажность
20%--80%
Размеры
150 мм X150мм X167.5мм
Масса
1/4 кг
Условия эксплуатации
В помещении
Режим
дистанционного
управления (IP)
Дистанционное обновление, перезагрузка и восстановление заводских параметров.
Аксессуары
Источник питания,RS232 управляющий кабель USB3.0 кабель （U3 модель）,USB2.0 кабель U2 модель), пульт
дистанционного управления, инструкция, гарантийный талон
Опционный аксессуар
Скоба
2.4 Описание интерфейса
2.4.1 Внешний интерфейс
1) Внешний интерфейс ST моделей: Вход RS232 /Выход RS485 Вход, Аудио вход,3G-SDI Выход, HDMI Выход, LAN, DC12V
интерфейс питания.

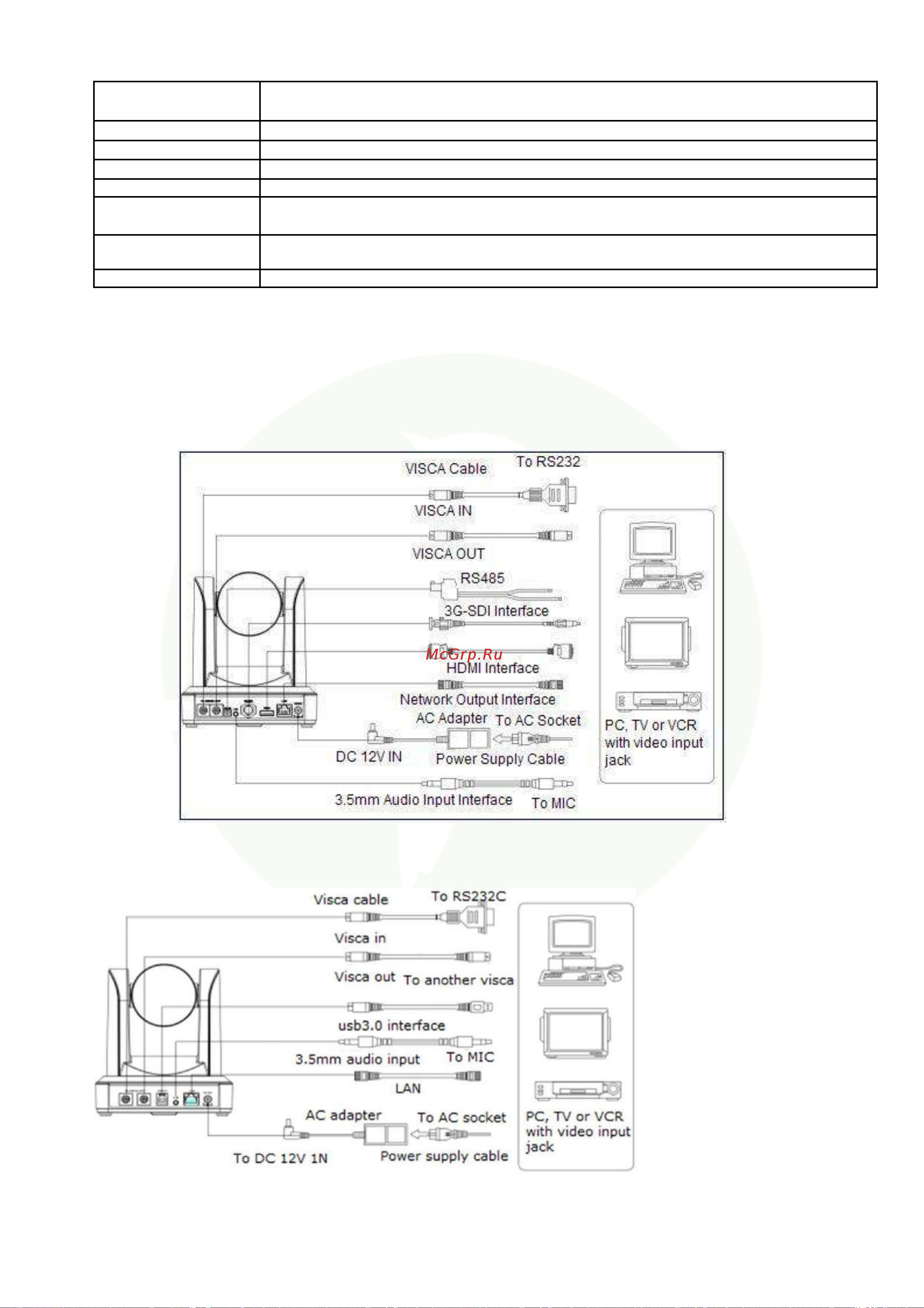

Рисунок 2.3. Схема внешнего интерфейса модели ST.
2) Внешний интерфейс U моделей: Аудио вход, выход USB 3.0, LAN, интерфейс питанияDC12V.
Рисунок 2.4. Схема внешнего интерфейса модели U3.
