18

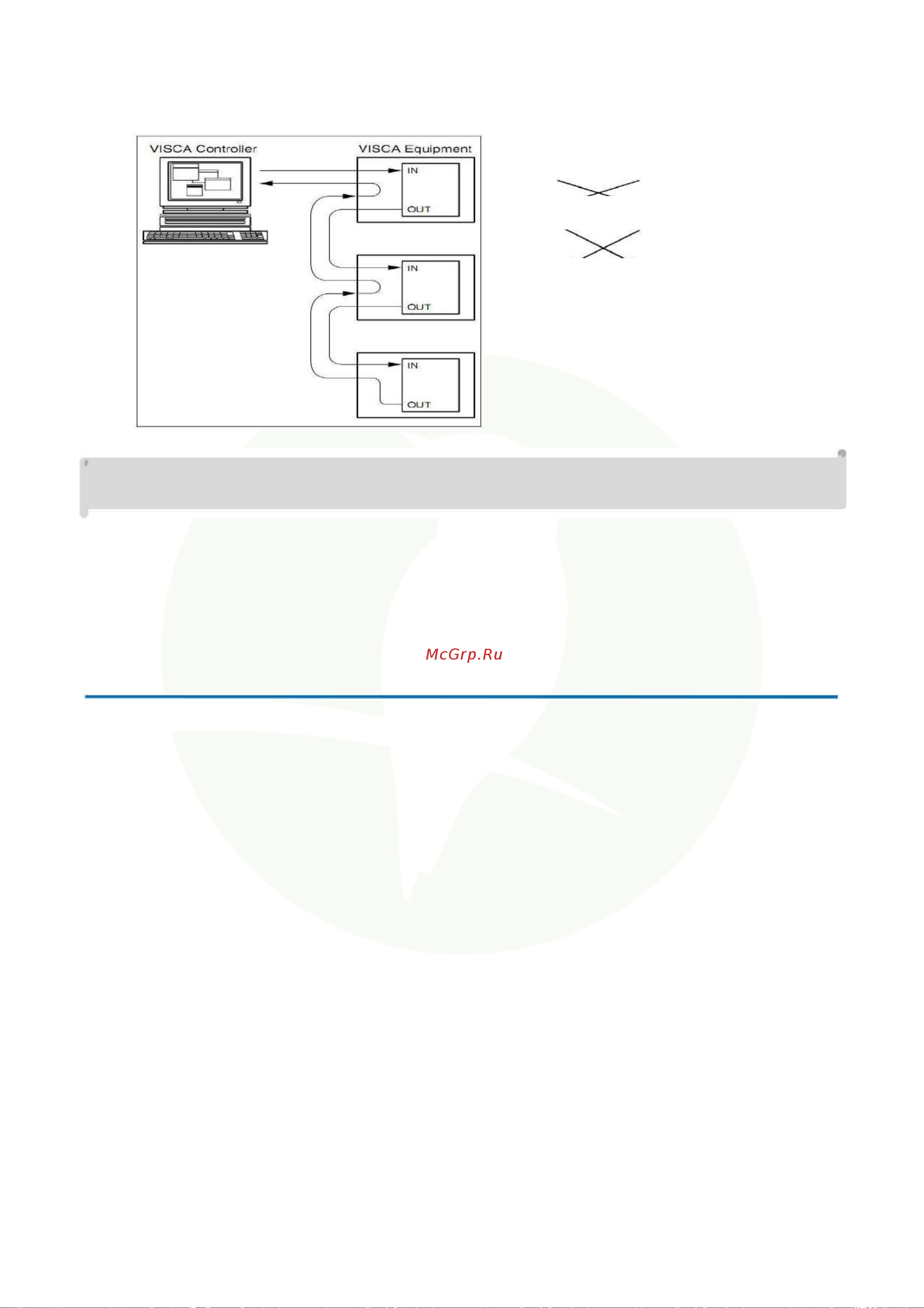

5) Сетевой протокол VISCA показан ниже.
Метод последовательного подключения камеры
Камера 1
Камера 2
1. DTR
2. DSR
3. TXD
4. GND
5. RXD
6. GND
7. IR OUT
8. NC
1. DTR
2. DSR
3. TXD
4. GND
5. RXD
6. GND
7. OPEN
8. OPEN
Примечание: Во всех моделях имеются входные и выходные интерфейсы RS232, что позволяет соединить их
последовательно указанным выше способом.
3. Инструкция по эксплуатации
3.1 Видео выход
3,1.1 Начальная конфигурация при включении питания
При включении питания, в камере будет выполнена начальная конфигурация. Индикатор будет мигать. Когда камера
возвращается в позицию HOME (среднее положение для Р/Т) и объектив завершает операцию приближения/удаления,
автоматическое тестирование завершается. ИК индикатор перестает мигать. Если предустановка установлена на 0, после
начальной конфигурации камера повернется в позицию предустановки 0.
3,1.2 Видео выход
Подключите кабель видео выхода. Режим выхода выбирается в соответствии с моделью устройства.
Рисунок 1.4.1 для информации (информация по интерфейсу выхода для каждой модели)
1)
Сетевой выход: подключите камеру через сетевой кабель, затем откройте браузер, введите IP адрес камеры (заводская
установка по умолчанию 192.168.5.163) в адресной строке, затем на странице входа введите имя пользователя и пароль
(заводская установка по умолчанию "admin"). Войдите на предыдущую страницу, и будет выведено изображение.
Примечание: Если вы забыли имя пользователя, пароль, IP адрес, можно вручную восстановить настройки по
умолчанию, нажав на пульте дистанционного управления комбинацию из клавиш * #.
2)
3G-SDI или DVI (HDMI) выход.: Подключите монитор с соответствующим интерфейсом видео выхода для вывода
изображения на монитор.
3)
USB3.0 выход: Подключите устройство к компьютеру с помощью интерфейса USB 3.0 (синий), откройте менеджер
устройств для проверки наличия устройства отображения и что контролер USB распознает устройство USB 3.0. После
соответствующей идентификации, откройте программное обеспечение, выберите устройство отображения и затем на него
будет выведено изображение.
4)
Подключите устройство к компьютеру с помощью интерфейса USB 2.0 (черный), откройте менеджер устройств для
проверки наличия устройства отображения и что контролер USB распознает устройство. После соответствующей
идентификации, откройте программное обеспечение, выберите устройство отображения и затем на него будет выведено
изображение.
