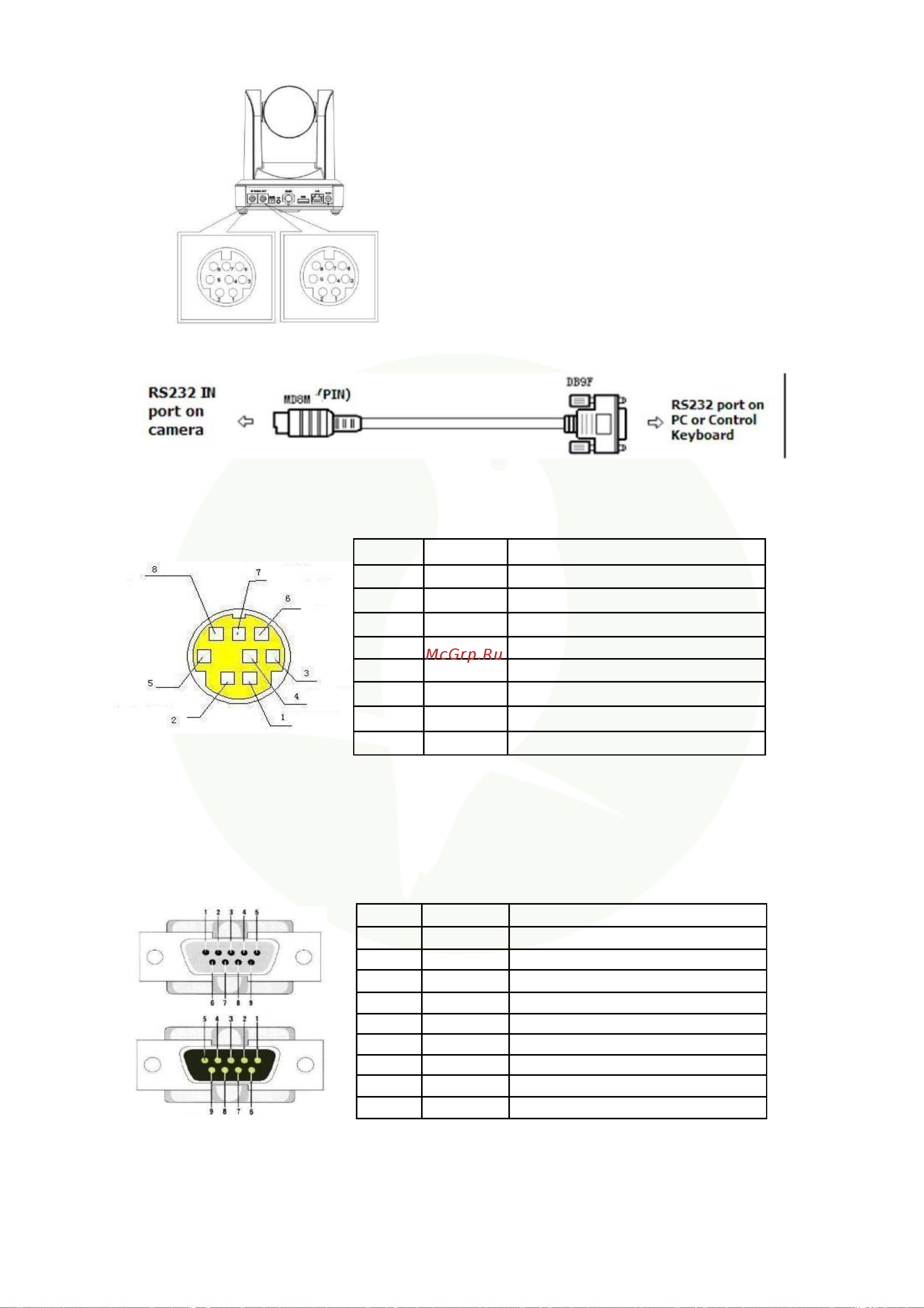

Clevermic 1011HDB-20 POE [18/48] Описание порта
![Clevermic 1011HDB-20 POE [18/48] Описание порта](/views2/1870993/page18/bg12.png)
17
7. IR OUT 7.RTS
8. NC 8.CTS
9. RI
2) Описание порта RS-232 Mini-DIN 8-pin
№
Порт:
Описание
1
DTR
Терминал данных готов
2
DSR
Готовность источника данных
3
TXD
Передача данных
4
GND
Заземление системы
5
RXD
Прием данных
6
GND
Заземление системы
7
IR OUT
Сигнал ИК пульта управления
8
NC
Нет соединения
3) Описание порта RS232 (DB9)
№
Порт:
Описание
1
DCD
Наличие несущей
2
RXD
Прием данных
3
TXD
Передача данных
4
DTR
Терминал данных готов
5
GND
Заземление системы
6
DSR
Готовность источника данных
7
RTS
Запрос на отправку
8
CTS
Разрешение на передачу
9
RI
Индикатор вызова
