19

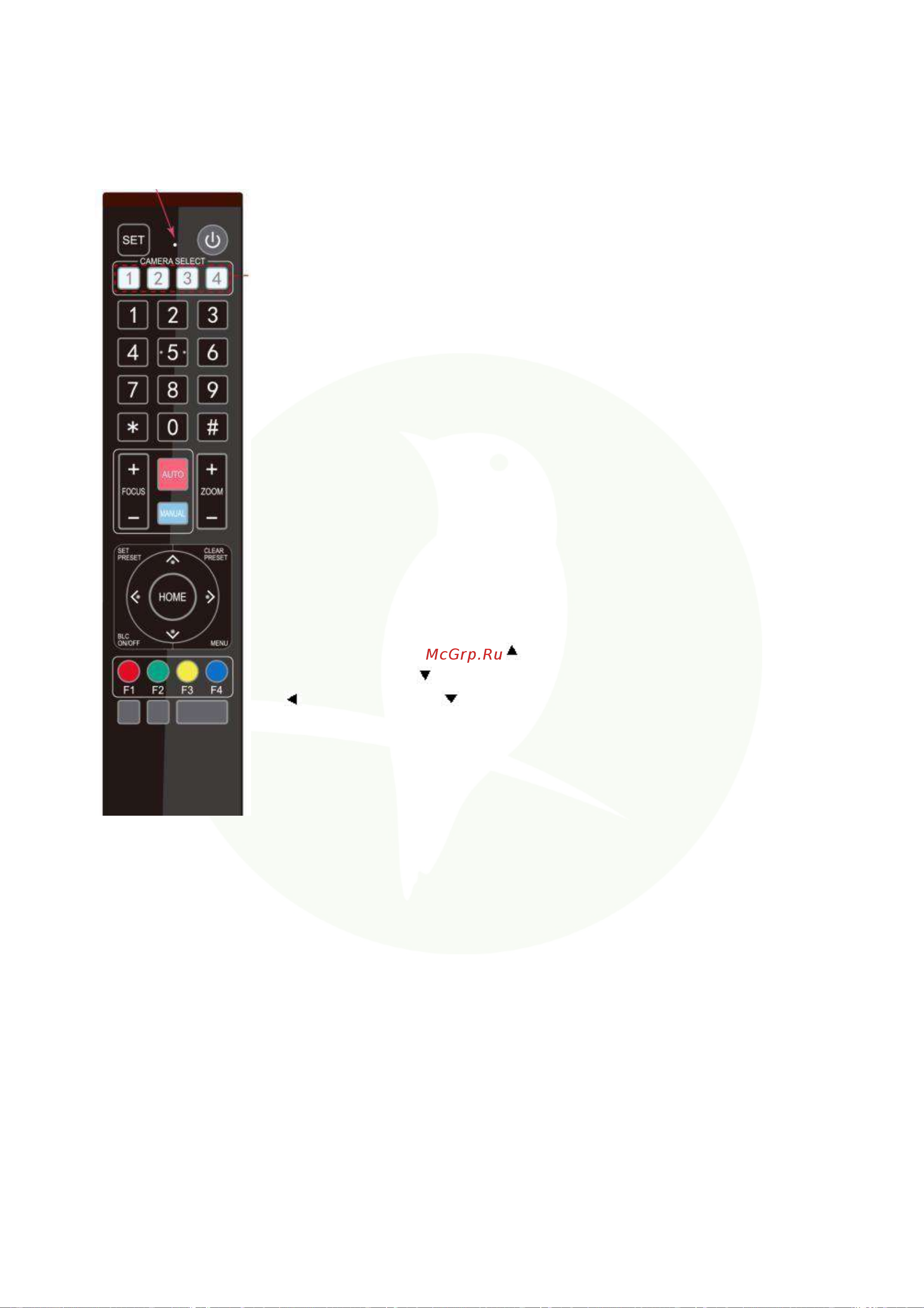

3.2 Пульт дистанционного управления
3.2.1
Описание клавиш
1.
Клавиша Standby
После длительного нажатия на клавишу 3S, камера переходит в режим ожидания. Нажмите и
удерживайте клавишу 3S еще раз. Камера выполнит процедуру самотестирования и вернется в позицию
HOME. (Примечание: При включении питания и выборе предустановки 0, и при отсутствии каких-либо
действий в течение 12 секунд, камера автоматически перейдет к указанной позиции предустановки.)
2.
Выбор адреса камеры
Выберите адрес камеры, с которой будете работать.
3.
Цифровые клавиши
Установка и запуск предустановок 0 - 9.
4.
Клавиши *,#
Комбинации клавишКлавиша управления фокусировкой
Автоматическая фокусировка: Вход в режим автоматической фокусировки.
Ручная фокусировка: Фокусировка камеры осуществляется вручную.
Регулировка фокусировки в ручном режиме осуществляется нажатием клавиш [focus +] или [focus -].
5.
Клавиша управления зуммированием
Zoom＋: приближение
Zoom－: удаление
6.
Установка или очистка клавиши Preset
Установка Preset: Клавиша установки предустановки плюс цифровые клавиши 0 - 9:
Очистка клавиши предустановки: Клавиша очистки предустановки плюс цифровые клавиши 0 - 9:
7.
Клавиша управления
панорамированием/наклоном Нажмите
клавишу: Вверх Нажмите клавишу: Вниз Нажмите
клавишу: Влево Нажмите клавишу: Вправо
Клавиша «HOME»: Возврат к центральному положению или переход на следующий уровень меню.
9.
Клавиша управления BLC
Включение/выключение компенсации задней подсветки.
10.
Установка Меню
Открытие или закрытие экранного меню.
Вход/выход из экранного меню или возврат в предыдущее меню.
11.
Установка адреса камеры для управления с ИК пульта дистанционного управления
【*】+【＃】+【F1】: Адрес камеры No.1
【*】+【＃】+【F2】:Адрес камеры No. 2
【*】+【＃】+【F3】: Адрес камеры No. 3
【*】+【＃】+【F4】:Адрес камеры No. 4
12.
Комбинации клавиш
1) 【#】+【#】+【#】:Очистка всех предустановок
2)【*】【 +#】【 +6】 :Восстановлениезаводских установок по умолчанию
3) 【*】+【#】+【9】: Щелчковый выключатель 4) 【*】+【#】+Auto: Вход в режим выдержки
5) 【*】+【#】+【3】: Установка меню на китайский язык 6) 【*】+【#】+【4】: Установка меню на английский язык
7) 【* 】+ 【# 】+Ручной: Восстановление имени пользователя по 8) 【#】+【#】+【0】: Переключение видео формата на 1080P60
умолчанию, пароля, IP адреса.
9) 【#】+【#】+【1】: Переключение видео формата на 1080P50 10) 【#】+【#】+【2】: Переключение видео формата на 1080I60
11) 【#】+【#】+【3】: Переключение видео формата на 1080I50 12) 【#】+【#】+【4】: Переключение видео формата на 720P60
13) 【#】+【#】+【5】: Переключение видео формата на 720P50 14) 【#】+【#】+【6】: Переключение видео формата на 1080P30
15) 【#】+【#】+【7】: Переключение видео формата на 1080P25 16) 【#】+【#】+【8】: Переключение видео формата на 720P30
17) 【#】+【#】+【9】: Переключение видео формата на 720P25
