Clevermic 1011HDB-20 POE [6/48] Начальная конфигурация при включении питания

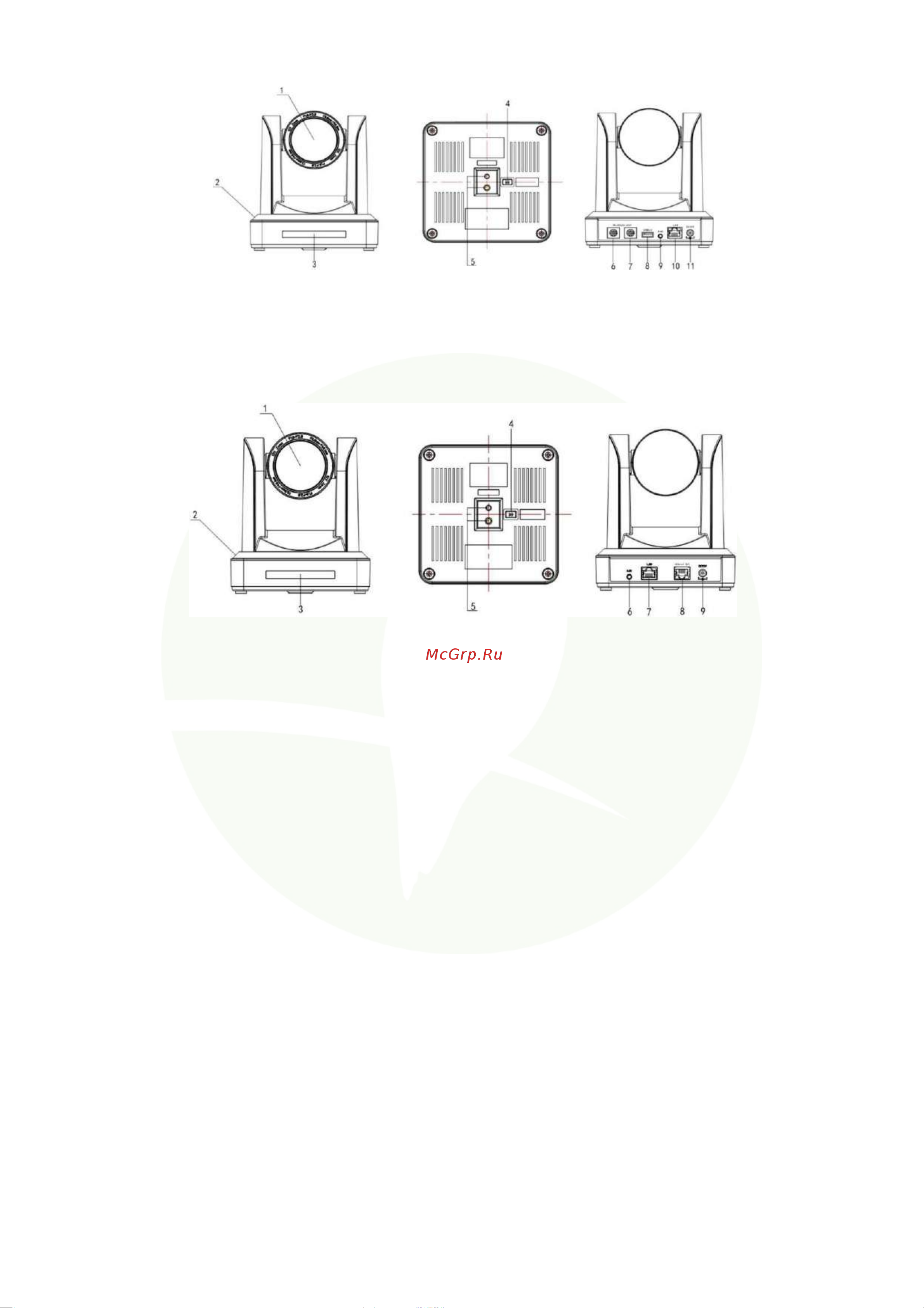

Рисунок 1.3 Интерфейс модели серии 1011U2 (USB 2.0)

Объектив камеры 6. Интерфейс управления RS232 (вход)

Основание камеры

7. Интерфейс управления RS232 (выход)

8. Интерфейс USB 2.0

Индикатор пульта дистанционного управления

9. Интерфейс аудио входа

Нижний DIP переключатель

10. Сетевой интерфейс 10/100 М

Отверстие для установки штатива 11. Гнездо источника питания DC 12V

Рисунок 1.4 Интерфейс модели 1011HDBaseTS

Объектив камеры

Индикатор пульта дистанционного управления

Основание камеры

Нижний DIP переключатель

Отверстие для установки штатива

Интерфейс HD-BaseT

Аудио вход

Гнездо источника питания DC 12V

Сетевой интерфейс 10/100 М

Аудио вход: Пользователи могут использовать внешний микрофон или звукосниматель (3.5 мм аудио кабель). Аудио и видео

выход подключаются одновременно через порт LAN.

1.2 Начальная конфигурация при включении питания

1) Включение питания: Подключите блок питания DC 12V к разъему питания.

2) Начальная конфигурация: При включении питания загорается индикатор. Датчик пульта ДУ начинает мигать, головная

часть камеры перемещается снизу слева к низу и затем в исходное положение (HOME) (среднее положение по горизонтали и

вертикали), с одновременным вытягиванием модуля камеры. Прекращение мигания индикатора датчика приема сигнала с

пульта ДУ означает, что самопроверка закончена.

Примечание: При установке предустановки 0, после завершения самопроверки при включении питания, камера

автоматически перемещается в позицию предустановки 0.

1.3 Видео выход

Камеры этой серии имеют различные видео выходы: модели S оборудованы видео выходом LAN, HDMI и 3G-SDI, модели U

получают видео с LAN и USB 3.0, а модели U2, получают видео с LAN и USB 2.0. HD модели с LAN и HD-Base T.

1) Видео выход с LAN.

а. Порт подключения сетевого кабеля: S модель--No.12 на рис. 1.1; U Модель --No. 8 на рис. 1.2; U2 модель --No.8 на рис.
