7

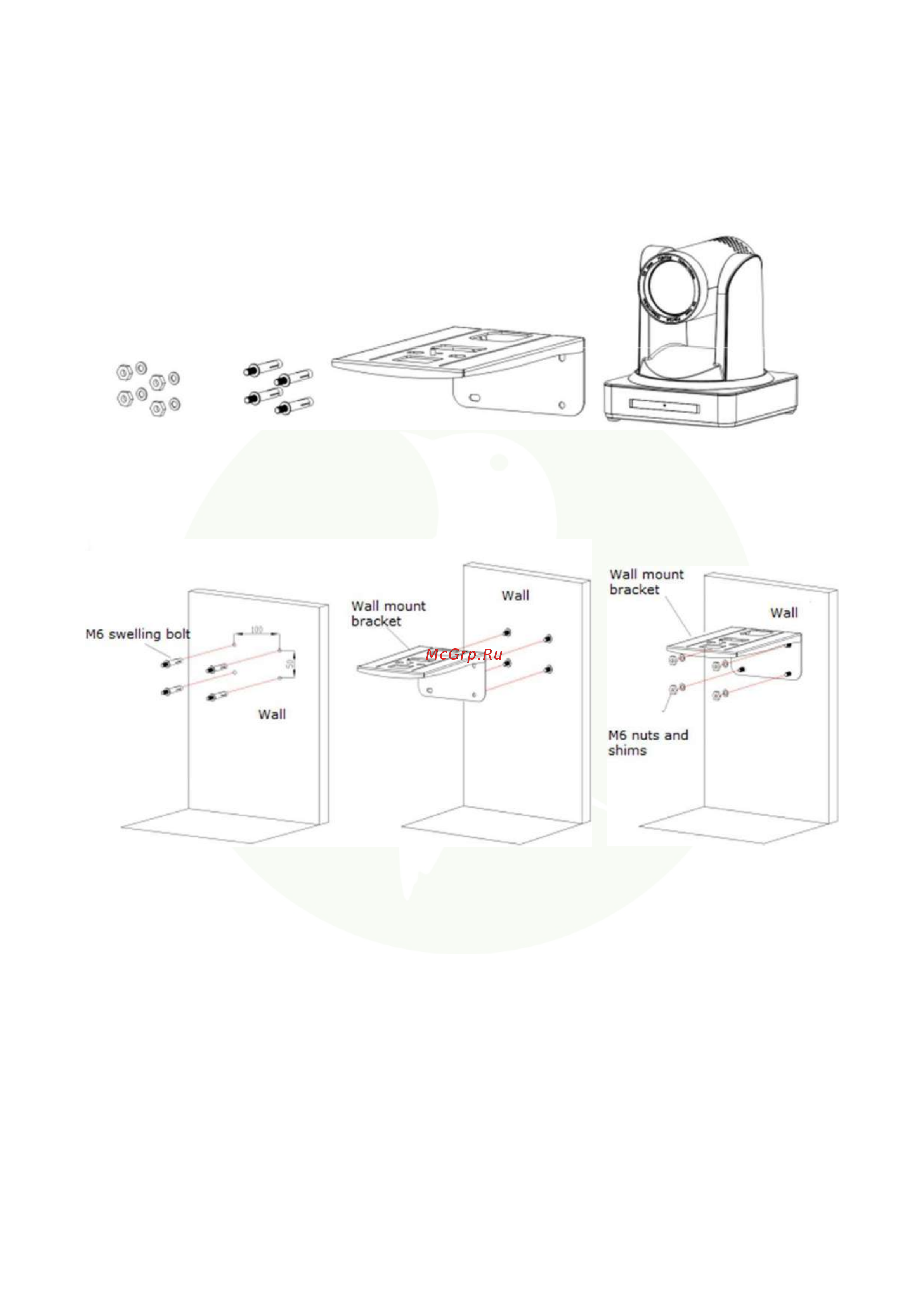

1.4 Монтажная полка
Примечание: Полка может быть закреплена по шаблону на бетонной стене прямо или вверх дном, но не может быть
установлена на стене из гипсокартона.
1) Монтаж на стене
Гайка и шайба М6
Болт М6
Монтажная полка
Камера
Шаг 2
Шаг 3
Шаг 1
