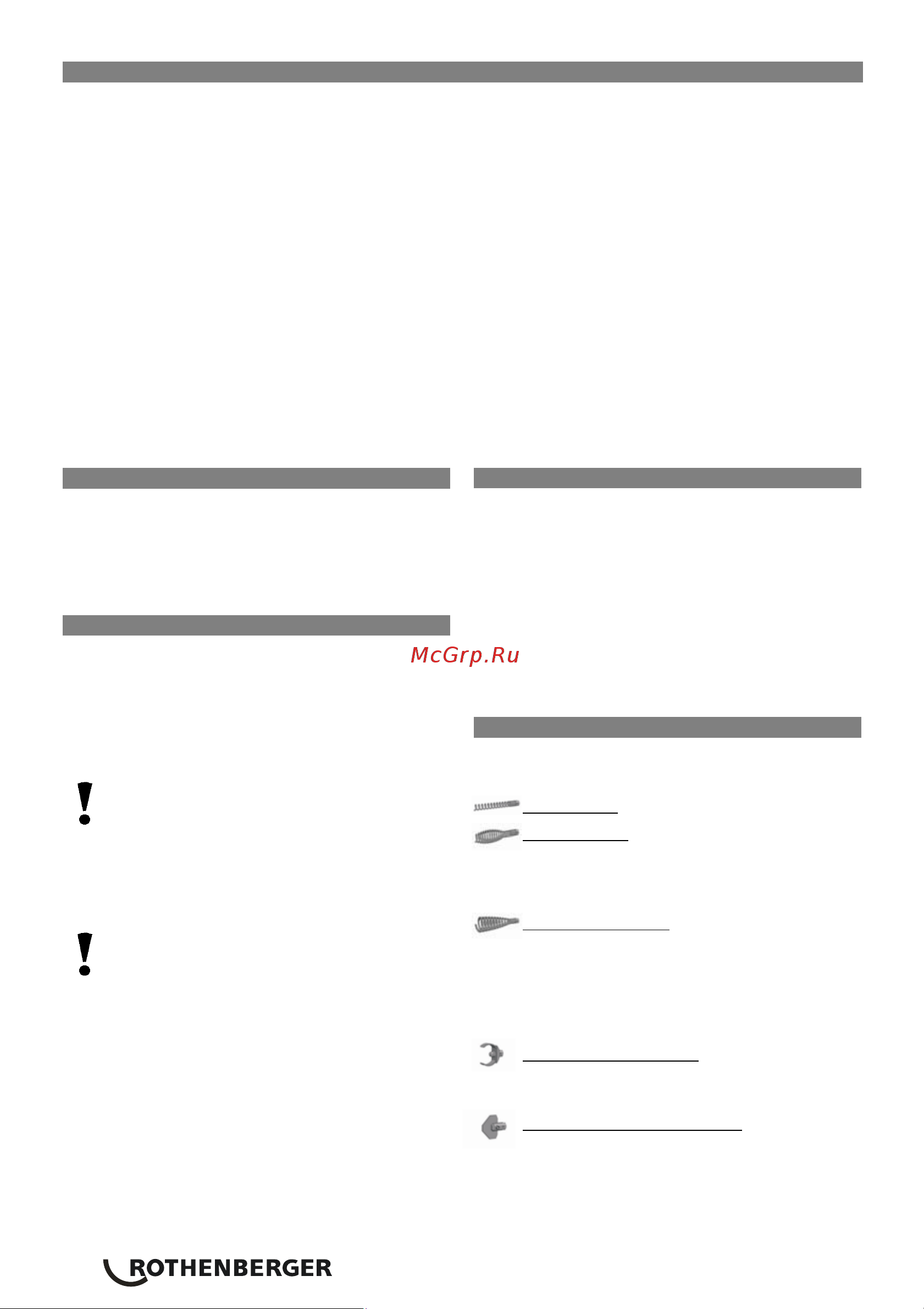

Rothenberger R 750 (72689) [72/112] V othenberger

64 ČESKY

Technická data / Oblasti použití R550 R600 R650 R750

Napětí ................................................... 230 V / 110 V / 115 V, 50 Hz / 60 Hz.

Jmenovitý příkon .................................. 250 W .............. 400 W ............. 800 W ............... 900 W

Pracovní otáčky .................................... 575 min-1 ........ 460 min-1 ........ 620 min-1 ......... 460 min-1

Hmotnost .............................................. 15 kg ................20,9 kg ............ 22,8 kg ............. 29,5 kg

Velikost spirály...................................... ø16 mm ............ø16/22 mm ..... ø16/22 mm ....... ø22/32 mm

Velikost spirály s příslušenstvím........... ø8/10 mm .........ø8/10 mm ....... ø8/10 mm ......... ø8/10/16 mm

Max. pracovní délka ............................. 40 m ................60 m ................ 65 m ................. 80 m

Pracovní rozsah – průměr trubky ......... ø20-100 mm .... ø20-150 mm .... ø20-150 mm .... ø20-200 mm

Třída ochrany ....................................... I ....................... I ........................ I ....................... I

Typická vážená hodnota vibrací na ruce <2,5 m/s2 ........ <2,5 m/s2 ......... <2,5 m/s2 ........ <2,5 m/s2

Typická vážená:

Hladina akustického tlaku..................... 75 dB(A) ......... 75 dB(A) ............ 80 dB(A) .......... 80 dB(A)

Používejte chrániče sluchu! Hladina akustického výkonu 85 dB(A).

Naměřené hodnoty odpovídají EN 61029-1.

Připojení na sít

Připojit pouze do jednofázové střídavé sítě o napětí

uvedeném na štítku. Lze připojit i do zásuvky bez

ochranného kontaktu neboť spotřebič je třídy II.

Tento stroj se smí provozovat pouze přes proudový

chránič s max. 30 mA svodového proudu.

Použití standardní spirály A

Průměry a délky spirály, které lze použít, jsou

uvedeny v technických datech.

Spirála se může rozdělit na jednotlivé části; dělení

se provádí tak, že dělicí klíč zasunete do otvoru ve

spojce a spojku rozpojíte vytažením jejích částí do

strany.

Používejte pouze tak dlouhé části spirály,

jaké budete skutečně potřebovat!

1 Vyjměte spirálu zevnitř z držáku.

2 Spirálu protáhněte strojem.

3 Zezadu na stroj nasuňte ochrannou trubku a

zajistěte ji.

Ochrannou trubku používejte vždy! Tato

ochranná trubka slouží jako vedení spirály

tlumící chvění a vibrace, jako lapač nečistot,

resp. Jako bezpečnostní prvek pro ochranu

obsluhy.

Použití spirály 8 mm / 10 mm B

U úzkých trubek, resp. trubkových kolen použijte

spirály 8 mm nebo 10 mm (příslušenství na

objednávku).

1 Cca 30 cm spirály vytáhněte z adaptéru se

zásobníkem.

2 Adaptér se zásobníkem zasuňte zezadu do

stroje a zajistěte jej pojistkou.

Brzdění adaptéru se zásobníkem se provádí

vytažením ruční páky zcela nahoru.

Použití nástrojů C

Podle druhu ucpání potrubí je možné na standardní

spirálu upevnit různé nástroje:

Přímý vrták

: Pro průzkum druhu ucpání.

Vejčitý vrták

: Může se díky své flexibilitě

použít pro lehká ucpání textilem a celulózou;

vytvarovaná vejčitá hlava vrtáku usnadňuje

proniknutí v úzkých kolenech potrubí.

Nálevkovitý vrták

: Používá se cíleně pro

pročištění ucpání textilem a celulózou. Díky

své nálevkovité konstrukci má tento nástroj

velký akční rádius a může se také použít jako

nástroj pro vyproštění spirál, které uvízly v

potrubí.

Vidlicová řezná hlava

: K vydrhnutí

tukových usazenin nebo k rozmělnění hadrů

a podobných materiálů.

Vrták s lopatkovou hlavou

: Speciální

zahnutý nástroj pro čištění potrubí ucpané

kaly nebo nánosy písku
