10
Pipe Vise User Guide
La quantità e il collocamento dei supporti dipende da circostanze
specifiche, comprese le dimensioni, la lunghezza e il peso del tubo.
Per ridurre il rischio di ribaltamento, accertarsi che il tubo sia
correttamente centrato sulla morsa e sul supporto. Non superare le
classificazioni della morsa. Accertarsi che il tubo sia stabile e sicuro.
Rimanere sempre a distanza dai carichi supportati.
7. Fissare il tubo sulla morsa. Il pezzo in lavorazione dovrebbe
estendersi lungo l’intera ganascia inferiore. Non afferrare il pezzo in
lavorazione dall’estremità, per garantire una sicura presa e prevenire
danni alla borsa.
a. Morsa a catena: collocare la catena sopra il tubo e agganciare
il perno della catena nella scanalatura della base. Stringere la
catena ruotando l’impugnatura per afferrare il tubo.
b. Morsa a galletto: per aprire la Morsa, sollevare il gancio e
ruotare il galletto sul lato. Collocare il tubo sulla Ganascia
inferiore. Chiudere il galletto, accertandosi che il gancio sia
inserito nella base della morsa. Chiudere le ganasce togliendo
la vite di alimentazione per afferrare il tubo.
Per stringere la morsa, non usare prolunghe sull’impugnatura (“barre
telescopiche”). Non colpire le impugnature con il martello, per
evitare di sovraccaricare la morsa e di provocare danni alla morsa o
al pezzo in lavorazione.
8. Accertarsi che il tubo e la morsa siano adeguatamente stabili per il
lavoro da svolgere.
Quando si utilizza la morsa, non sporgersi eccessivamente e
mantenere sempre stabilità ed equilibrio. In questo modo sarà
possibile controllare più facilmente le situazioni impreviste.
Non applicare calore estremo o prolungato al pezzo in lavorazione;
una tale procedura potrebbe surriscaldare la morsa e alterare le
proprietà del materiale della morsa.
9. Curvatura del tubo:
per effettuare la curvatura, posizionare il tubo come viene mostrato.
Per evitare scivolamenti e danni al tubo, accertarsi che l’estremità del
tubo sia abbastanza distante dai punti di supporto. Applicare forza
graduale sul tubo per curvarlo.
A) Morsa a catena da banco
B) Morsa con galletto da banco
Figura 3 – Curvatura del tubo
Per ridurre il rischio di attorcigliamento, curvare il tubo di circa 10gradi
alla volta, spostandolo leggermente verso l’interno o l’esterno delle
spole di curvatura, fino a ottenere la curvatura desiderata.
PT
Guia do utilizador do torno de canos
AVISO
Leia os avisos e instruções para todo o
equipamento e material a utilizar antes de
trabalhar com esta ferramenta para reduzir o
risco de ferimentos pessoais graves.
• Apoie corretamente o torno e o cano. Caso não apoie
corretamente o equipamento, o torno pode tombar, o cano pode
cair, a correia pode partir e podem ocorrer ferimentos graves.
• Utilize o equipamento de segurança adequado. Utilize sempre
proteção adequada para os olhos e os pés, para reduzir o risco de
ferimentos.
• Não utilize extensões de punho ou força em excesso. Podem
danificar a ferramenta ou causar ferimentos graves.
NOTA
A seleção de materiais e de métodos de instalação, ligação
e formação adequados são da responsabilidade do desenhador e/ou do
instalador do sistema. A seleção de materiais e métodos inadequados
pode provocar uma falha no sistema.
Aço inoxidável e outros materiais resistentes à corrosão podem
ficar contaminados durante a instalação, ligação e formação. Esta
contaminação pode provocar corrosão e uma falha prematura. Deve
fazer-se uma avaliação cuidada dos materiais e métodos para as
condições de serviço específicas, incluindo químicas e de temperatura,
antes de qualquer tentativa de instalação.
Se tiver alguma pergunta relativamente a este produto RIDGID®:
– Contacte o seu distribuidor local RIDGID.
– Visite RIDGID.com para encontrar o seu ponto de contacto RIDGID.
– Contacte o Departamento de Assistência Técnica da Ridge Tool pelo
endereço de correio eletrónico rtctechservices@emerson.com, ou
no caso dos E.U.A. e Canadá, ligue para (800) 519-3456.
Descrição
Os tornos de cano RIDGID® utilizam um torno de correia ou jugo
para fixar e trabalhar no cano. Muitos tornos de canos incluem
funcionalidades para permitir dobrar os canos.
Os tornos de bancada são montados numa bancada ou outra plataforma
horizontal estável. Para aplicações mais leves, os tornos portáteis estão
equipados com uma fixação ou correia para montagem temporária.
Estão disponíveis tornos/mordentes para utilizar com canos de plástico.
Consulte o rótulo do produto para especificações ou consulte o catálogo RIDGID.

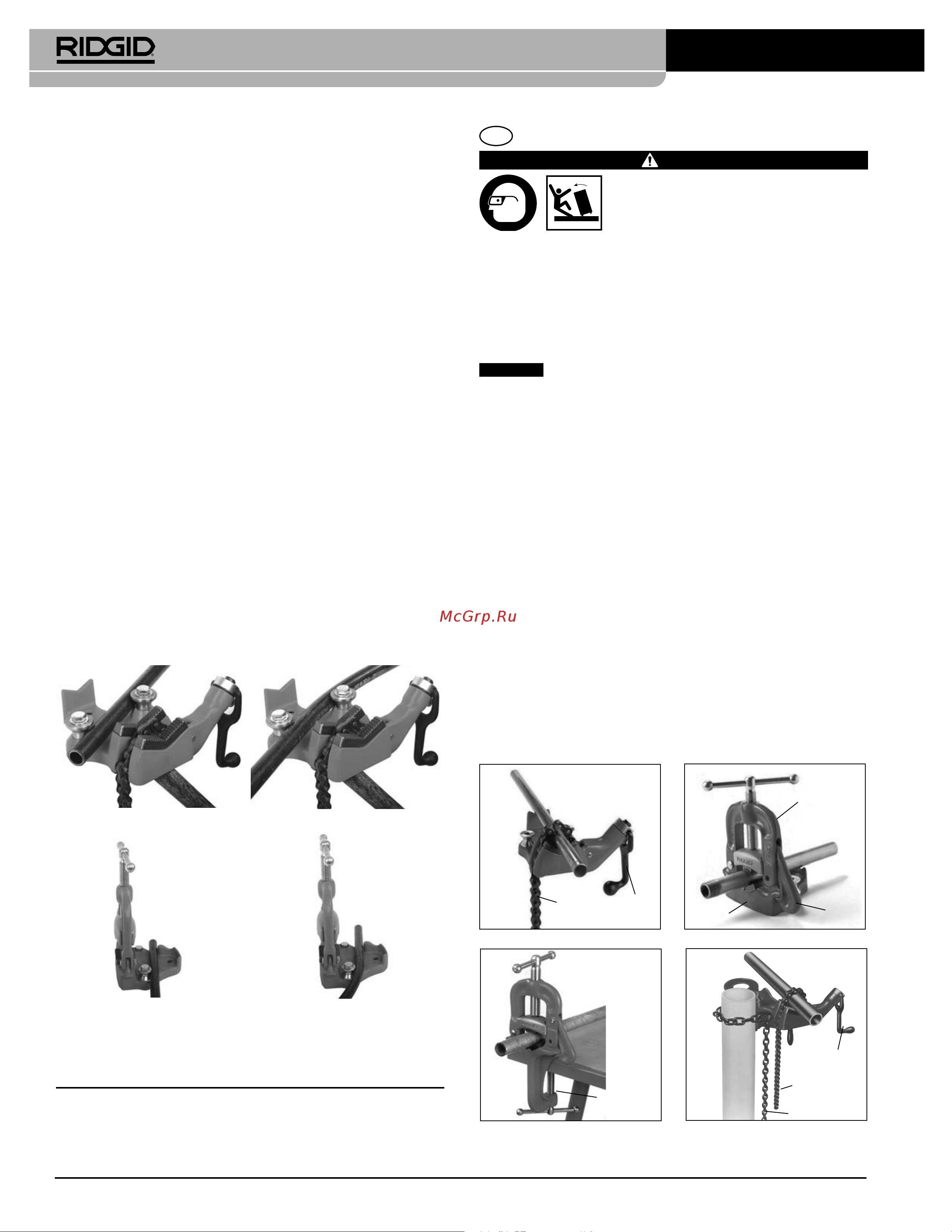

A. Torno de correia de bancada
C. Torno de jugo portátil
D. Torno de correia portátil
Conjunto
de parafuso
de fixação
Base
B. Torno de jugo de bancada
Jugo
Punho
Correia
de elos
Correia
cunhada
Gancho
Punho
Correia de elos
Figura 1 - Turnos de cano RIDGID
