7
systeemontwerper en/of installateur. De keuze van verkeerde materialen
en methoden kunnen systeemstoringen veroorzaken.
Roestvrij staal en andere corrosiebestendige materialen kunnen
aangetast worden tijdens het installeren, verbinden en vormen. Deze
aantasting kan leiden tot corrosie en voortijdige defecten. Alvorens
een installatie aan te vatten, moet er een zorgvuldige analyse worden
gemaakt van de geschiktheid van de materialen en methoden voor
de specifieke bedrijfsvoorwaarden, met inbegrip van de chemische en
temperatuurvoorwaarden.
Als u nog vragen hebt over dit RIDGID®-product:
– Neem contact op met uw plaatselijke RIDGID-dealer.
– Kijk op RIDGID.com om uw plaatselijke RIDGID-contactpunt te vinden.
– Neem contact op met het Ridge Tool Technical Services Department
via rtctechservices@emerson.com (of in de VS en Canada via het
nummer (800) 519-3456.
Beschrijving
RIDGID®-pijpklemmen maken gebruik van een ketting of een
openslaande klem om de pijpen vast te houden en te bewerken. Veel
pijpklemmen beschikken over mogelijkheden om pijpen te buigen.
De werkbankklemmen worden gemonteerd op een werkbank of andere
stabiele ondergrond. Voor lichtere toepassingen zijn draagbare klemmen
voorzien van een klem of een ketting voor tijdelijke bevestiging. Voor
gebruik bij kunststof buizen zijn klemmen/bekken beschikbaar.
Zie het productlabel voor meer informatie, of raadpleeg de RIDGID-catalogus.
A. Kettingklem
C. Draagbare openslaande klem
D. Draagbare kettingklem
Klem bou-
tele ment
Voetstuk
B. Werkbankschroef met juk
Juk
Hand-
greep
Scha
kel-
ket ting
Schalm ket-
ting
Haak
Handgreep
Scha
kel ket-
ting

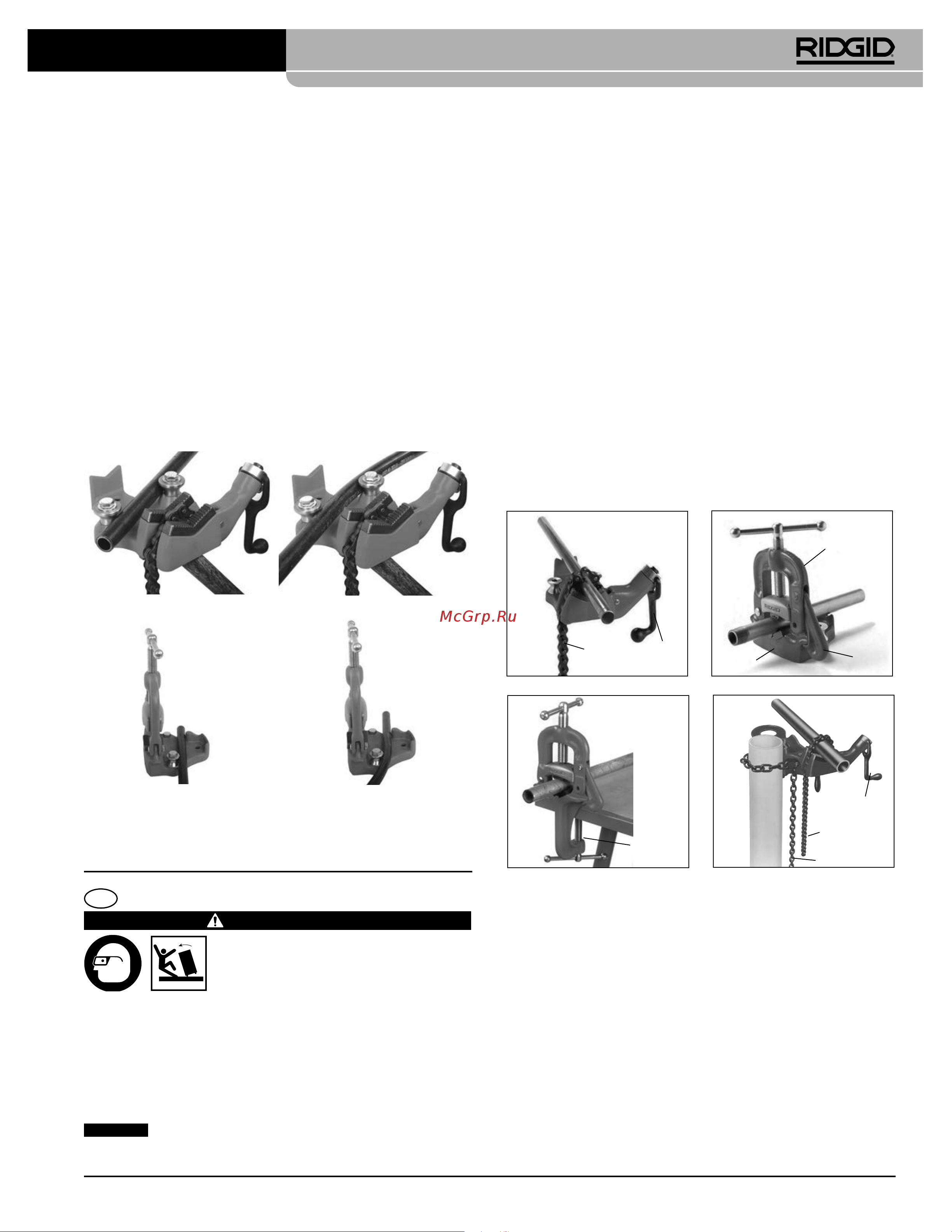

Figuur 1 – RIDGID pijpklemmen
Inspectie/onderhoud
Reinig de klem om de inspectie te vergemakkelijken en de controle te
verbeteren. Inspecteer de klem voor elk gebruik op de juiste samenbouw,
slijtage, schade, aanpassing of andere problemen die van invloed zijn op
een veilig gebruik. Maak de bekken schoon met een staalborstel. Vervang
de bekken wanneer de tanden versleten zijn om wegglijden van de pijp
te voorkomen. Als u problemen vaststelt, gebruik de tang dan niet tot de
nodige reparaties zijn uitgevoerd.
Bij kettingklemmen inspecteert u de ketting op loszittende schakels
of andere schade. Als schakels loskomen, wijst dat erop dat de ketting
overbelast is geweest en vervangen moet worden. Gebruik voor
onderhoud alleen identieke reserveonderdelen van RIDGID.
Controleer of de bevestigingsmiddelen stevig vastzitten.
Smeer alle bewegende onderdelen/scharnierpunten met lichte smeerolie
indien nodig. Veeg overtollige olie weg.
Pipe Vise User Guide
Legen Sie das Rohr auf die untere Backe. Schließen Sie den
Schraubstock, vergewissern Sie sich dabei, dass der Haken in
den Schraubstocksockel eingehängt ist. Schließen Sie die Backen
durch Drehen der Zuführschraube, um das Rohr zu halten.
Verwenden Sie zum Anziehen des Schraubstocks keine
Hebelverlängerungen. Schlagen Sie nicht mit dem Hammer auf
die Griffe. Dadurch kann der Schraubstock überlastet werden,
Schraubstock oder Werkstück können beschädigt werden.
8. Vergewissern Sie sich, dass Rohr und Schraubstock für die
auszuführende Arbeit ausreichend stabil sind.
Lehnen Sie sich bei Benutzung des Schraubstock nicht zu weit in eine
Richtung, sorgen Sie immer für festen Stand und Gleichgewicht. Dies
ermöglicht eine bessere Kontrolle in unerwarteten Situationen.
Setzen Sie das Werkstück nicht extremer Hitze aus und erwärmen Sie es
nicht über einen längeren Zeitraum – der Schraubstock könnte überhitzt
werden und seine Materialeigenschaften könnten sich verändern.
9. Rohre biegen:
Platzieren Sie das Rohr zum Biegen wie gezeigt. Vergewissern Sie sich,
dass das Rohrende weit genug von den Auflagepunkten entfernt ist,
um Rutschen und Beschädigung des Rohrs zu verhindern. Üben Sie
allmählich Kraft auf das Rohr aus, um es zu biegen.
A) Kettenrohrschraubstock
B) Montageschraubstock
Abbildung 3 – Rohre biegen
Um das Risiko des Knickens zu mindern, biegen Sie das Rohr
jeweils etwa 10 Grad, bewegen Sie das Rohr leicht in den
Biegespulen hin und her, bis die gewünschte Biegung erreicht ist.
NL
Handleiding voor pijpklemmen
WAARSCHUWING
Om het risico op ernstig lichamelijk letsel te
verkleinen, moet u al de waarschuwingen en
instructies voor het door u gebruikte materiaal
en gereedschap lezen.
• Ondersteun de klem en de pijp op correcte wijze. Wordt het
gereedschap niet op de juiste wijze ondersteund, kan de klem
kantelen, de pijp vallen, de ketting breken en ernstig letsel ontstaan.
• Gebruik geschikt veiligheidsmateriaal. Draag altijd geschikte
oog- en voetbescherming om de kans op letsel te verkleinen.
• Gebruik geen hendelverlengstukken (“krachtoverbrengers”)
of een buitensporige hoge kracht. Dat kan schade aan het
gereedschap of ernstig letsel veroorzaken.
LET OP
Het kiezen van de juiste materialen en installatie-,
verbindings- en vormingsmethoden is de verantwoordelijkheid van de
