6
Pipe Vise User Guide
Montageschraubstöcke werden auf einer Werkbank oder einer anderen
stabilen horizontalen Plattform befestigt. Für Arbeiten mit geringerer
Beanspruchung sind transportable Schraubstöcke mit einer Klemme
oder Kette für die vorübergehende Montage versehen. Schraubstöcke/
Backen sind auch für Kunststoffrohre erhältlich.
Spezifikationen finden Sie auf dem Produktetikett oder im RIDGID Katalog.

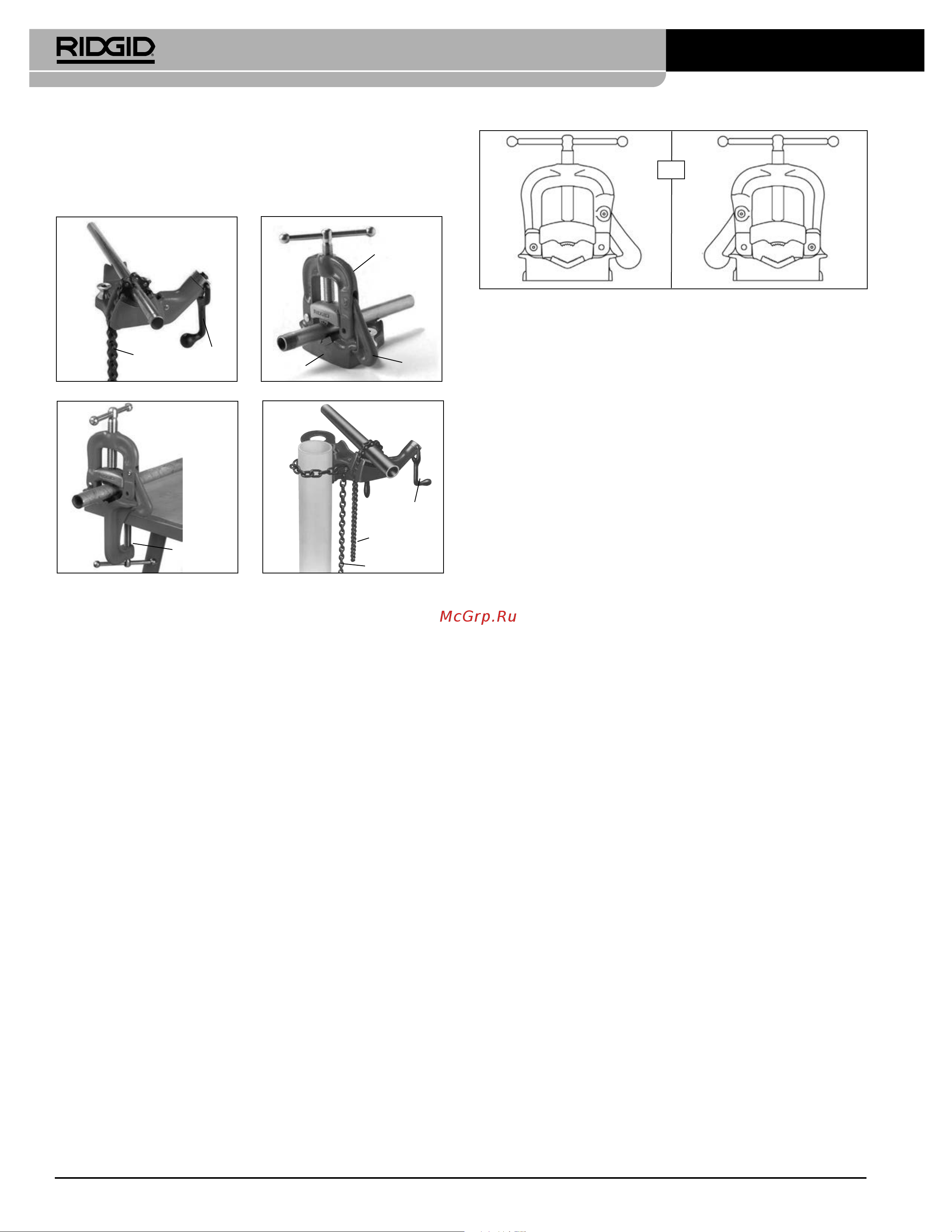

A. Kettenrohrschraubstock
C. Transportabler Gabelschraubstock
D. Ständerkettenrohrschraubstock
Klemm-
schrauben-
bau gruppe
Sockel
B. Montageschraubstock
Bügel
Handgriff
Glieder-
kette
Ringkette
Haken
Handgriff
Gliederkette
Abbildung 1 – RIDGID Rohrschraubstöcke
Kontrolle/Wartung
Reinigen Sie den Schraubstock, um die Inspektion zu erleichtern und
die Handhabung zu verbessern. Überprüfen Sie den Schraubstock
vor jeder Benutzung auf korrekte Montage, Verschleiß, Beschädigung,
Veränderungen oder andere Probleme, die die sichere Benutzung
beeinträchtigen könnten. Reinigen Sie die Backen mit einer Drahtbürste.
Tauschen Sie die Backen aus, wenn die Zähne verschlissen sind, um
ein Verrutschen des Rohrs zu verhindern. Wenn Probleme festgestellt
wurden, diese vor der Benutzung beheben.
Bei Kettenschraubstöcken überprüfen Sie die Kette auf Trennung der
Glieder oder sonstige Beschädigungen. Die Trennung von Gliedern
lässt darauf schließen, dass die Kette zu stark belastet wurde und ersetzt
werden sollte. Verwenden Sie bei der Wartung nur identische Ersatzteile
von RIDGID.
Vergewissern Sie sich, dass die Befestigungselemente sicher sind.
Alle beweglichen Teile/Gelenke nach Bedarf mit leichtem Schmieröl
schmieren. Wischen Sie überschüssiges Öl ab.
Vorbereitung und Betrieb
1. Sorgen Sie dafür, dass alle Geräte den Anweisungen entsprechend
überprüft und eingerichtet werden.
2. Montage des Gabelschraubstocks:
a. Setzen Sie den Bügel so auf den Sockel, dass der Haken sich,
je nach Bedarf, auf der linken oder rechten Seite befindet
(Abbildung 2).
b. Führen Sie die Scharnierschraube durch Bügel und Sockel.
Bringen Sie Scheibe und Mutter an der Scharnierschraube an
und ziehen Sie diese fest. Wenn der Bügel nicht frei auf dem
Sockel beweglich ist, klopfen Sie mit einem Hammer gegen das
Gewindeende der Scharnierschraube.
ODER
Abbildung 2 – Montage des Gabelschraubstocks
3. Wählen Sie für die Montage des Schraubstocks eine ebene,
stabile Stelle. Die Position muss geeignet sein, die auf Rohr und
Schraubstock einwirkenden Belastungen aufzunehmen, ohne
Verbiegen, Bruch, Bewegung, Kippen oder sonstige Probleme.
Eventuell wird für eine korrekte Montage zusätzliches Material
(Holz- oder Metallverstärkung) benötigt. Vergewissern Sie sich,
dass bei der Montage des Schraubstocks nichts beschädigt werden
kann (Stromkabel usw.).
4. Rohrschraubstöcke werden normalerweise am Rand einer Werkbank
befestigt. Kettenschraubstöcke ragen über den Rand hinaus und
sind mit Anschlägen versehen, mit denen sich der Schraubstock in
Bezug auf den Rand der Werkbank positionieren lässt.
a. Montageschraubstöcke: Verwenden Sie die Bohrungen im
Schraubstocksockel als Schablone zum Markieren der Löcher
in der Werkbank. Verwenden Sie das Befestigungselement
mit dem größten Durchmesser, der in die Bohrungen
in Schraubstock und Spule passt. Verwenden Sie für die
Installation Befestigungselemente in geeigneter Qualität.
Verwenden Sie Mutterschrauben mit Unterlegscheiben und
Sicherungsmuttern/Scheiben. Die Schrauben werden durch
die Biegespulen gesteckt. Weitere Informationen finden Sie in der
Schraubstockteileliste.
Schweißen Sie den Schraubstock nicht an. Die Schraubstocksockel
sind zum Schweißen nicht geeignet.
b. Transportabler Gabelschraubstock: Befestigen Sie den
Schraubstock mit der Klemmschraubenbaugruppe sicher an
der Plattform (Abbildung 1C).
c. Transportabler Kettenschraubstock: Halten Sie den Schraubstock
an einen stabilen vertikalen Pfosten/ein Rohr. Wickeln Sie die
Ringkette um den Pfosten und haken Sie den Kettenstift in die
Nut im Sockel ein. Befestigen Sie die Kette sicher am Pfosten,
indem Sie den Augbolzen von Hand drehen (Abbildung 1D).
Vergewissern Sie sich, dass der Schraubstock sicher und stabil ist.
5. Platzieren Sie das Rohr vorsichtig auf dem Schraubstock. Lassen Sie
das Rohr nicht auf den Schraubstock fallen. Für optimale Stabilität
bei der Benutzung sollte sich das zu bearbeitende Rohrende so nah
wie möglich am Schraubstock befinden.
6. Verwenden Sie geeignete Rohrstützen, wenn das Rohr über den
Sockel des Schraubstocks hinausragt.
Stellen Sie Stützen auf, um lange Rohre korrekt abzustützen. Generell
sollte das Rohr an mindestens zwei Stellen abgestützt sein. Anzahl
und Platzierung der Stützen hängen von den speziellen Umständen,
wie Rohrdurchmesser, Länge und Gewicht ab.
Vergewissern Sie sich, dass das Rohr korrekt auf Schraubstock und
Stützen zentriert ist, um die Kippgefahr zu mindern. Überschreiten
Sie die zulässigen Werte für den Schraubstock nicht. Vergewissern
Sie sich, dass das Rohr stabil und sicher ist. Halten Sie sich von
abgestützten Lasten fern.
7. Sichern Sie das Rohr auf dem Schraubstock. Das Werkstück sollte auf
der gesamten unteren Backe aufliegen. Spannen Sie das Werkstück
nicht am äußersten Ende ein. So wird ein sicherer Halt gewährleistet
und eine Beschädigung des Schraubstocks vermieden.
a. Kettenschraubstock: Legen Sie die Kette über das Rohr und
haken Sie den Kettenstift in die Nut im Sockel ein. Ziehen Sie die
Kette durch Drehen des Griffs an, sodass das Rohr gehalten wird.
b. Gabelschraubstock: Heben Sie den Haken an und schwenken
Sie zum Öffnen des Schraubstocks den Bügel zur Seite.
