3
Pipe Vise User Guide
blage approprié et signes d’usure, de détérioration, de modication
ou autre anomalie susceptible de nuire à son fonctionnement
normal. Nettoyez les mâchoires à l’aide d’une brosse métallique.
Remplacez les mâchoires émoussées an d’éviter le dérapage des
tuyaux. Corrigez toute anomalie éventuelle avant de réutiliser l’outil
Sur les étaux à chaîne, inspectez la chaîne pour signes de sépa-
ration des maillons et toute autre anomalie. La séparation des
maillons est indicative d’une chaîne sur-sollicitée et qui devra être
remplacée. Utilisez exclusivement des pièces de rechange RIDGID
identiques lors de la réparation de l’outil.
Vériez que l’outil est bien arrimé.
Servez-vous d’une huile minérale légère pour lubrier l’outil selon
besoin. Essuyez toutes traces d’huile excessive.
Montage et utilisation
1. Assurez-vous que l’ensemble du matériel a été inspecté et
correctement installé selon les instructions correspondantes.
2. Assemblez l’étau à bride :
a. Positionnez la bride sur l’embase avec son crochet monté
du côté gauche ou du côté droit selon besoin (Figure 2).
b. Enlez le boulon de charnière à travers la bride et l’embase.
Montez la rondelle et l’écrou sur le boulon de charnière,
puis serrez l’écrou. Si la bride ne glisse pas librement sur
l’embase, tapotez sur l’extrémité letée du boulon de char-
nière avec un marteau.

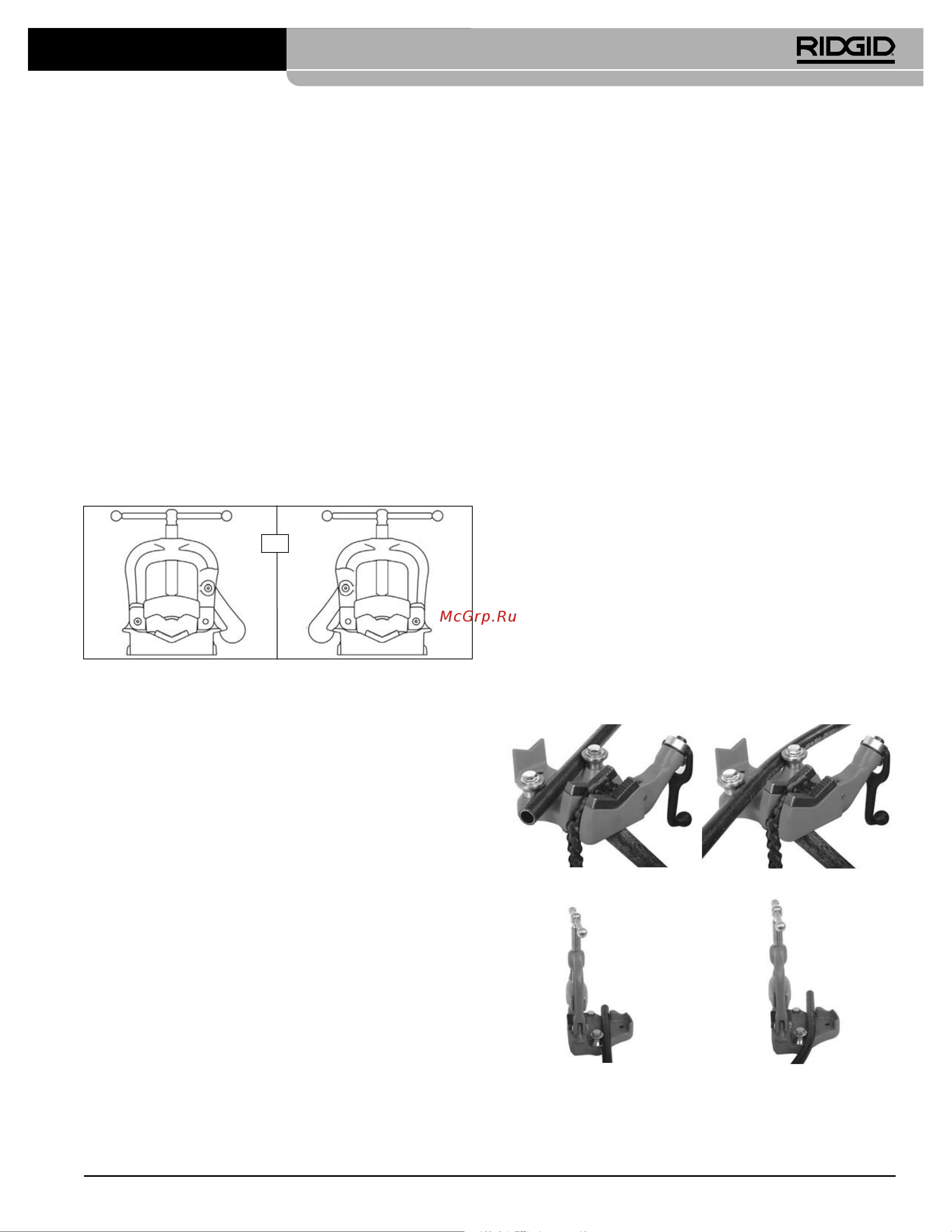

Figure 2 – Etau à bride
3. Montez l’étau sur une surface stable et de niveau. Cette surface
doit pouvoir supporter les efforts appliqués au tuyau et à l’étau,
sans se vriller, se briser, se déplacer, se renverser, etc. Des
supports supplémentaires (bois ou métal) peuvent s’avérer
nécessaires. Assurez-vous que rien (câbles électriques, etc.)
ne risque d’être endommagé lors du montage de l’étau.
4. Les étaux à tuyaux sont généralement positionnés le long du
bord d’un établi. Les étaux à chaîne débordent du rebord de
l’établi, grâce à des butées qui donnent le porte-à-faux voulu.
a. Etaux d’établi : Servez-vous des orices dans l’embase
de l’étau pour localiser les trous de xation dans l’établi.
Utilisez les boulons les plus gros possible pour arrimer
l’embase et les bobines de l’étau. Prévoyez une qualité
de quincaillerie adéquate pour cet arrimage. Utilisez des
boulons traversant avec écrous autobloquants et rondelles.
Les boulons doivent traverser les bobines de courbure.
Reportez-vous à la liste des pièces de rechange de l’étau
pour de plus amples renseignements.
Ne jamais souder l’étau en place. Les embases d’étaux ne
sont pas prévues pour être soudées.
b. Etau portable à bride : Arrimez l’étau au support en serrant
la vis de son serre-joint à fond (Figure 1C).
c. Etau portable à chaînes : Appuyez l’étau contre un tuyau
ou poteau vertical stable. Faites passer la chaîne à mailles
autour du poteau, puis accrochez sa broche dans l’encoche
de l’embase. Serrez la chaîne autour du poteau en tournant
le manche du boulon à œillet (Figure 1D)
Assurez-vous que l’étau est parfaitement stable et bien arrimé.
5. Positionnez le tuyau délicatement sur l’étau. Ne laissez pas le
tuyau tomber sur l’étau. Pour assurer un maximum de stabilité
en cours d’opération, gardez l’extrémité du tuyau aussi proche
que possible de l’étau.
OU
6. Si le tuyau sailli au-delà de l’embase de l’étau, prévoyez les
supports de tuyau appropriés.
Utilisez des porte-tube pour soutenir les tuyaux de grande lon-
gueur. Normalement, le tuyau devrait être soutenu au minimum
en deux endroits. Le nombre et l’emplacement des porte-tube
dépendent de la section, de la longueur et du poids du tuyau
concerné.
An de limiter les risques de renversement, assurez-vous que le
tuyau est bien centré à la fois dans l’étau et sur les porte-tube.
Ne dépassez pas les limites de l’étau. Assurez-vous que le
tuyau est stable et suffisamment serré. Tenez-vous systéma-
tiquement à l’écart des charges soutenues.
7. Attachez le tuyau sur l’étau. Le tuyau doit recouvrir la mâchoire
inférieure toute entière. Ne tentez pas de le saisir par son
extrémité. Cela assurera une bonne prise et évitera d’endom-
mager l’étau.
a. Etau à chaîne : Passez la chaine autour du tuyau, puis
accrochez sa broche dans l’encoche de l’embase. Tournez
la poignée an de serrer la chaîne et gripper le tuyau.
b. Etau à bride : Relevez le crochet et tournez la bride de côté
an d’ouvrir l’étau. Placez le tuyau sur la mâchoire inférieure
de l’étau. Refermez la bride en vériant que le crochet
s’engage dans l’embase de l’étau. Fermez les mâchoires
et grippez le tuyau en serrant la vis d’avancement.
Ne jamais utiliser de rallonges de manche pour serrer l’étau.
Ne jamais frapper sur les poignées à coups de marteau. Cela
pourrait endommager l’étau et le tuyau.
8. Assurez-vous que le tuyau et l’étau sont suffisamment bien
arrimés pour les travaux envisagés. Ne vous penchez pas sur
l’étau et maintenez votre équilibre à tout moment. Cela vous
permettra de mieux réagir en cas d’imprévu.
Ne jamais utiliser de chaleur extrême ou prolongée sur le tuyau,
car cela risquerait de surchauffer l’étau et compromettre son
intégralité.
9. Cintrage des tuyaux :
Positionnez le tuyau à couder comme indiqué. Assurez-vous
que l’extrémité du tuyau est suffisamment éloignée des points
de soutient pour éviter qu’il s’échappe et qu’il soit endommagé.
Appuyez sur le tuyau progressivement pour le couder.
A) Etau d’établi à chaîne
B) Etau d’établi à bride
Figure 3 – Cintrage des tuyaux
An de limiter les risques de plissage du tuyau, coudez-le d’en-
viron 10 degrés à la fois en faisant avancer ou reculer le tuyau
entre les bobines de cintrage jusqu’à obtenir le rayon voulu.
