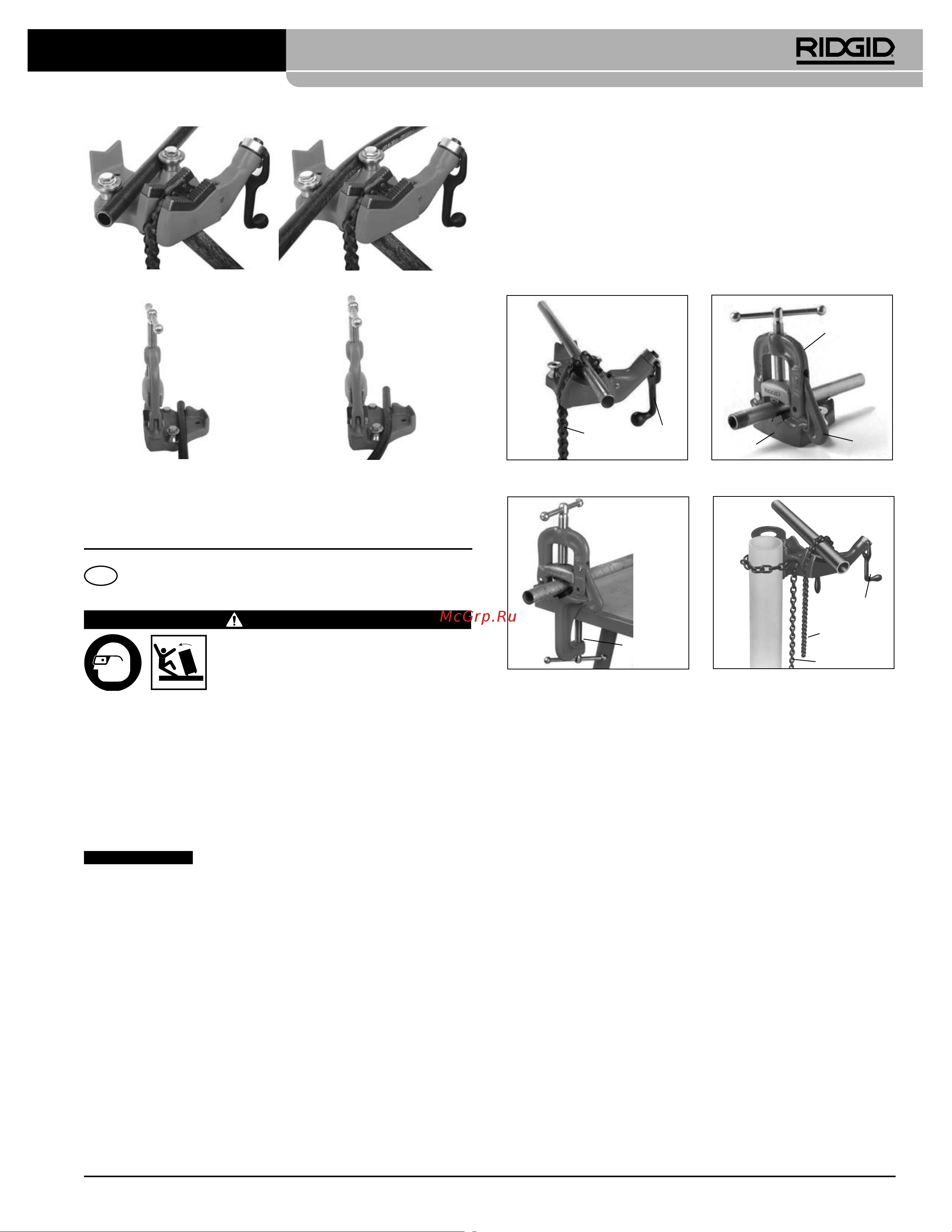

31
Описание
В трубных тисках RIDGID® для фиксации и обработки трубы
используется цепь или хомутная защелка. Многие трубные тиски
включают в себя функции, позволяющие выполнять гибку труб.
Верстачные тиски устанавливаются на верстак или другое надежное
горизонтальное основание. Для более легких условий применения
переносные тиски оснащаются струбциной или цепью для
временного крепления. Имеются тиски/губки для использования с
пластиковыми трубами.
См. технические характеристики на этикетке изделия или
обратитесь к каталогу RIDGID.
A. Верстачные цепные тиски
C. Переносные тиски с хомутной
защелкой
D. Переносные цепные тиски
Струбцина
в сборе
Основание
B. Верстачные тиски с хомутной
защелкой
Хомутная
защелка
Рукоятка
Звеньевая
цепь
Пластинчатая
цепь
Крючок
Рукоятка
Звеньевая
цепь
Рис. 1 – Трубные тиски RIDGID
Осмотр / Обслуживание
Очищайте тиски для облегчения осмотра и улучшения
контроля. Перед каждым использованием выполните осмотр
тисков на предмет правильного монтажа, износа, повреждения,
переоборудования или других недостатков, которые могут
повлиять на безопасное использование. Очистите зажимные губки
проволочной щеткой. В случае износа зубьев замените губки во
избежание проскальзывания. При обнаружении каких-либо проблем
устраните их, прежде чем пользоваться ключом.
На цепных тисках осмотрите цепь на отсоединение звеньев или
какое-либо другое повреждение. Отсоединение звена указывает на
то, что цепь подвергалась перегрузке и должна быть заменена. При
выполнении ремонта и технического обслуживания используйте
только соответствующие запасные части от RIDGID.
Убедитесь, что крепежные элементы надежно зафиксированы.
При необходимости смажьте все движущиеся детали/соединения,
легким смазочным маслом. Вытрите излишки масла.
Установка / использование
1. Убедитесь, что все оборудование проверено и настроено в
соответствии с инструкциями для него.
2. Соберите тиски с хомутной защелкой:
a. Расположите хомутную защелку на основании с
необходимой ориентацией крючка: с левой или правой
стороны (Рис. 2).
b. Просуньте шарнирный болт через хомутную защелку и
основание в сборе. Установите шайбу и гайку на шарнирный
болт, а затем затяните его. Если хомутная защелка не
поворачивается свободно на основании, постучите молотком
по резьбовому концу шарнирного болта.
Pipe Vise User Guide
A) Stona stega sa lancem
B) Stona stega sa jarmom
Slika 3 – Savijanje cevi
Kako biste umanjili rizik od uvijanja, savijajte cev približno po
10stepeni, pomerajući je malo unutra ili van špulni za savijanje dok se
ne formira željena krivina.
RU
Руководство пользователя трубных
тисков
ВНИМАНИЕ
С целью уменьшения риска серьезной
травмы прочитайте предупреждения и
инструкции на все используемые материалы
и оборудование до начала работы с этим
инструментом.
•
Надлежащим образом закрепите тиски и трубу. Ненадлежащее
крепление оборудования может привести к опрокидыванию
тисков, падению трубы, разрыву цепи и серьезным травмам.
• Используйте соответствующие средства защиты. Всегда
носите соответствующую защиту глаз и ног для снижения
риска травматизма.
• Не используйте удлинители рукоятки (надставки) или
чрезмерное усилие. Это может привести к повреждению
инструмента или серьезным травмам.
ПРЕДУПРЕЖДЕНИЕ
Ответственность за выбор соответствующих
материалов и способов установки, соединения и обработки несет
инженер-конструктор и/или монтажник системы. Выбор
ненадлежащих материалов и методов может привести к выходу
системы из строя.
Нержавеющая сталь и другие коррозионностойкие материалы могут
загрязняться во время установки, соединения и обработки. Такое
загрязнение может привести к коррозии и к преждевременному
выходу трубы из строя. Тщательная оценка материалов и методов
конкретных условий эксплуатации, в том числе применяемых химикатов и
температуры, должна быть завершена до начала любых монтажных работ.
Если у вас возникли вопросы, касающиеся данного изделия RIDGID®:
- Обратитесь к местному дистрибьютору RIDGID.
– Чтобы найти контактный телефон местного дистрибьютора
RIDGID, войдите на сайт RIDGID.com.
- Обратитесь в Отдел технического обслуживания компании
Ridge Tool по адресу rtctechservices@emerson.com. В США и
Канаде можно также позвонить по номеру (800) 519-3456.
