13
COMPRAG Screw air compressor AV-Series
Main components
К1---К4 Contactor YA Solenoid valve
М1, М2 Electric motor QS Automatic power switch
Т Temperature sensor CT2 Transformer
I/P Pressure sensor R,C RC lter
SB Emergency stop Tr Transformer
F1, F2 Fuses v-LOG Controller
FI Frequency inverter H Indicator
2.7 General description
Voltage (V) Frequency (Hz) AV30.. AV37.. AV45.. AV55..
Мaterial - copper. Cable size (mm²)
380 / 400 50 16 25 35 50
Fuse value (A)
380 / 400 50 63 80 100 125

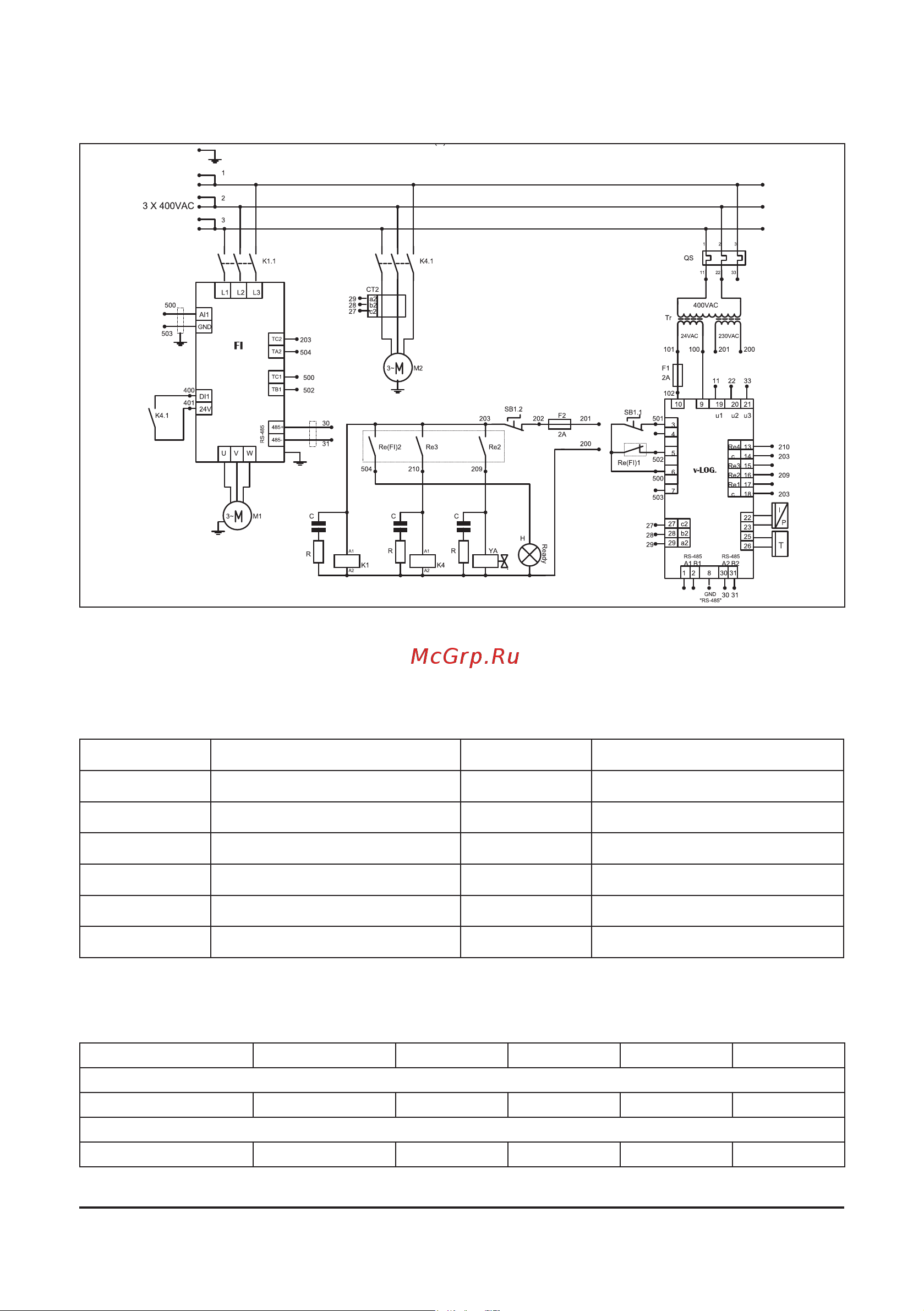

Fig. 2.6
Electrical diagram
AV30-55
2.6 Electrical diagram and main components
