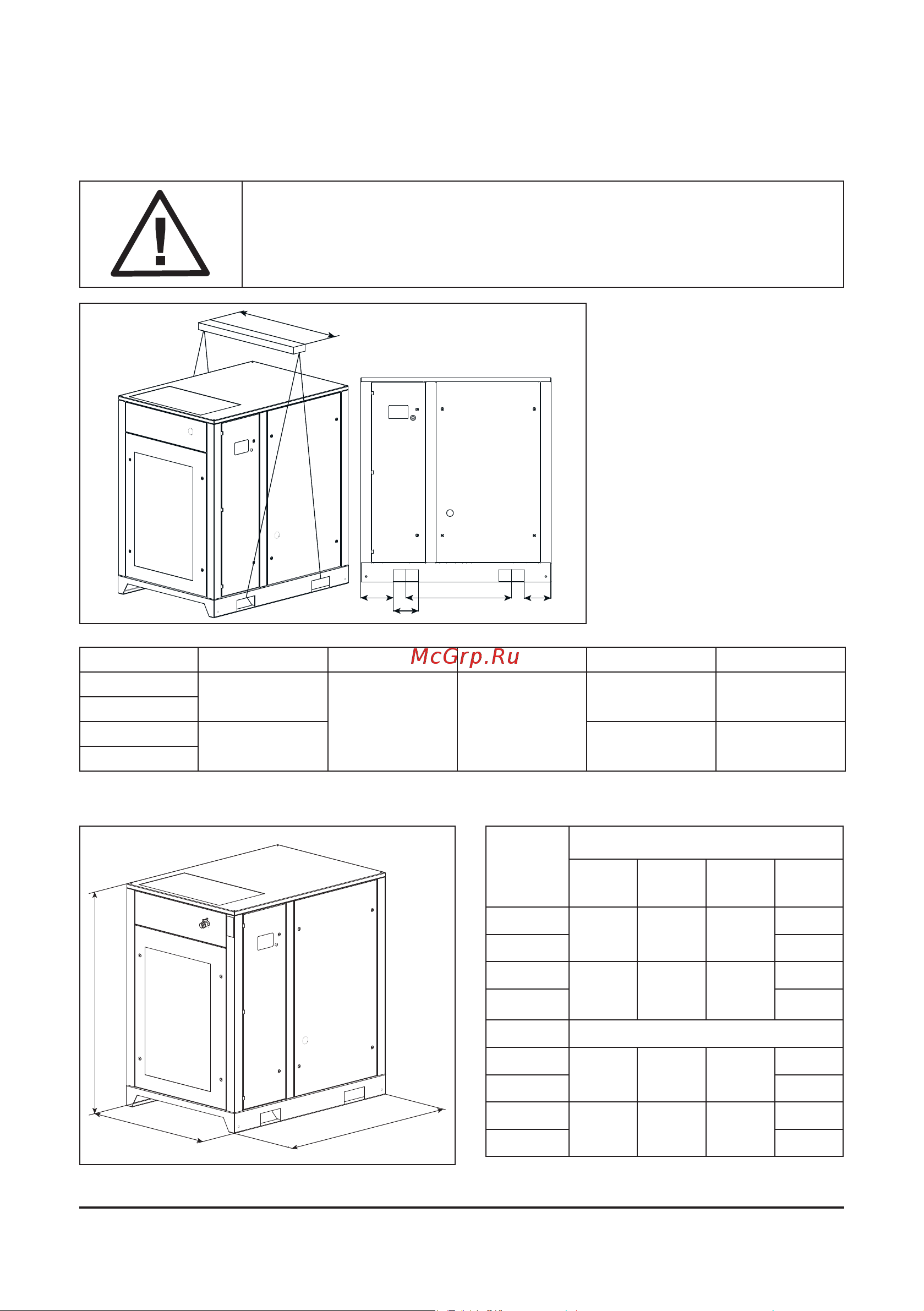

![Comprag AV5510 [14/96] Start up](/views2/1914949/page14/bge.png)
14
Version 1.4
3. Start up
3.1 Lifting and carrying
All lifting should be carried out using a forklift truck with a carrying capacity
suited to the compressor. Lifting may be carried out with loading cranes,
winches and other machinery, using a crossbeam with the right length. Lo-
cal safety guidelines for lifting have to be observed.
B
C
A
G
D
For transport with a forklift
truck, use the rigging holes
in the frame. The compressor
has slotted rigging holes with
width C – g. 3.1. Move the
compressor carefully.
Model A,mm B, mm C, mm D, mm G, mm
AV30
332
775 185
292 1200
AV37
AV45
540 150 1300
AV55
3.2 Dimensions
Fig. 3.1 Lifting and carrying
AV30-55.
L
D
H
Fig. 3.2 Dimension drawing AV30-55.
Model
Compressor dimensions
Length
L, mm
Width
D, mm
Height
H,mm
Weight,
kg
АV30
1400 1000 1500
725
АV37 765
АV45
1650 1250 1720
1015
АV55 1190
Packaging dimensions
АV30
1600 1100 1750
755
АV37 795
АV45
1850 1350 1950
1055
АV55 1240
