43
COMPRAG Schraubenkompressoren AV-Serie

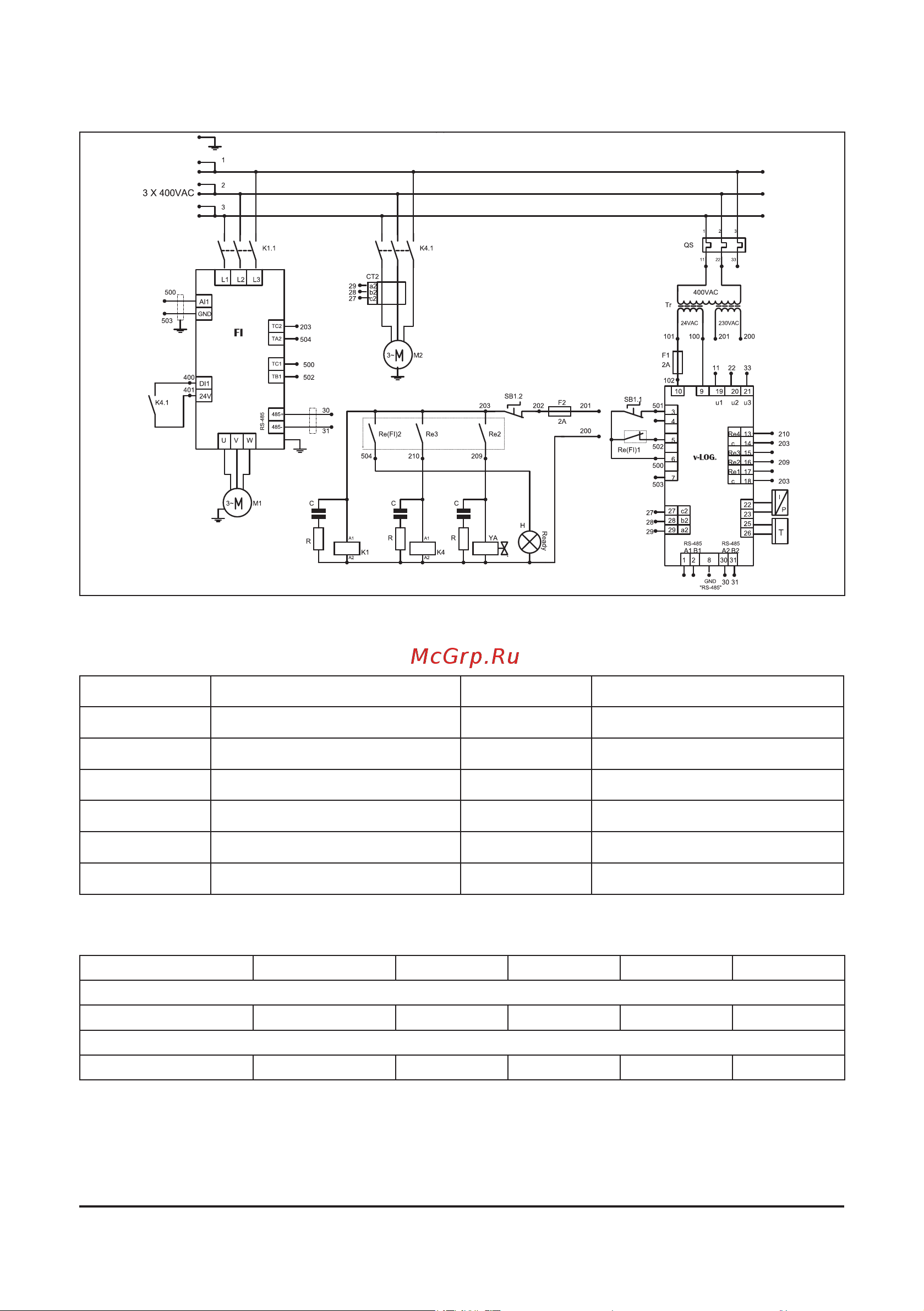

2.6 Elektro-Schaltplan
Bild 2.6 Elektro-Schaltplan AV30-55
Hauptkomponenten
К1---К4 Schütz YA Elektromagnetventil
М1, М2 Elektromotor QS Automatischer Leistungsumschalter
Т Temperatursensor CT2 Transformator
I/P Drucksensor R,C RC Filter
SB Not-Aus Tr Transformator
F1, F2 Sicherung v-LOG Controller
FI Frequenzumrichter H Lichtindikator
2.7 Elektrische Anschlusswerte
Spannung (V) Frequenz (Hz) AV30.. AV37.. AV45.. AV55..
Material - Kupfer. Kabelquerschnitt (mm²)
380 / 400 50 16 25 35 50
Sicherung (A)
380 / 400 50 63 80 100 125
