94
Версия 1.4
5.8
Очистка радиатора
Для доступа к радиатору снимите ли-
цевую или правую панели.
Старайтесь регулярно чистить радиатор
для поддержания эффективного
охлаждения.
Удалите любые частицы грязи из ра-
диатора при помощи волоконной
щетки; затем направьте на радиатор
струю сжатого воздуха, угол между
струей воздуха и плоскостью радиатора
должен быть примерно 90º.
1

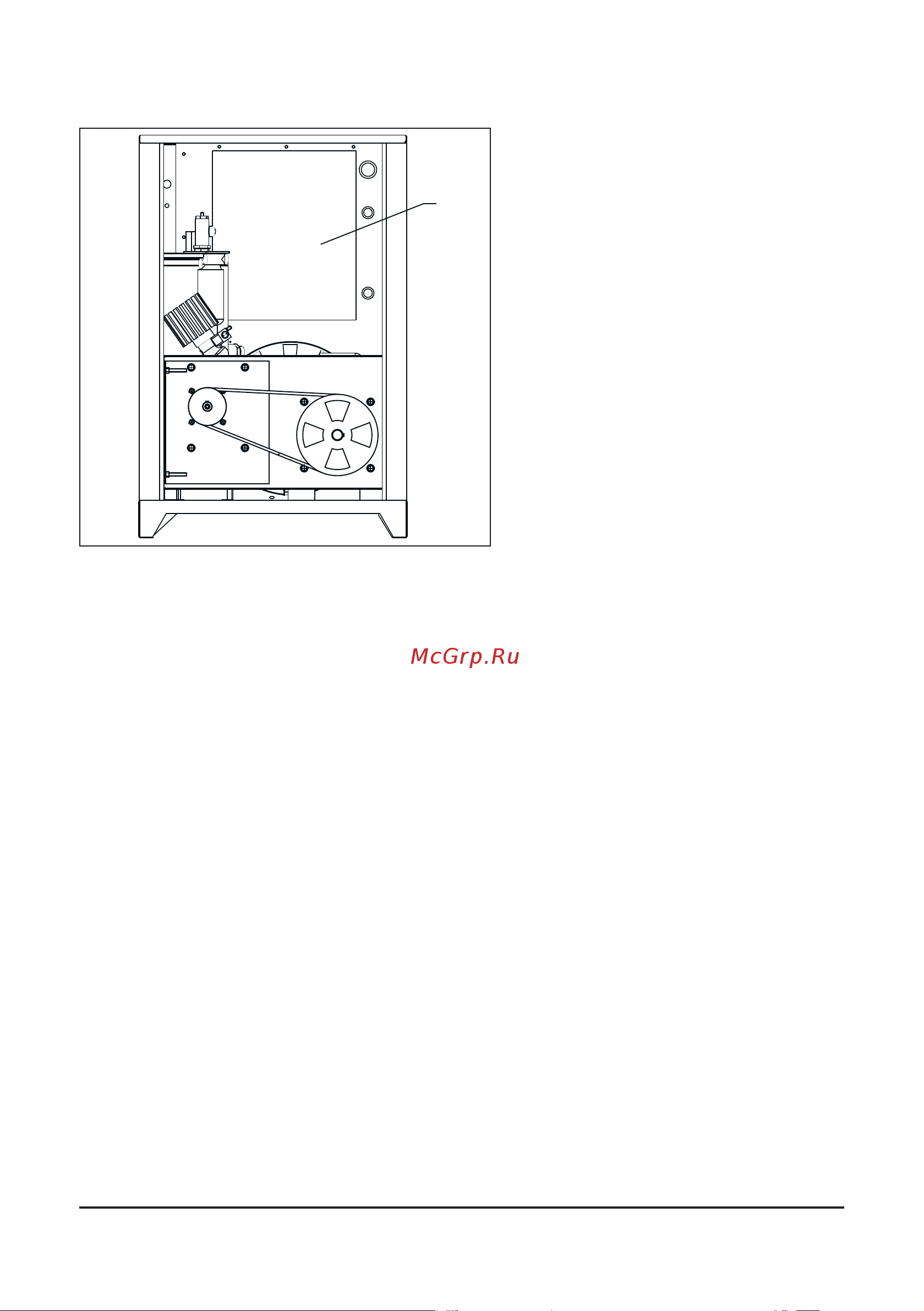

Рис. 5.8 Очистка радиатора
D
2
вала двигателя
(мм) х 0,005 = М
(масса смазки
)
(
г
).
5.9 Проверка всасывающего клапана
Для проведения проверки всасывающего клапана, снимите воздушный фильтр
как показано в пункте 5.5. Далее откройте рукой шиберную заслонку, убедитесь в
плавности ее хода и возможности полного открытия. В случае заедания или неполного
хода заслонки замените клапан на новый.
5.10 Обслуживание электродвигателя
В процессе эксплуатации компрессора в подшипники двигателя необходимо добавлять
свежую пластичную смазку, разработанную для применения в подшипниках качения.
мазку следует добавлять с помощью специального шприца для пластических смазок
через масленки, расположенные в крышках подшипника двигателя. Объем добавляемой
смазки можно рассчитать по формуле:
Не переполняйте смазкой подшипники сверх нормы, т.к. во время работы двигателя вся
лишняя смазка будет выдавлена из подшипника внутрь двигателя.
