MSI H610TI-S01 [10/31] 2 3 4 7 8
![MSI H610TI-S01 [10/31] 2 3 4 7 8](/views2/1915813/page10/bga.png)
9
1 2 3 4
7 8

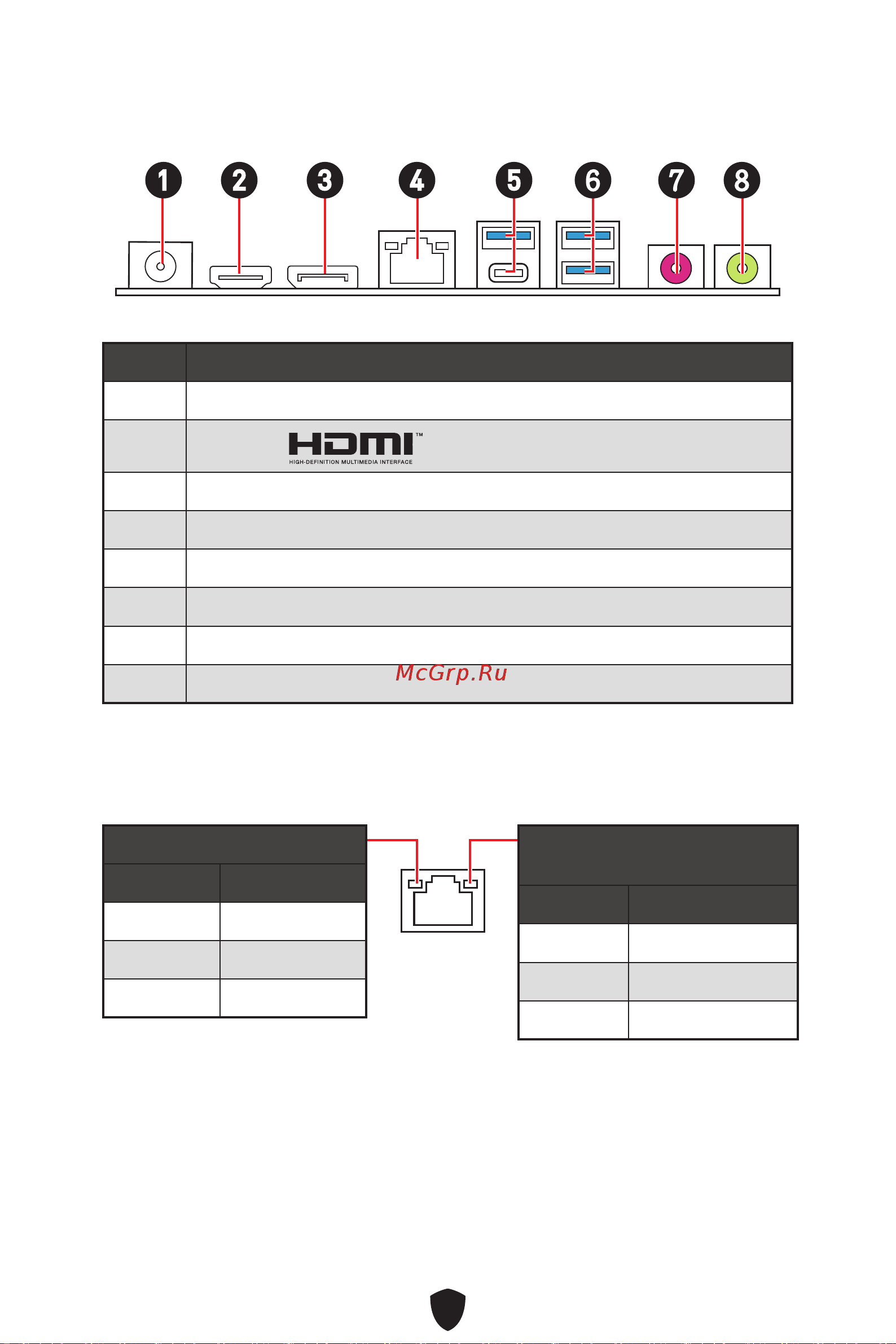

Пункт Описание
1 Разъем питания DC (размер: 6.5 x 2.5 мм)
2
Порт HDMI
3 Порт DisplayPort
4 Порт LAN 1 Гбит/с
5 Порты USB 3.2 Gen 2 10Гб/с Type-A и Type-C
6 Порты USB 3.2 Gen 1 5Гб/с Type-A
7 Микрофонный вход
8 Линейный выход
5
6
∙ H610 TI-S01
Таблица состояний индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Скорость
Выкл. 10 Мбит/с
Зеленый 100 Мбит/с
Оранжевый 1 Гбит/с
