23

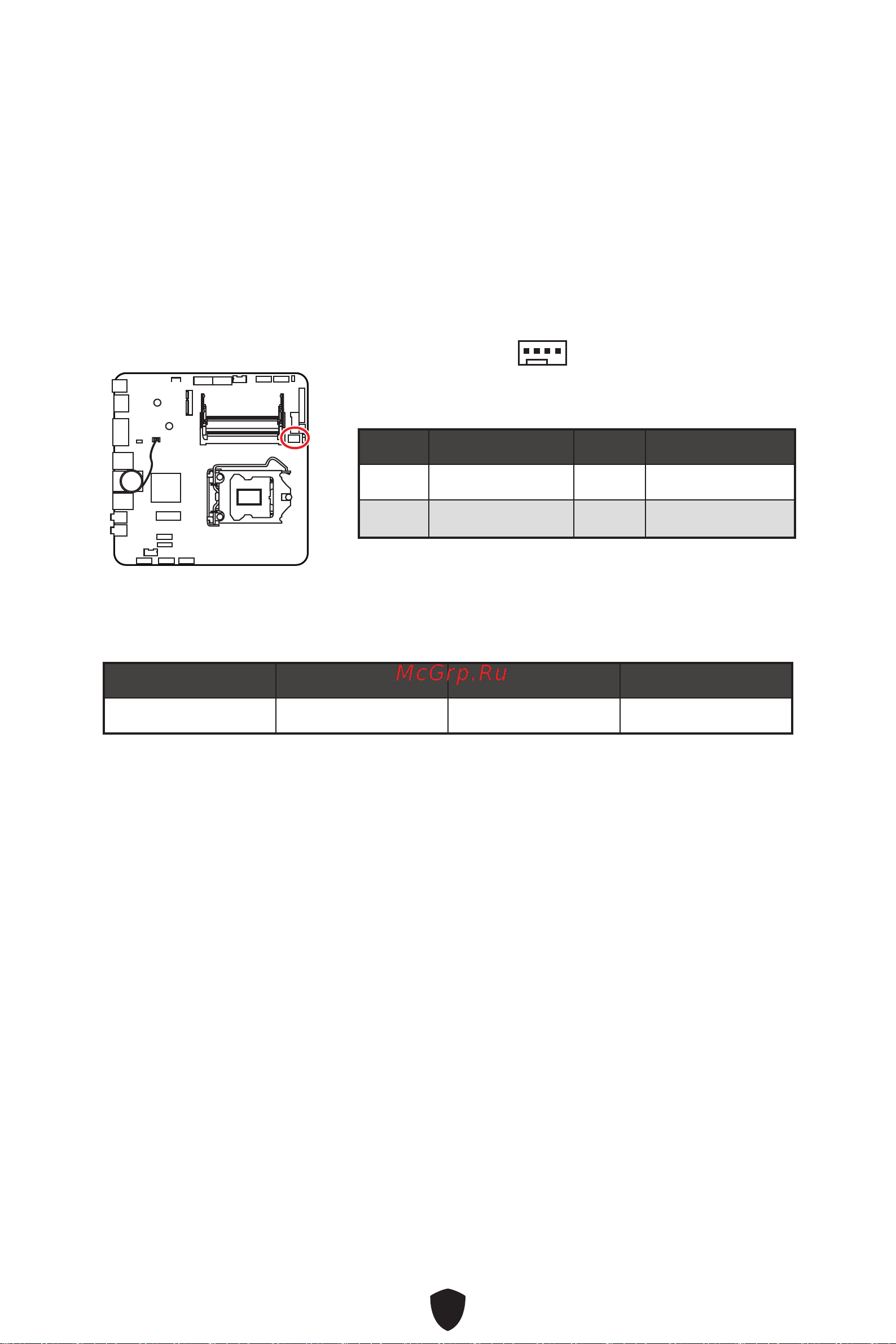

CPU_FAN1: Разъем вентиляторов
Разъем вентиляторов использует режим PWM (Pulse Width Modulation). Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В,
а также контакт с сигналом управления скоростью вращения.
В меню BIOS > HARDWARE MONITOR вы можете настроить вращения
вентиляторов. При выборе «Smart Fan Mode» скорость вращения вентилятора
будет изменяться в зависимости от температуры процессора или системы. В
противном случае вентилятор будет вращаться на максимальной скорости.
1
Назначение контактов разъема для режима PWM
Контакт Название сигнала Контакт Название сигнала
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Технические характеристики разъема вентиляторов
Разъем Режим по умолчанию Макс. ток Макс. мощность
CPU_FAN1 Режим PWM 2А 24Вт
