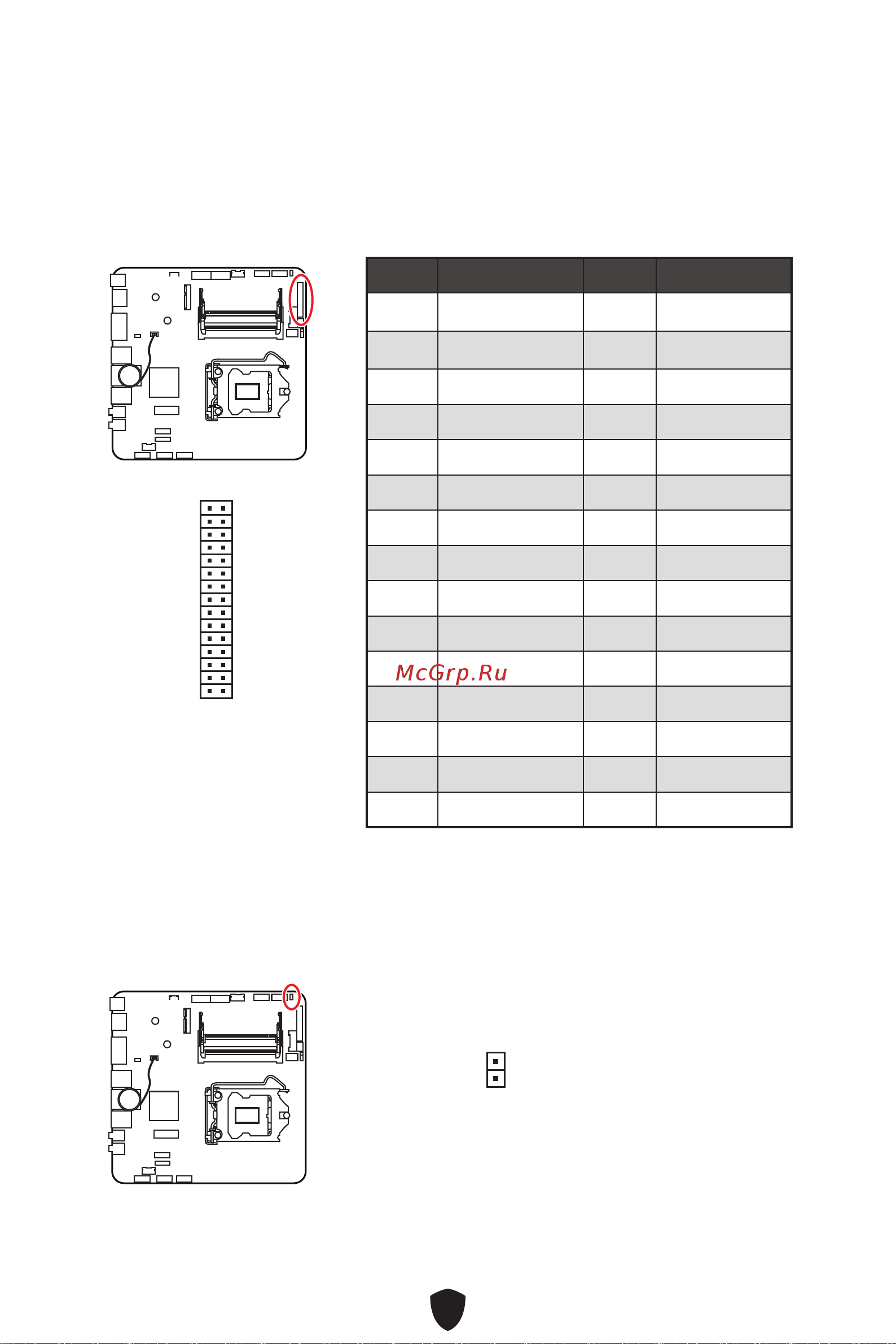

![MSI H610TI-S01 [20/31] Jlvds1 разъем lvds](/views2/1915813/page20/bg14.png)
19
JPANELSW1: Разъем переключателя панели
Этот разъем используется для подключения переключателя включения/
выключения панели.
1
Ground
PANEL_SW
JLVDS1: Разъем LVDS
Разъем LVDS (Low Voltage Differential Signaling) обеспечивает цифровой
интерфейс, который обычно используется на плоской панели. После подключения
плоской панели с интерфейсом LVDS к разъему LVDS проверьте техническое
описание панели и выберите правильное напряжение питания для разъема
питания LVDS.
12
Контакт Название сигнала Контакт Название сигнала
1 LCD_VDD 2 LCD_VDD
3 LCD_VDD 4 Ground
5 Ground 6 Ground
7 LVDSA_DATA0# 8 LVDSA_DATA0
9 LVDSA_DATA1# 10 LVDSA_DATA1
11 LVDSA_DATA2# 12 LVDSA_DATA2
13 Ground 14 Ground
15 LVDSA_CLK# 16 LVDSA_CLK
17 LVDSA_DATA3# 18 LVDSA_DATA3
19 LVDSA_DATA0# 20 LVDSA_DATA0
21 LVDSA_DATA1# 22 LVDSA_DATA1
23 LVDSA_DATA2# 24 LVDSA_DATA2
25 Ground 26 Ground
27 LVDSB_CLK# 28 LVDSB_CLK
29 LVDSB_DATA3# 30 LVDSB_DATA3
