MSI H610TI-S01 [9/31] Разъемы задней панели
![MSI H610TI-S01 [9/31] Разъемы задней панели](/views2/1915813/page9/bg9.png)
8

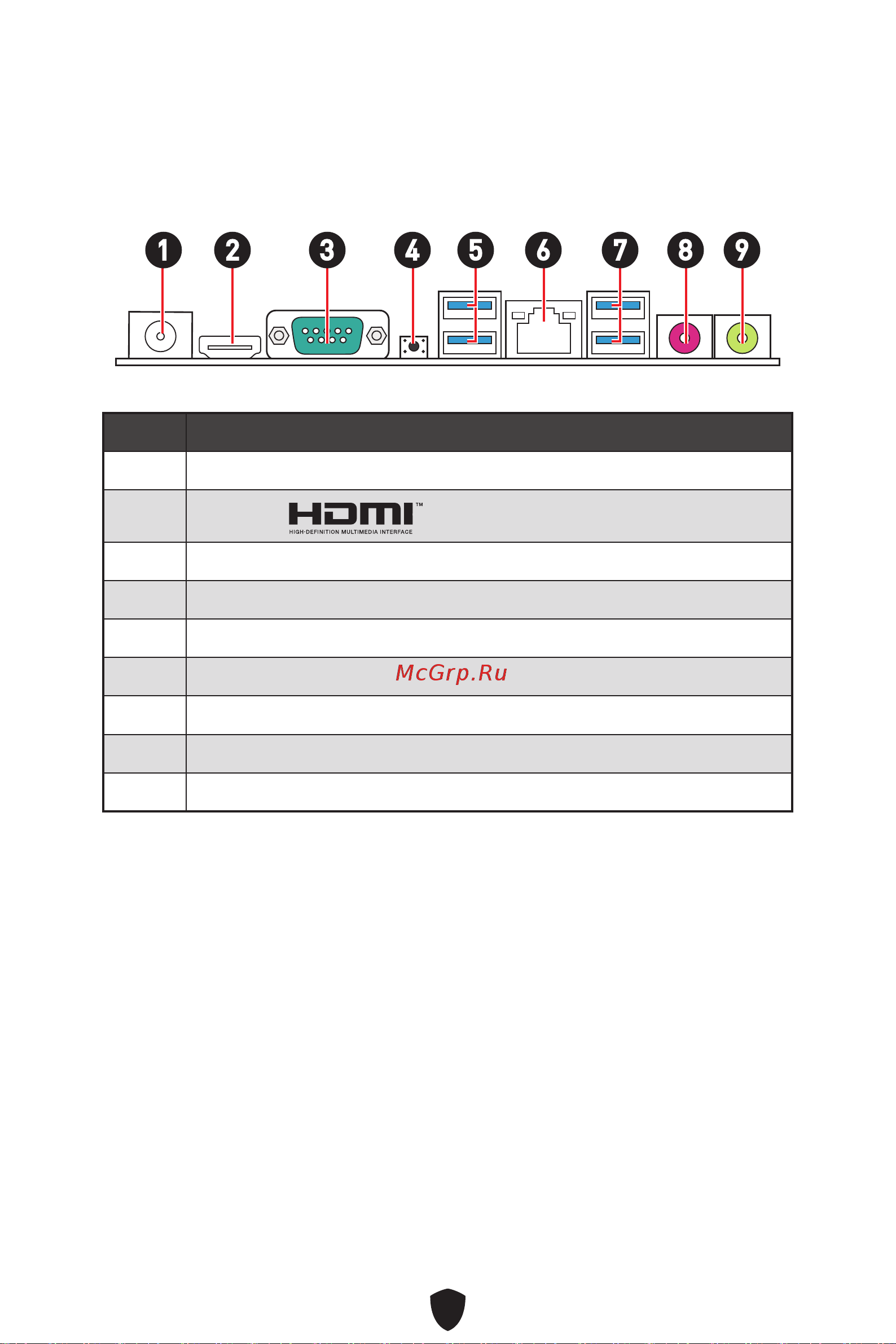

Разъемы задней панели
1 2 3 4 8 96
Пункт Описание
1 Разъем питания DC (размер: 6.5 x 2.5 мм)
2
Порт HDMI
3 Последовательный порт
4 Кнопка очистки данных CMOS
5 Порты USB 3.2 Gen 2 10Гб/с Type-A
6 Порт LAN 1 Гбит/с
7 Порты USB 3.2 Gen 1 5Гб/с Type-A
8 Микрофонный вход
9 Линейный выход
5 7
∙ H610 TI-S03
